LZCT-Stromwandler

Produktübersicht

Ringhauptverteiler C-GIS Buchsenumfangstyp Die Sekundärwicklungen sind vollständig in flammhemmenden Kunststoffgehäusen eingeschlossen. Primäre Buchsen oder Kabel können durch das innere Loch passieren. Der Boden hat Einbaustege für die Befestigung. Es ist einfach und schnell, geeignet für die Strommessung, Signalabtastung und Schutzrelais in mittelspannungsbetriebenen Systemen mit Buchsen oder Kabeln usw.

Kernfunktionen

• Vollständig abgedichtete Struktur für harte Umgebungen: Gehäuse aus vakuumgegossenem Epoxidharz mit IP68-Schutzklasse (tauchfähig bis zu 2 m langfristig), standhält Temperaturextreme von -45°C bis +85°C. Bestanden 1000-Stunden-Salznebelprüfung und UL94 V-0 Flammschutzzertifizierung, ideal für Küsten, Bergbau- und chemische Zonen. Wartungsfreies Design gewährleistet eine Nutzungsdauer von 30+ Jahren.

• Weitreichende Vielfachanschlussanpassung: Verhältnisbereich 50/5~2500/5A mit 4 eingebauten Anschlüssen (200/5A, 400/5A, 800/5A, 1600/5A), umgeschaltet über steckbare Verbindungsstücke. 1:200 dynamische Reaktion behält die Linearität bei 0,5 % des Nennstroms bis 20kA Kurzschlussstrom.

• Schnelle Transientantwort & geringer Energieverbrauch: Spezieller magnetischer Kreis verhindert den Sättigungszustand des Kerns während Störungen. Schutzwicklung wirkt innerhalb von ≤8 ms (Klasse 5P20). Leerlaufverlust ≤0,6 VA, Lastverlust ≤0,3 VA – 35 % geringerer Energieverbrauch im Vergleich zu traditionellen Modellen.

• Integrierte intelligente digitale Schnittstelle: Unterstützt IEC 61850-9-2 (SV-Nachrichten) und Modbus RTU. Integrierter DSP ermöglicht Wellenformanalyse und Selbstdiagnose, integriert in intelligente Umspannwerksysteme für Fernüberwachung und Fehlerwarnungen.

Technische Daten

• Nennsekundärstrom: 5A, 1A

• Netzfrequenzdurchbruchsspannung: 3kV

• Nennfrequenz: 50/60Hz

• Installationsort: Innenraum

• Technischer Standard: IEC 60044-1

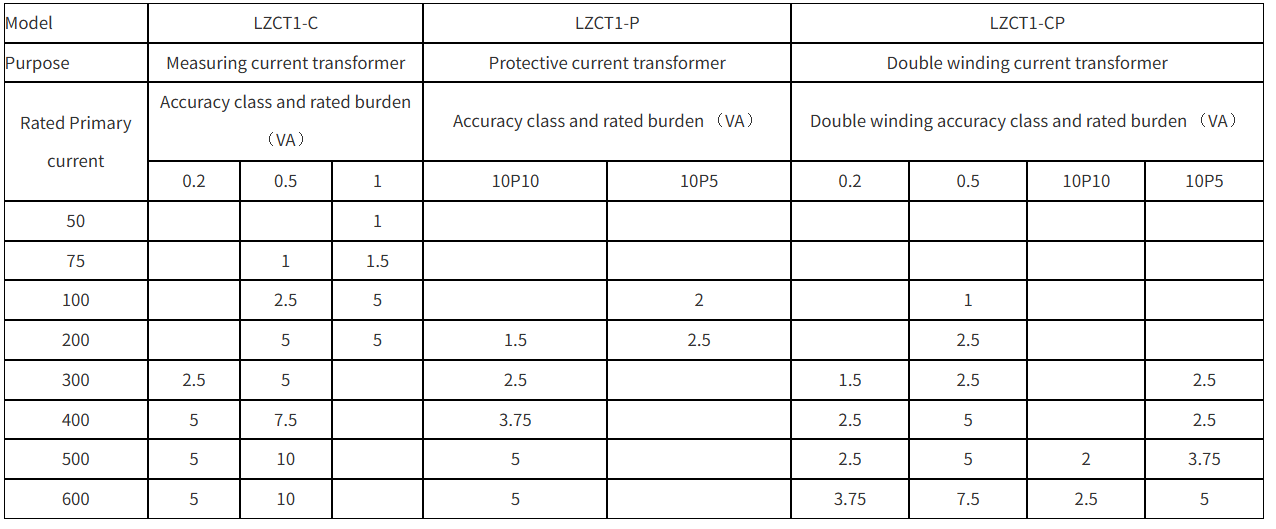

Spezifikation
