LSY-Stromwandler

Produktübersicht

Ringkabelschrank C-GIS Drei-Phasen Der dreiphasige Stromwandler ist vollständig in flammhemmende Kunststoffgehäuse eingeschlossen, Primärbuschungen oder Kabel können durch das innere Loch hindurchgeführt werden, am Boden befinden sich Einbauschlitze zur Befestigung. Es ist einfach und schnell zu installieren, geeignet für die Strommessung, Signalabgabe und Schutzrelais in mittelspannungselektrischen Systemen mit Buschungen oder Kabeln usw.

Hauptmerkmale

• Integrierte Drei-Phasen- und Nullfolgenstrommessung: Entwickelt für dreiphasige Buschungen in Ringkabelschränken und Pfahlschaltern, ermöglicht gleichzeitige präzise Messung und zuverlässigen Schutz sowohl für Drei-Phasen- als auch für Nullfolgenströme. Ideal für Mehrkabelringanwendungen, bietet umfassende Überwachung für Energieversorgungssysteme.

• Hochzuverlässige vollversiegelte Struktur: Kern und Sekundärwicklungen werden unter Vakuum in hochwertiges Epoxidharz gegossen und in ein flammhemmendes Kunststoffgehäuse eingebettet, was einen dichten Verschluss bildet. Widerstandsfähig gegen Feuchtigkeitseintritt, gewährleistet stabile Leistung und wartungsfreien Betrieb über den gesamten Lebenszyklus, minimiert O&M-Kosten und potenzielle Ausfälle.

• Breites Verhältnis-Spektrum & Hochpräzise Ausgabe: Abdeckt Verhältnisse von 75/5 bis 800/5, erfüllt vielfältige Anforderungen verschiedener Energieversorgungssysteme und Geräte. In mehrere Typen unterteilt basierend auf Verhältnis, Genauigkeitsklasse und Nennbelastung. Messwicklung erreicht eine Genauigkeit von 0,2S mit ≤0,2% Verhältnisfehler und ≤10' Phasenverschiebung von 1%–120% des Nennstroms, gewährleistet präzises Messen.

• Hervorragende elektrische Leistung & Stabilität: Unterstützt Nennfrequenz von 50Hz/60Hz für globale Kompatibilität. Sekundärstromoptionen von 5A/1A für nahtlose Integration mit Mess- und Schutzgeräten. Standhält kurzzeitige thermische Ströme bis 40kA/1S und kontinuierliche thermische Ströme von 1200% In. Lastleistungsfaktor COS&phi;=0,8 (rückläufig), Instrumentensicherheitsfaktor (seitlich) FS<10, und Schutzgenauigkeitsgrenzfaktor bis 10P10/15/20, gewährleistet zuverlässigen Betrieb unter komplexen Bedingungen.

Technische Daten

• Nennsekundärstrom: 5A, 1A

• Netzfrequenz-Durchbruchspannung: 3kV

• Nennfrequenz:   50/60Hz

• Installationsort: Innenraum

• Technischer Standard:  IEC 60044-1

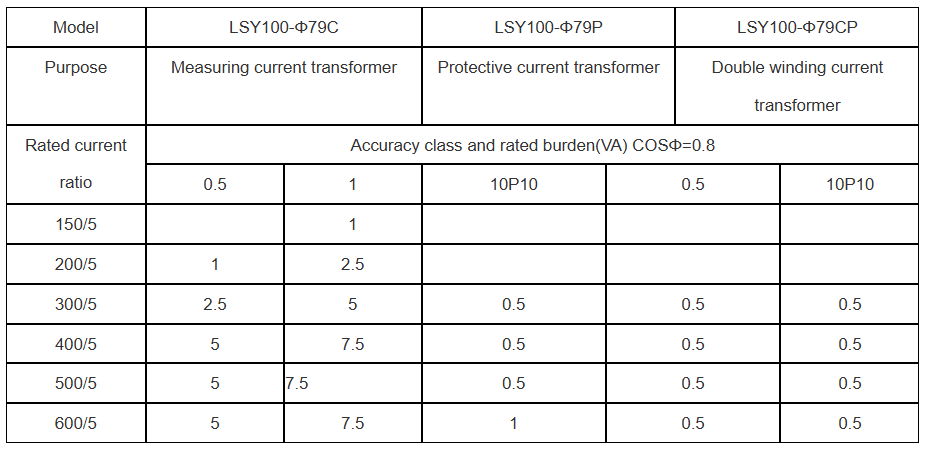

Spezifikation
