| Marke | HK Electrical |
| Modellnummer | LB ölgetränkter Haarpinsel-Stromwandler |
| Nennspannung | 40.5kV |
| Serie | LB |

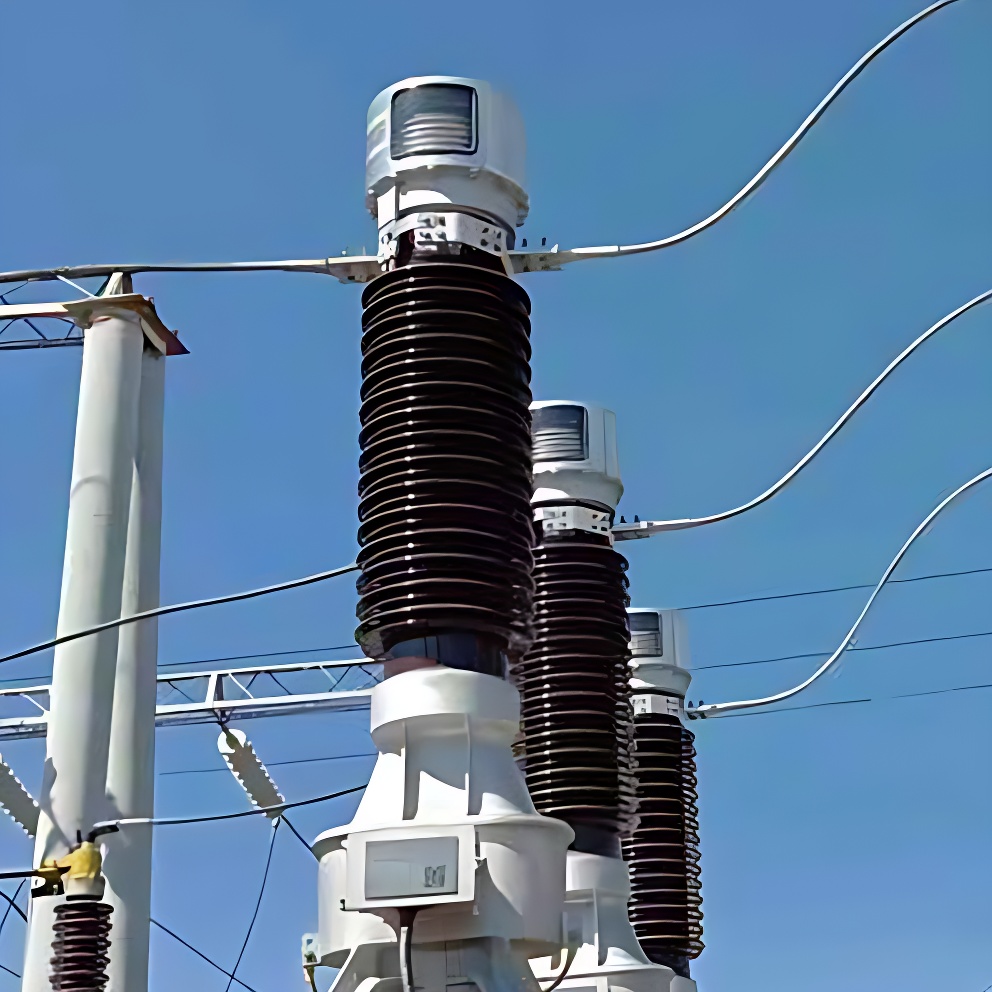

Produktvorstellung:
Die LB-Serie der Stromwandler ist mit Ölpapier isoliert und hat eine vertikale Struktur, die den IEC/IEEE-Standards entspricht. Der in Reihe geschaltete Wandler in der Leitung erfüllt die Funktionen der elektrischen Energiemessung, Messung, Relaisschutz und Transientenschutz.
Produktmerkmale:
●Die LB-Serie der Stromwandler hat eine vollständig versiegelte Ölimprägnierung. Die Primärwicklung ist U-förmig. Der Körper ist am Boden des Gehäuses befestigt. Die Hauptisolierung besteht aus kapazitiver Ölpapierisolierung, die mit Hochspannungskabelpapier um die Primärwicklung gewickelt ist. Mehrere Kapazitätsschirme sind zwischen ihnen angeordnet. Der innere Schirm ist an das hohe Potential angeschlossen, und der äußere Schirm kann geerdet werden.
●Oben auf dem Ölbehälter befindet sich ein Porzellangehäuse. Das Primärausgangsterminal ist oben auf dem Porzellangehäuse. Die Reihen- und Parallelschaltung sind externe Austauschgeräte, d. h., sie können außerhalb des Porzellangehäuses ausgetauscht werden.
●Als Ölkompenstionsgerät wird ein Edelstahlausdehner verwendet, um die Ölqualität sicherzustellen. Die Ölstandanzeige des Produkts wird durch die auffällige Verschiebungsanzeige des oberen Fensters des Ausdehners angezeigt.
●Das Produkt kann mit 4-6 Sekundärwicklungen ausgestattet werden. Die sekundären Messwicklungen, die aus mikrokristallinen Legierungen mit hoher magnetischer Leitfähigkeit hergestellt werden, können die Messgenauigkeit bis zur Klasse 0,2 oder 0,2S erreichen. Die sekundäre Wicklung des Stromwandlers ab 600A Messklasse hat Anzapfungen, um zwei Stromverhältnisse zu erreichen.
●Der sekundäre Terminalkasten wird als Ganzes aus Aluminiumlegierung gegossen, mit einer staubdichten, wasserdichten und atmungsaktiven Abdichtungsstruktur
●Die Verbindung zwischen den Produktteilen erfolgt durch Argon-Lichtbogenschweißen, und die gesamte Montage wird mit Hochdruckstickstoff gefüllt, um Lecks zu erkennen, was das Problem der Ölverschmutzung von ölgetränkten Produkten grundsätzlich löst.
●Die Hülle, der Sockel und der Anschlusskasten bestehen alle aus Aluminiumlegierung. Der Ausdehner und die Typenschilder sind aus Edelstahl. Alle sichtbaren Teile rosten niemals.
●Das Produkt ist wartungsfrei.
Hinweis: Näherungsweise Abmessungen und Gewichte für spezielle Anforderungen, bitte kontaktieren Sie uns.
