| Marke | Rw Energy |
| Modellnummer | Großkapazität-Hochgeschwindigkeits-Schalter/Hochstrom-Strombegrenzungs-Sicherung |
| Nennspannung | 12kV |
| Nennstrom | 2000A |
| Nennfrequenz | 50/60Hz |
| Serie | DGXK |

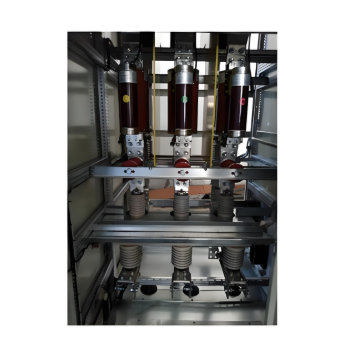

Der DGXK1 Großkapazität-Hochgeschwindigkeits-Schalter ist ein in einem Schrank montiertes Produkt des DDXK1 Hochstrom-Strombegrenzungssicherungsautomaten (auch bekannt als Kurzschlussstrombegrenzer, Strombegrenzer oder FCL). Der Schrank wird nach Hochspannungsschaltgeräten wie KYN28, KYN18, GG 1A und XGN entworfen und hergestellt, mit einer Breite von 1000-1500mm und einer Tiefe von 1300-2000mm; auf Anforderung des Benutzers können auch nicht-standardmäßige Designs angeboten werden.
Hochgeschwindigkeitsunterbrechung: Es schaltet den Kurzschlussstrom ab, bevor dieser sein Maximum erreicht, und zwar am Anfang der ersten Halbwelle des Netzfrequenzkurzschlusses. Die Gesamtunterbrechungszeit beträgt 2-5 ms, etwa 10-20 Mal schneller als bei Sicherungsautomaten.
Strombegrenzung: Es begrenzt den Kurzschlussstrom 1 ms nach dem Auftreten eines Kurzschlusses und reduziert ihn letztendlich auf 15%-45% des erwarteten Werts.
Hohe Unterbrechungskapazität: Der Nennprospektive Kurzschlussunterbrechungsstrom beträgt 63-200kA, während der Nennkurzschlussunterbrechungsstrom derzeit gebräuchlicher Sicherungsautomaten in der Regel nur 40,5-50kA erreichen kann.
Integrierter Rogowski-Stromsensor: Er bietet eine genaue Messung, eine schnelle Reaktionszeit und kann phasenweise oder im Schrank angeordnet werden.
Hohe Zuverlässigkeit: Einer der Wettbewerbsvorteile dieses Produkts ist seine überlegene Zuverlässigkeit. Spezielle Entwürfe und Handwerkskunst sorgen für eine hohe Zuverlässigkeit des Produkts, die in der Praxis getestet und gut angenommen wurde.
Flexible Schrankanordnung: Das Schaltgerät kann kombiniert oder unabhängig angeordnet werden. Intern kann es gemäß den Anforderungen des Planungsinstituts mit einem oder zwei Satz von Trennschaltern ausgestattet oder in Serie mit Vakuumschaltern verbunden werden. Es verfügt über eine Fünf-Funktion-Sicherheit, flexible Bedienung und erleichtert den Ersatz von Ersatzteilen.
Hauptparameter
Nr. |
Position |
Einheit |
Technische Parameter |
|
1 |
Nennstrom |
A |
630~6300 |
|
2 |
Nennspannung |
kV |
7,2/12/20/40,5 |
|
3 |
Nennfrequenz |
Hz |
50/60 |
|
4 |
Nennprospektiver Kurzschlussunterbrechungsstrom |
kA |
63/80/120 |
|
5 |
Nennisolationsebene (Netzfrequenz / Blitz) |
7,2 kV |
kV |
23/60 kV |
12 kV |
kV |
42/75 kV |
||
20 kV |
kV |
50/125 kV |
||
40,5 kV |
kV |
95/185 kV |
||
6 |
Unterbrechungszeit |
ms |
2~5 ms |
|
7 |
Abschaltstrom / prospektiver Kurzschlussstrom-Peak-Wert |
% |
20~45 |
|
8 |
Gleichstromwiderstand der Hauptleitung |
μΩ |
＜40 |
|
9 |
Einstellbereich des Betriebsstroms |
kA |
6 kA~60 kA |
|
10 |
Nennunterbrechungsstrom des Sicherungsautomaten |
kA |
63/120 |
|
11 |
Nennkurzzeitdurchhaltekraft der Hauptleitung |
kA/s |
31,5/2 |
|
12 |
Nennpeakdurchhaltekraft der Hauptleitung |
kA |
80 |
|
Die Gesamtunterbrechungszeit beträgt nur 2-5 ms, was 10-20 Mal schneller ist als herkömmliche Schaltgeräte, und ermöglicht eine strombegrenzende Unterbrechung am Anstieg der ersten Halbwelle des Kurzschlussstroms.
In Ordnung. Vakuumschalter, Isolierschalter oder Kombinationsgeräte können flexibel im Schrank konfiguriert werden, wodurch der normale Betrieb durch den Vakuumschalter durchgeführt und Kurzschlussfehler schnell durch DGXK begrenzt werden können.
Ausgestattet mit einem integrierten Rogowski-Spulen-Stromsensor, verfügt es über eine schnelle Reaktionszeit und gute Linearität. Es unterstützt die Phasentrennung oder -integration in Schränke, um eine zuverlässige Erkennung sicherzustellen.
