| Marke | HK Electrical |
| Modellnummer | JSZY18-24RJ Spannungswandler |
| Nennfrequenz | 50/60Hz |
| Primärspannung | 22/√3kV |
| Sekundärspannung | 100/√3V |
| Serie | JSZY |
Produktübersicht
Der Spannungswandler JSZY18-24RJ hat eine vollständig geschlossene Gießharz-Durchisolierungsstruktur. Die Primärwicklung, die Sekundärwicklung und der ringförmige Kern sind in Epoxidharz gegossen. Das Produkt verfügt über einen Ellenbogentyp-Steckeranschluss, was die Schmutz- und Feuchtigkeitssicherheit verbessert. Es wird weit verbreitet im Innenbereich für die Messung von Strom, elektrischer Energie und Schutzrelais in Systemen mit isoliertem Neutralleiter bei einer Frequenz von 50-60 Hz und einer Höchstspannung für Ausrüstungen von 24 kV eingesetzt.
Hauptmerkmale
Hohe Störstrahlungsresistenz: Dank seiner einzigartigen Abschirmstruktur und Wicklungsaufbau widersteht es effektiv Störungen aus komplexen externen elektromagnetischen Umgebungen. Sogar in Hochspannungsunterwerken mit starker EMV kann es die Spannung genau messen und die Reinheit und Genauigkeit der Ausgangssignale sicherstellen.
Hochpräzise Kompositwicklungsdesign: Auf der Sekundärseite werden hochpräzise Kompositwicklungen verwendet, die es ermöglichen, Spannungssignale mit mehreren Genauigkeitsklassen gleichzeitig abzugeben. Dies erfüllt die differenzierten Präzisionsanforderungen von Mess-, Messwerte-, Schutz- und anderen funktionalen Modulen, vermeidet Fehler durch Signalumwandlung und verbessert die Gesamtsystemleistung.
Haupttechnische Parameter
Nennprimärspannung: 20/√3 kV oder 22/√3 kV
Nennsekundärspannung: 100/√3, 100/√3/100/√3 100/√3/220
Nennspannung der Restspannungswicklungen: 100/ 3V, 110/ 3V, 115/ 3V, 120/ 3V
Lastleistungsfaktor: cosΦ=0.8 (verzögert)
Normen: IEC60044-2.2003 oder IEC61869-1&3

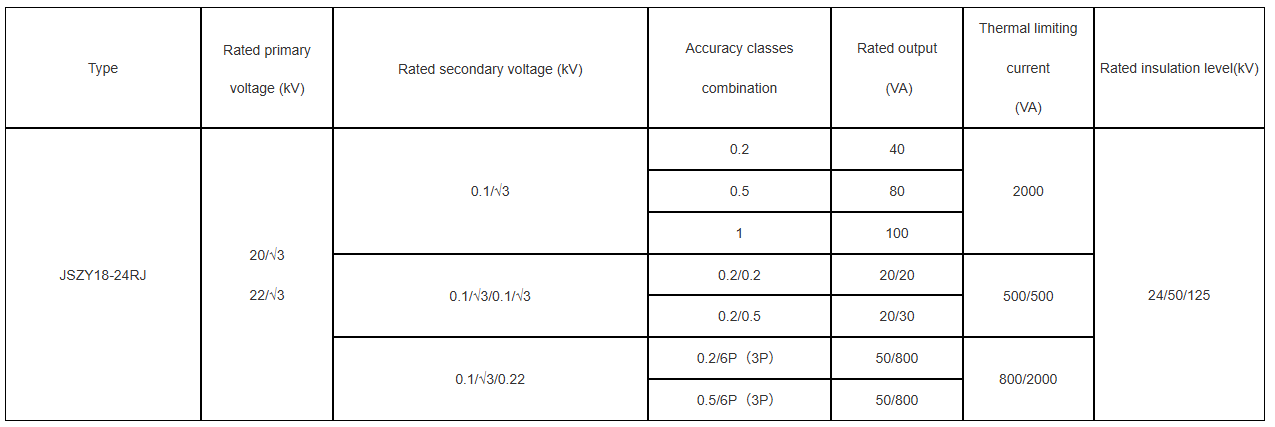

Weitere technische Parameter siehe unten:
Bemerkungen: Auf Anfrage bieten wir gerne Transformator nach anderen Normen oder mit nicht-standardisierten technischen Spezifikationen an.

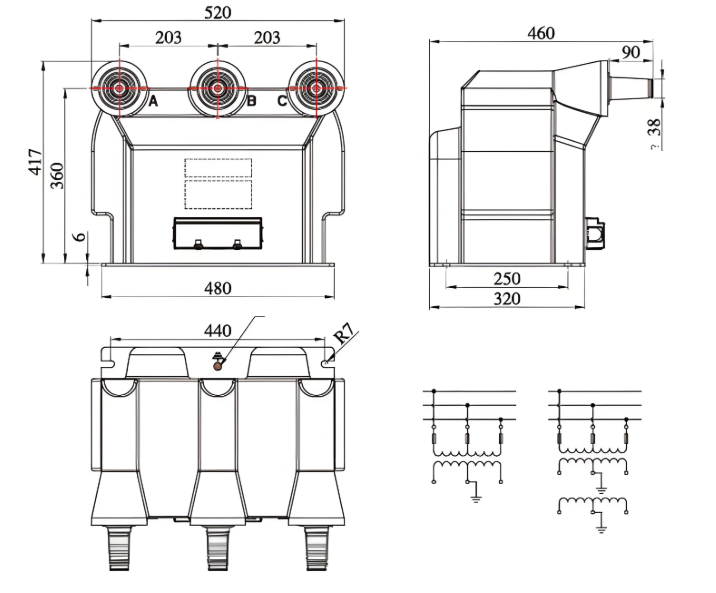

Umrisszeichnung
