| Marke | HK Electrical |
| Modellnummer | JDZ16-36RPC Spannungswandler |
| Nennfrequenz | 50/60Hz |
| Primärspannung | 35kV |
| Sekundärspannung | 100/200V |
| Serie | JDZ |
Produktübersicht
Der Spannungswandler JDZ16-36RPC ist eine vollständig geschlossene Gießharz-Isolierstruktur. Die Primärwicklung, die Sekundärwicklung und der ringförmige Kern sind in Epoxidharz gegossen, was die Schmutz- und Feuchtigkeitsempfindlichkeit verringert. Die gesamte Struktur des Produkts ist abgeschirmt und wird weit verbreitet im Innenbereich für die Strommessung, Energiemessung und den Schutzschaltungen in isolierten neutralen Systemen mit einer Frequenz von 50-60 Hz und einer Höchstspannung von 40,5 kV eingesetzt.
Hauptmerkmale
Präzise Spannungsumwandlung: Hochpräzise Spannungsumwandlungsfähigkeit, die die 36 kV Primärspannung präzise in eine niedrige Sekundärspannung umwandelt, um die Messung und den Schutz zu erleichtern. Der Fehler wird streng kontrolliert, um genaue Spannungssignale für Messgeräte (z.B. Voltmesser, Wattmesser) und Relais-Schutzgeräte sicherzustellen und die Stabilität des Energiesystems zu gewährleisten.
Breites Betriebsbereichsvermögen: Stabiler Betrieb über einen weiten Spannungsschwankungsbereich. Auch wenn die Primärspannung vom Nennwert abweicht, bleibt die Genauigkeit und Stabilität der Sekundärspannung gewahrt, was vielfältigen Anforderungen an die Spannungsüberwachung und -schutz in komplexen Energieumgebungen entspricht.
Hervorragende Isolierleistung: Verwendung hochwertiger Isoliermaterialien und rationaler Isolierstrukturdesigns, um Systemspannungen von 36 kV und darüber hinaus standzuhalten. Effektive Verhinderung von Phasen-zu-Phasen- und Phasen-zu-Erde-Kurzschlüssen, mit guter Korona- und Teilentladungsbeständigkeit für langfristig zuverlässigen Betrieb unter harten Bedingungen und reduzierten Isolationsfehlern.
Haupttechnische Parameter
Nennspannung Primärseite: 33 kV oder 34,5 kV oder 35 kV
Nennspannung Sekundärseite: 100 V, 100/100 V, 100/220 V
Nennspannung der Restspannungswicklungen: 100/3 V, 110/3 V, 115/3 V, 120/3 V
Lastleistungsfaktor: cosΦ=0,8 (rückläufig)
Normen: IEC60044-2.2003 oder IEC61869-1&3

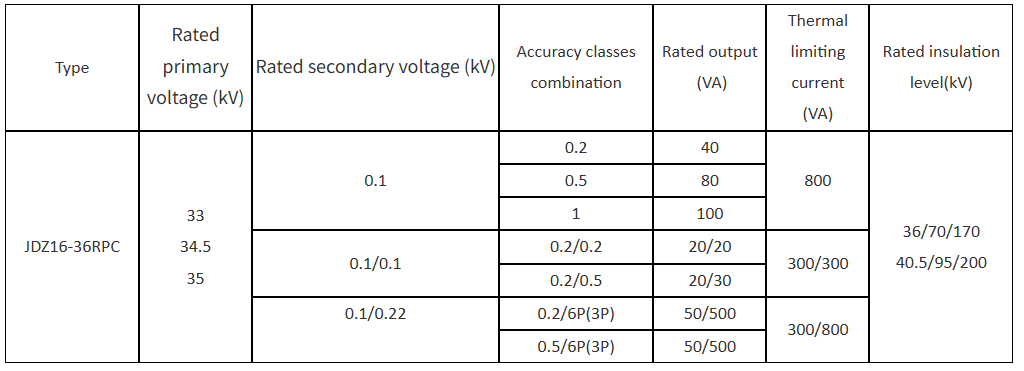

Weitere technische Parameter finden Sie wie folgt:
Anmerkungen: Auf Anfrage bieten wir gerne Transformator nach anderen Normen oder mit nicht-standardisierten technischen Spezifikationen an.
