| Marke | Xinyouxiang |
| Modellnummer | CYD-4 Hydraulische Scheibenfeder-Betätigungseinrichtung |
| Nennspannung | 220kV |
| Serie | CYD-4 |
Die CYD-4-Serie der hydraulischen Scheibenfeder-Betriebsvorrichtung verwendet Scheibenfedern als Energiespeicherkomponenten, die traditionelle Stickstoff-Energiespeicherzylinder ersetzen. Scheibenfedern haben ausgezeichnete Kraftcharakteristiken und werden nicht von der Umgebungstemperatur beeinflusst. Die gespeicherte Energie ist groß und die Kraftcharakteristiken sind gleichmäßig.
Sie wird hauptsächlich in Hochspannungs- und Hochstromsituationen mit einer Spannungsebene von 252kV eingesetzt, vor allem für das Öffnen und Schließen von GIS-Schaltgeräten und SF6-Magnetpol-Schaltgeräten.

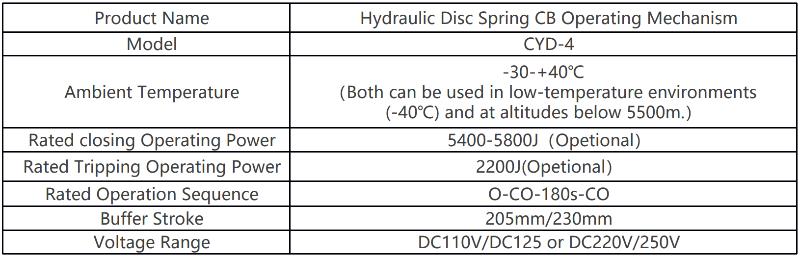

Produkttechnische Parameter
1. Betriebsleistung des Türöffnens unter Sperdruck: 5400-5800J
2. Betriebsleistung des Schließens unter Sperdruck: 2200J
3. Nennspannung des Motors DC220V/AC220V oder DC110V/AC110
4. Nennleistung des Motors: 470W-660W
5. Energiespeicherzeit bei Nennspannung zum Trennen <34s
6. Energiespeicherzeit bei Nennspannung zum Schließen <16s
7. Mechanismus Hub 230 ± 1mm
8. Anfangsdruck des Sicherheitsventils 81.5 ± 1MPa
9. Schlussdruck 47 ± 1MPa
10. Sperdruck des geteilten Bremses 37.5 ± 1MPa
Anwendungsszenarien
Allgemein: Innen-/Außenbereich
Umgebende Luftfeuchtigkeit: Obergrenze +60 ℃, Untergrenze -30 ℃.
Die Höhe darf 3000m nicht überschreiten.
Winddruck nicht mehr als 700Pa (entspricht einem Windgeschwindigkeit von 34m/s)
Keine Brand- oder Explosionsgefahr, schwere Verschmutzung, korrosive Gase oder starke Vibrationen.
Speziell: kann nach tatsächlichen Bedürfnissen angepasst werden, wie z.B. hohe Gebirge, niedrige Temperaturen, heiße und feuchte Umgebungen usw.
