| Marke | ROCKWILL |
| Modellnummer | 22kV Ölgetränkte Hochspannungs-Seitenanschluss-Erdschluss-Transformator |
| Nennspannung | 24kV |
| Nennfrequenz | 50/60Hz |
| Kühlverfahren | ONAN |
| Serie | JDS |
Beschreibung
Erdtransformator sind speziell konstruierte Transformator. Ihre Hauptfunktion besteht darin, einen künstlichen Neutralpunkt für Stromnetze bereitzustellen, in denen der Neutralpunkt entweder unverdichtet oder über einen hohen Widerstand verdichtet ist. Dies ermöglicht es, den Neutralpunkt über eine Bögenunterdrückungsspule oder einen kleinen Widerstand zu verbinden.
Der ölgefüllte, hochspannungsseitig montierte Erdtransformator (im Industriejargon als "hochspannungsseitiger Erdtransformator" bezeichnet) ist eine spezialisierte Variante. Wie der Name schon sagt, verwenden diese Art von Transformator Hochspannungsanschlüsse (d.h. die Anschlüsse der Hochspannungswicklungen), die seitlich montiert sind, an der Seite des Transformatorgehäuses und nicht auf der Oberseite.
Diese strukturelle Gestaltung reduziert erheblich die Gesamthöhe der Ausrüstung, was sie besonders für räumlich eingeschränkte Installationen, wie z.B. Innenraum-GIS (Gas-isolierte Schaltanlagen), kompakte Umspannwerke und Modernisierungsprojekte in bestehenden Umspannwerken, geeignet macht.
Merkmale
Raumnutzungsoptimierung: Die seitlichen Ausgangsbuchsen reduzieren erheblich die Gesamthöhe der Ausrüstung, was eine einfache Anpassung an Räume mit geringer Deckenhöhe oder Modernisierungsbedarfe in bestehenden Umspannwerken ermöglicht und Baukosten spart.
Flexible Verbindung: Stellt einen stabilen Neutralpunkt zur Verfügung, der flexibel an einen Widerstandsblock / Bögenunterdrückungsspule angeschlossen werden kann. Dies begrenzt effektiv den Erdschlussstrom, unterdrückt Überspannungen und erhöht die System Sicherheit und die Kontinuität der Stromversorgung.
Hohe Zuverlässigkeit:
Stoßfestigkeit: Entworfen, um die Auswirkungen von ungleichmäßigen Strömen und Nullfolgeströmen, die durch Einphasen-Erdschlussstörungen im System generiert werden, zu widerstehen.
Niedrige Verluste: Verwendet hochwertige Siliziumstahlkern und fortschrittliche Fertigungsprozesse, um niedrige Leerlauf- und Lastverluste sicherzustellen.
Robuste Isolierung: Verfügt über eine zuverlässige Hochspannisolationsstruktur mit niedrigen Teilentladungswerten.
Hervorragender Schutz: Hohe Gehäuse-Schutzklasse (IP), bietet wirksamen Schutz gegen Staub und Feuchtigkeit.
Vereinfachte Installation & Wartung: Kompakte Struktur kombiniert mit dem seitlichen Verkabelungsdesign optimiert sowohl die Ortseinrichtung als auch nachfolgende Wartungsarbeiten.

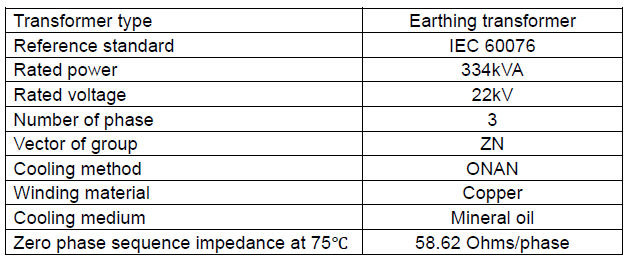

Haupttechnische Parameter
