Produktbeschreibung

Die Wechselstromkontaktoren der Serie CJX8 sind hauptsächlich für Wechselstromsysteme mit 50Hz (oder 60Hz), einer Nennarbeitspannung von bis zu 690V und einem Nennarbeitsstrom von bis zu 370A geeignet. Sie können zur Fernsteuerung von Schaltkreisen oder für die häufige Start- und Steuerung von Wechselstrommotoren verwendet werden und können zusammen mit den thermischen Überlastungsrelais der Serie JRS8 einen elektromagnetischen Starthilfsschalter bilden, um vor möglichen Überlastungen im Motor zu schützen. Das Produkt entspricht den Normen: GB/T 14048.4 IEC60947-4-1 und anderen Standards.

Normale Betriebs- und Installationsbedingungen

• Umgebungslufttemperatur: -5°C ~ +40°C, wobei der durchschnittliche Wert innerhalb von 24 Stunden nicht +35°C überschreiten darf;

• Höhe über dem Meeresspiegel: Nicht mehr als 2000m.

• Atmosphärische Bedingungen: Bei einer maximalen Temperatur von +40°C darf die relative Luftfeuchtigkeit 50% nicht überschreiten; höhere relative Luftfeuchtigkeit ist bei niedrigeren Temperaturen zulässig, wie zum Beispiel 90% bei +20°C. Spezielle Maßnahmen sollten bei gelegentlichem Kondenswasser infolge von Temperaturschwankungen getroffen werden.

• Verschmutzungsgrad: Klasse 3.

• Installationskategorie: Kategorie III

• Installationsposition: Die Neigung der Montagefläche des Kontaktors vom Vertikalen darf ±5° nicht überschreiten.

• Schwingungen und Vibrationen: Das Produkt sollte an einem Ort ohne erhebliche Erschütterungen, Stoß oder Vibration installiert und verwendet werden.

Konstruktive Merkmale

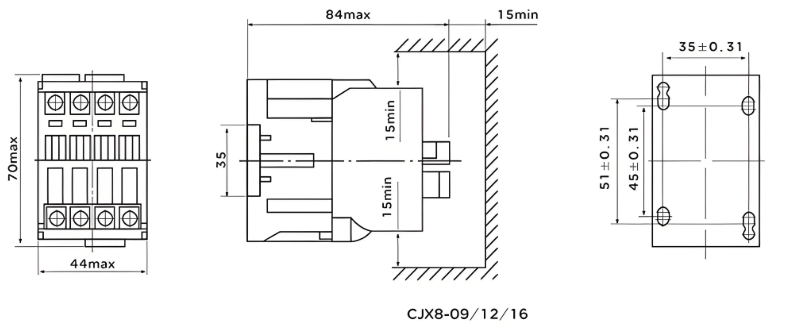

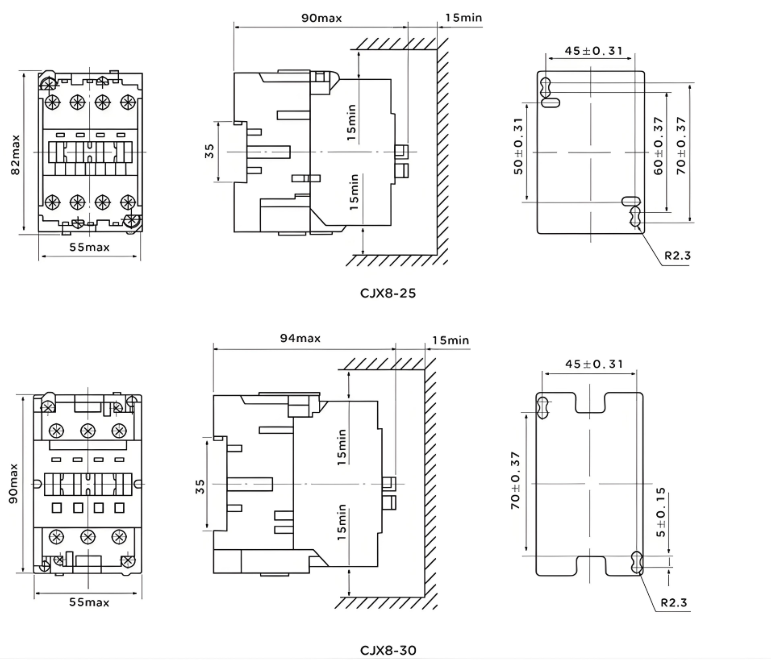

• Frontmontage mit dem Kontaktsystem vorn und dem magnetischen System hinten, einschließlich CJX8-09 - CJX8-30 (B9 - B30).

• Rückseitige Montage mit dem Kontaktsystem hinten und dem magnetischen System vorn, einschließlich CJX8-37 - CJX8-370 (B37 - B370).
