75 kVA ~ 2500 kVA UL-Listed explosionsichere Standard-Polstertransformator

Beschreibung:

Der UL-zertifizierte explosionsgeschützte Standard-Podesttransformator ist ein explosionsgeschützter ölgetränkter Podesttransformator, der von Underwriters Laboratories (UL) zertifiziert wurde und speziell für gefährliche Umgebungen entwickelt wurde. Seine wichtigsten Zertifizierungen und Standards umfassen:

• UL-Zertifizierung: Erfüllt die Anforderungen von UL 506 (Transformatorstandard) und UL 1203 (Explosionsgeschützte Ausrüstungsstandards), was eine sichere Betriebsführung in gefährlichen Umgebungen gewährleistet.
• Explosionsgeschützte Klassifizierung: Typischerweise als Klasse I, Division 1 (für Explosionsgasumgebungen) oder Klasse II, Division 1 (für brennbare Staubumgebungen) gekennzeichnet, im Einklang mit dem National Electrical Code (NEC 500/505).
• Konstruktive Standards: Basieren auf IEEE C57.12.20 (Amerikanischer Podesttransformator-Standard) und NEMA 3R/4X (Gehäuseklassifizierungsstandards).

Kernkonstruktionsmerkmale:

• Explosionsgeschütztes Gehäuse: Aus Gusseisen oder Edelstahl gefertigt, wobei Verbindungsflächen und Fugen streng den Anforderungen von UL 1203 (z.B. Fuge ≤0,15mm) entsprechen, um die Flammenausbreitung bei internen Bögen zu verhindern.
• Druckentlastungssystem: Ausgestattet mit doppelten redundanten Druckentlastungsventilen (Betriebsdruck 55±5kPa) und Funkensperren, um Tankriss und sekundäre Explosionen zu verhindern.
• Ölgetränkte Isolierung: Verwendet Hochflammpunktoel (z.B. Silikonöl mit Flammpunkt >300°C) oder β-Flüssigkeit (entsprechend UL 3406), um das Feuerrisiko zu reduzieren.
• Dichtigkeitsklasse: Vollständig geschweißte Konstruktion mit Wellblechtanks, bestanden die UL 50E-Explosionstests (Methan-Luft-Gemisch-Explosionstest), um die Eindringung brennbarer Substanzen zu verhindern.
• Elektrische Verbindungen: Ausgestattet mit explosionsgeschützten Kabelgummis (UL 1203-zertifiziert) und Ex d-Typ flammensicheren Verbindungen, um Funken an den Enden vor dem Entzünden der Umgebungsgase zu schützen.

Funktionen und Kernanwendungen:

• Sicherer Stromversorgung: Ermöglicht die Umwandlung elektrischer Energie in brennbaren Umgebungen, während gleichzeitig Funken oder hohe Temperaturen, die Explosionen auslösen könnten, vermieden werden.
• Fehlerisolierung: Begrenzt interne Fehler (z.B. Bogen, Ölzerfall) innerhalb des Gehäuses durch explosionsgeschützte Bauweise.
• Anpassung an die Umweltbedingungen: Mit IP66-Schutzklasse widersteht der Eintritt korrosiver Gase und Stäube.

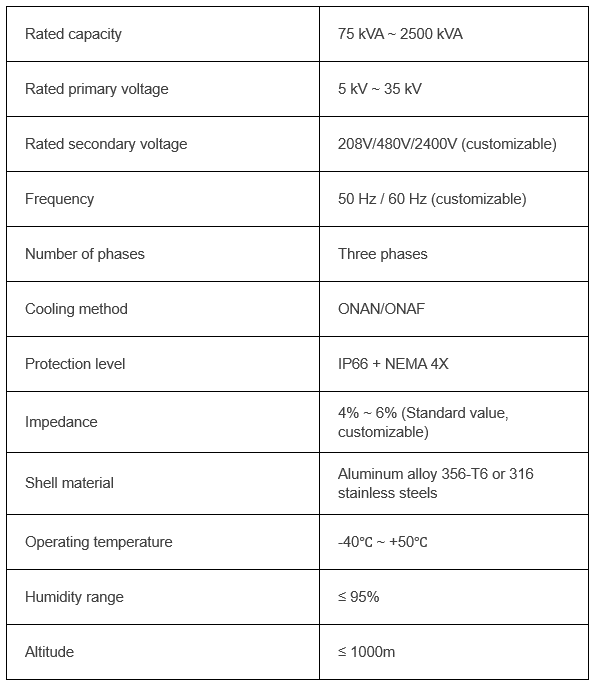

Parameter:
