27kV Freiluft-Austreibungsfuse vom Typ Lastunterbrechung

LASTWURF-Sicherung

Diese LASTWURF-Sicherung ist für Anwendungen in Verteilungssystemen von 10kV bis 38kV verfügbar. Die Hinzufügung des Bogenlöschers bietet eine Lastwurffähigkeit für Sicherungen. Dies erweitert auch die Flexibilität der Schutzeinrichtungen. Die LASTWURF-Sicherung bietet Kurzschlusschutz für Freileitungen mit der zusätzlichen Funktion des Lastwurfs. Maximaler Nennstrom 100-200A

Produktmerkmale

Hochleistungsfähigkeit bei Wetteralterungsbeständigkeit

Für Porzellanisolatoren wird der Porzellankörper mit den Metallteilen durch Zementierung verbunden. Wir verwenden den (por-rok)ANCHORING-Zement, hergestellt von CGM INC aus den USA. Dieser Zement hat eine schnelle Aushärtung, hohe mechanische Festigkeit, einen geringen Ausdehnungskoeffizient und eine überlegene Wetterbeständigkeit.

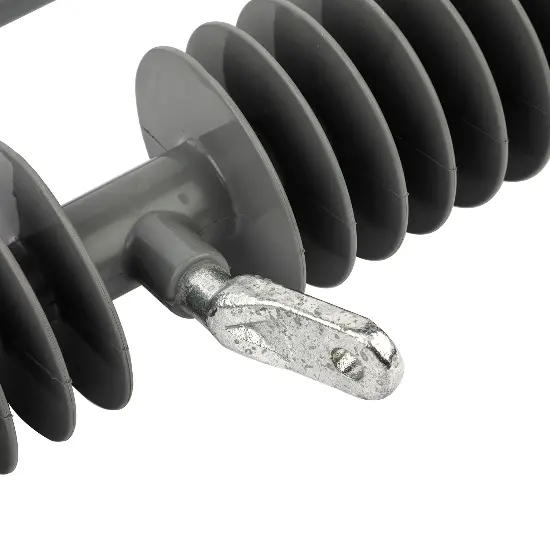

Für Polymerisolatoren werden die Metallteile auf dem Glasfaserrohr umgeformt. Das Gehäuse und die Schirme werden aus hochtemperaturvulkanisiertem Silikonkautschuk hergestellt und der Isolator in einem Stück spritzgegossen. Er hat eine gute Dichtheit und eine gute Beständigkeit gegen Verfolgungen und Erosion.

Alle eisernen Teile werden heißverzinkt, die Zinkschicht beträgt mehr als 86µm, was eine gute Korrosionsbeständigkeit bietet.

Konstruktive Merkmale des Einzelvents

Unsere Sicherung verwendet das Konstruktionsmerkmal des Einzelvents, wobei das Abgas nach unten und nach außen abgeführt wird, wenn die Sicherung unterbricht. Dies verhindert das Eindringen von Regenwasser, vermeidet Schäden an der oberen Leitung durch freie Gase und verbessert die Unterbrechungskapazität.

Ausgezeichnete Leitfähigkeit

Alle Kupfergussstücke werden aus Messing gefertigt, was eine ausgezeichnete mechanische Festigkeit und Leitfähigkeit bietet.

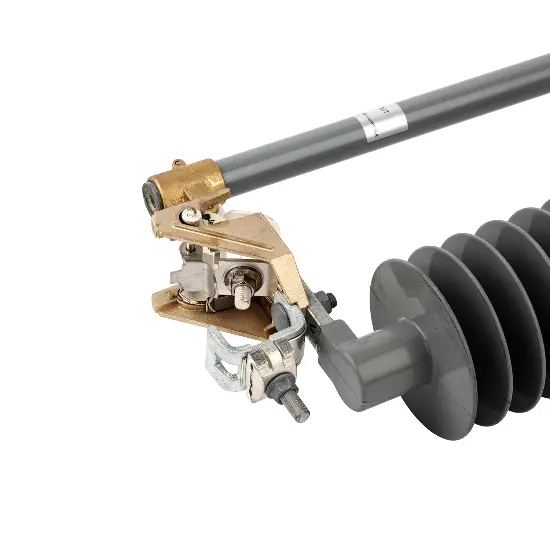

Alle Kontaktstellen sind versilbert, sie haben eine konvexe Gestaltung der Kontaktoberfläche, was die Kontaktwiderstände reduziert und eine ausgezeichnete Leitfähigkeit gewährleistet.

Die hochfeste Gedächtnis-Kupferlegierungsscheiben stellen sicher, dass der Kontakt bei niedriger Kontaktkraft glatt und ohne Beeinträchtigung erfolgt, wenn die Sicherung ausfällt.

Es wird ein Bogenkürzungskupferstab verwendet, um die Unterbrechungskapazität bei Kurzschlussstörungen zu verbessern.

Zuverlässige Lastunterbrechungskapazität

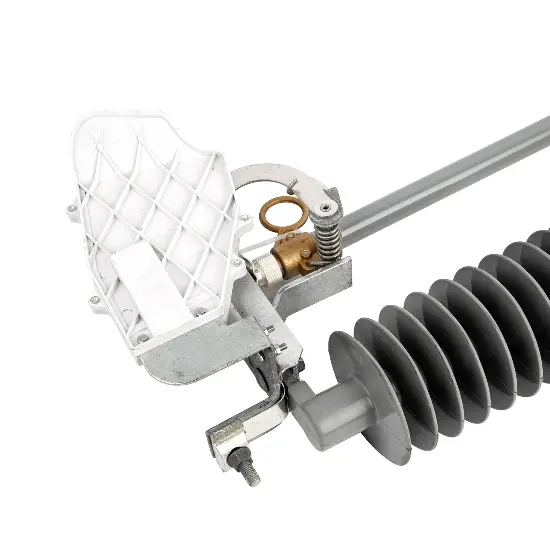

Für LASTWURF-Sicherungen besteht das Bogenloch aus speziellem verstärktem Nylonmaterial. Es hat eine gute mechanische Festigkeit, Alterungsbeständigkeit und Brandhemmungseigenschaften. Es ist geeignet für den Einsatz in Gebieten mit hohem UV-Bestand, in Hochlagen, Küstengebieten usw.

Relevante internationale Ausführungsstandards

Alle Sicherungen, die wir herstellen und testen, entsprechen dem neuesten internationalen Standard IEC 60282-2:2008 & IEEE Std C37.41-2008 & IEEE Std C37.42-2009.

WICHTIGE HINWEISE

Bei der Bestellung geben Sie bitte die folgenden detaillierten Informationen an:

1) Nennspannung und Nennstrom.

2) Minimale Kriechstrecke.

3) Material des Isolators.

4) Bitte angeben, ob ein Bogenkürzungsstab mit der Sicherung ausgestattet sein soll.

5) Bitte den Typ des Montagehalteres angeben.
