| Marke | HAIVO |

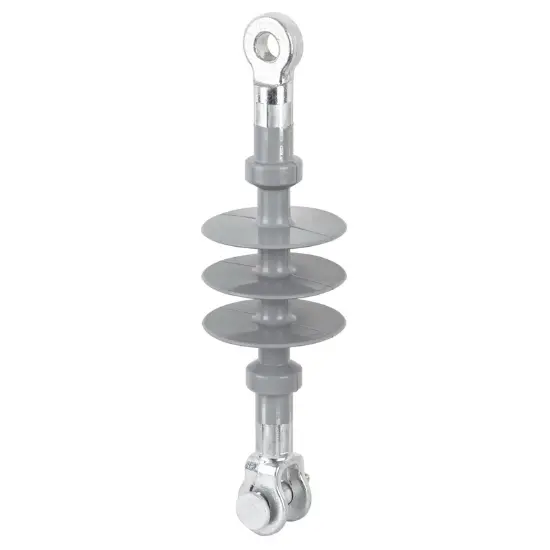

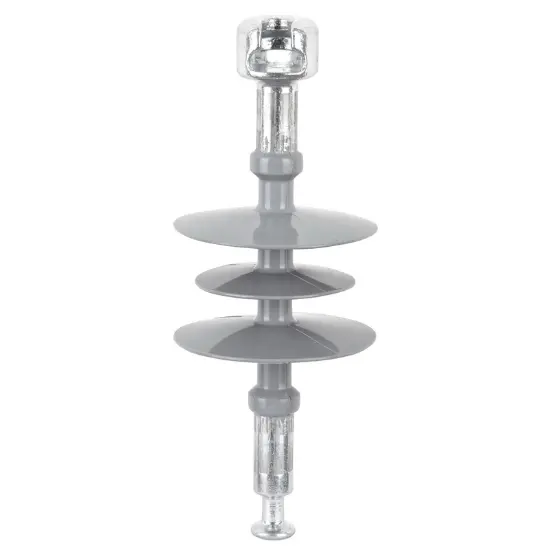

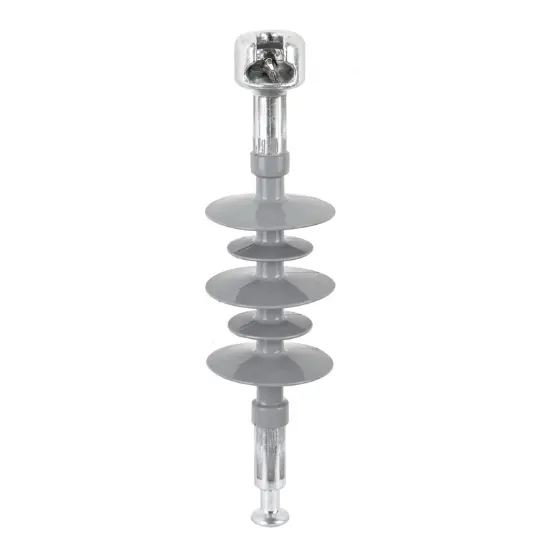

| Modellnummer | 15kv Kompositlanger Stabisolator für Freileitungen |
| Nennspannung | 15kV |
| Serie | FXBW |
| Spezifizierte mechanische Belastung(KN) | 70/120 |
| Abstand H (mm) | 360-4450 |
| Höchstspannung（kV） | 550 |
Isolatoren werden in Freileitungen zur mechanischen Stützung und elektrischen Isolierung sowie in Verteilungsleitungen und Umspannwerken weit verbreitet eingesetzt. Silikonkautschuk ist das am häufigsten verwendete polymere Isoliermaterial für Hochspannungs-Isolatoren. Komposit-Isolator der Marke HAIVO aus Silikonkautschuk. Je nach Spannungsbetrachtung kommen unterschiedliche Arten von Isolatoren in Stromversorgungssystemen zum Einsatz: Stiftisolator, Zugisolator, Aufhängungsisolator, Pfostenisolator, Langstabisolator, Horizontalpfostenisolator, Eisenbahnisolator, Schraubstockisolator, Abspannisolator.
Langstab-Aufhängungsisolator:
Leichtgewichtig, unzerbrechlich, hydrophob, ozonbeständig, UV-beständig, erdbebenbeständig
Langstab-Aufhängungsisolator – Komposit-Isolatoren für den Einsatz an hochspannungsführenden Freileitungen
Zur Stützung, Aufhängung und Isolierung von Starkstromübertragungsleitungen mit einer Bemessungsspannung bis zu 550 kV.
Bemessungswerte: Bis zu 500 kV.
Normen: IEC 61109
Komposit-Isolator für Wechselstrom-Verteilungsnetze
Eigenschaften: Sichere und zuverlässige Betriebsführung bei hoher mechanischer Festigkeit. Kompaktes Design und geringes Gewicht, was den Transport erleichtert. Gute Schwingungsdämpfungseigenschaften. Gute Feuchtigkeitsbeständigkeit. Ausgezeichnete elektrische Eigenschaften. Starke Verschmutzungs-Flashover-Beständigkeit. Hohe Alterungsbeständigkeit – ideal für den Einsatz unter Hochlagenbedingungen. Einfache Wartung.
Produktpalette:
Langstab-Komposit-Isolatoren bis zu 550 kV.
Stift-Komposit-Isolatoren bis zu 36 kV.
Pfosten-Komposit-Isolatoren bis zu 252 kV.
Leitungs-Pfosten-Komposit-Isolatoren bis zu 36 kV.
1) Der Silikonkautschuk-Mantel, der durch vollständiges Spritzgießen hergestellt wird, weist eine gute Hydrophobie, eine gute Migration der Hydrophobie sowie eine gute Verschmutzungsbeständigkeit auf sowie hervorragende elektrische Isoliereigenschaften und Alterungsbeständigkeit, wodurch Unfälle durch Verschmutzungs-Flashover wirksam verhindert werden können, um den sicheren Betrieb von Hochspannungsübertragungsleitungen sicherzustellen.
2) Als Kernstange wird ein modifizierter ECR-Glasfaserverstärkter Epoxidharzstab verwendet, der eine gute Beständigkeit gegenüber Hochtemperatur, Spannungskorrosion und Säureangriff sowie eine ausgezeichnete Dämpfungswirkung, eine hohe Zugfestigkeit (> 1200 MPa) sowie eine hohe Kriech- und Ermüdungsbeständigkeit aufweist, wodurch die innere Isolationsqualität und die mechanische Festigkeit der Isolatoren wirksam gewährleistet werden.
3) Die Endbeschläge werden mittels einer sprachgesteuerten Verschiebe-Crimpvorrichtung auf die Glasfaserstange aufgecrimpt. Isolatoren mit dieser Crimp-Technik weisen eine hohe mechanische Festigkeit und eine geringe Streuung auf.
4) Die Verbindungsstelle zwischen Endbeschlägen und Stange wird durch ein gesamtes Hochtemperatur-Vulkanisations-Spritzgießverfahren mit Silikonkautschuk-Mantel überzogen, um die Grenzfläche zu minimieren.
5) Die innere radiale Mehrfach-Dichtungsstruktur gewährleistet effektiv eine langfristige Dichtzuverlässigkeit an der Verbindungsstelle zwischen Endbeschlägen und Stange.
Hinweis:
1 Anwendbare Normen: IEC, ANSI, GB und andere internationale Normen
2 Übliche Farben des Komposit-Isolators: Rot, Grau und Weiß.
3 Spezielle Konstruktion gemäß Kundenanforderung.
