Warum verwenden große Regler gestufte Lagen und kleinere/mittelgroße Regler gewickelte Kerne

I. Warum verwenden kleine und mittlere Regler „gewickelte rechteckige Kerne“?

Für Spannungsregler mit kleiner und mittlerer Kapazität, bei denen die physische Größe und das Gewicht relativ gering sind, bietet der gewickelte rechteckige Kern überwältigende umfassende Vorteile:

• Optimale magnetische Leistung (geringste Verluste): Ein gewickelter Kern wird durch stetiges Wickeln von kaltgewalztem, korngerecht orientiertem Siliziumstahlband gebildet. Der Magnetfluss fließt vollständig in der optimalen korngerechten Richtung (Walzrichtung) des Stahls entlang des geschlossenen magnetischen Kreises, mit wenig bis gar keiner Verzerrung des Magnetflusses. Darüber hinaus hat er keine Fugen (oder nur minimale Luftspalten), was zu den geringstmöglichen Leerlaufverlusten, Leerlaufströmen und Betriebsgeräuschen führt.
• Extrem hohe Materialausnutzung: Da der gewickelte Kern aus Bandmaterial stetig gewickelt wird, entfällt die Notwendigkeit für komplexe Eckschneidungen, wie sie bei gestapelten Kernen erforderlich sind. Dies produziert im Wesentlichen keine Abfallkanten oder Verschwendung, wodurch eine Materialausnutzung nahezu 100 % erreicht wird – was ausgezeichnete Wirtschaftlichkeit bietet.
• Hoch effiziente automatisierte Fertigung: Im Bereich kleiner und mittlerer Kapazitäten sind bestehende Maschinen zum Herstellen von gewickelten Kernen und spezialisierte Wickelanlagen (zur direkten Wicklung von Spulen auf den geschlossenen Kern) sehr ausgereift. Dies ermöglicht einen hohen Grad an automatisierter Produktion, was die Arbeitskosten erheblich reduziert.
• Einschränkungen bei großen Kapazitäten: Bei erheblich steigender Kapazität wächst das Gewicht des Kernes (oft von mehreren Tonnen bis hin zu Zehntausenden Tonnen) und die Querschnittsfläche dramatisch. In diesem Maßstab wird das Wickeln solcher massiven Stahlbänder extrem schwierig, und während der Hochtemperaturglühung ist der geformte Kern äußerst anfällig für Schwerewellen und Verformungen. Darüber hinaus ist die direkte Wicklung schwerer Leiterwindungen auf einem großen, geschlossenen Kern mechanisch und praktisch nicht machbar.

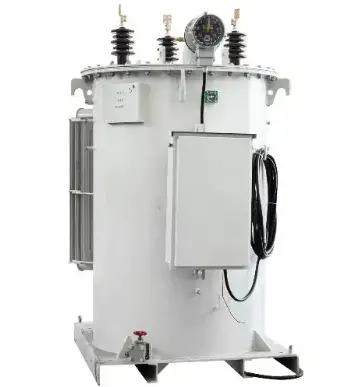

Physisches Foto eines Einsphasigen Automatischen Spannungsreglers

II. Warum verwenden große Regler „gestapelte gekantete Kernen mit gestaffeltem Überlap“?

Für Spannungsregler mit großer Kapazität, bei denen die Bauweise mit gewickelten Kernen nicht praktikabel ist, wird die Stapelbauweise eingesetzt – bei der die voluminösen Spulen getrennt gewickelt werden und dann präzise geschnittene Siliziumstahllaminierungen Stück für Stück ineinandergesteckt werden. Unter den Stapeltechniken stellt die „gestapelte gekantete Bauweise mit gestaffeltem Überlap“ die optimale Lösung dar, um die inhärenten Nachteile der Laminierung zu minimieren:

• Ermöglicht die Herstellung und Montage großer Kapazitäten: Spulen großer Kapazitäten wiegen mehrere Tonnen und haben strenge Isolierungsanforderungen. Sie müssen auf speziellen Wickelstiften gewickelt, getrocknet und komprimiert werden. Der Stapelprozess ermöglicht es den Bedienern, den oberen Joch (oberen Teil) des Kernes zu entfernen, die vorher gewickelte Spule einzusetzen und dann die oberen Joch-Laminierungen wieder einzufügen – dies ist die einzige machbare Montagemethode für große Geräte.
• Gestaffelte gekantete Fugen verhindern die Ablenkung des Magnetflusses:
  • Frühere Kernkonstruktionen verwendeten rechtwinklige (90°) Buttfugen an den Ecken, was dazu führte, dass der Magnetfluss quer durch den Siliziumstahl floss. Da korngerechter Stahl in der Querrichtung extrem schlechte magnetische Eigenschaften aufweist, führte dies zu erheblichen Verlusten und lokalem Überhitzen.
  • Gestaffelte gekantete Fugen (45°-Schnittwinkel) stellen sicher, dass der Magnetfluss, wenn er die Ecken durchläuft, weiterhin hauptsächlich in der korngerechten (hochpermeablen) Richtung des Stahls fließt. Dies eliminiert effektiv den Quermagnetfluss und reduziert die Leerlaufverluste erheblich.
• Gestaffelte Überlap-Bauweise löst lokale Magnetwiderstände und Geräusche:
  • Die traditionelle gestaffelte Überlap-Bauweise (mit wechselnden Fugen links und rechts in aufeinanderfolgenden Schichten) zeigt immer noch beträchtliche Magnetwiderstände an den Fugennähten. Dies führt zu lokaler Flussdichte, erhöhtem Streufluss und verstärkter Magnetostriction (die zu Vibrationen und hohen Geräuschpegeln unter wechselnden magnetischen Feldern führt).
  • Die gestaffelte Überlap-Technik versetzt die Fugen benachbarter Schichten in einer „treppenartigen“ Anordnung um einige Millimeter. Diese Konstruktion ermöglicht es dem Magnetfluss im Fugenbereich, glatt und gleichmäßig zu benachbarten Laminierungen überzugehen, was lokale magnetische Sättigung erheblich verringert. Es kann die Leerlaufverluste um 5%–15% und die Geräuscheffekte um 2–5 Dezibel reduzieren – was für große Kapazitäten kritisch ist, bei denen die Geräuschpegel leicht die zulässigen Grenzwerte überschreiten können.
• Fördert die Wärmeabfuhr und verbessert die mechanische Festigkeit: Große Kerne erzeugen erhebliche Wärme. Die Stapelbauweise ermöglicht es bequem, Zwischenräume zwischen den Laminierungen einzufügen, um Kühlölkanäle (oder Luftkanäle) zu schaffen. Gleichzeitig sorgen robuste Klammerstrukturen und Durchbolzen (oder Bindebänder) dafür, dass der gestapelte Kern fest zusammengepresst wird, was eine außerordentlich hohe Widerstandsfähigkeit gegen Kurzschluss-Elektromagnetkräfte bietet.

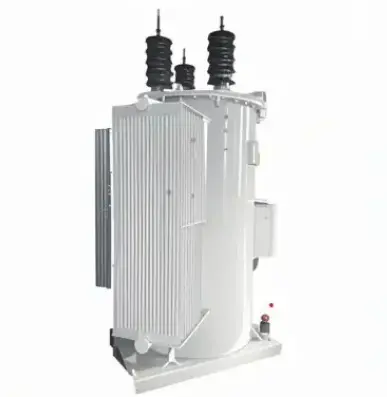

Physisches Foto eines Instandhaltungsfreien 32-Schritt-Spannungsreglers

III. Zusammenfassung

Für kleine und mittlere Regelgeräte verwendet Vziman rechteckige gewickelte Kerne, um die geringstmöglichen Verluste, null Materialverschwendung und eine hoch effiziente automatisierte Produktion zu erreichen – alles innerhalb der Grenzen machbarer Fertigungsprozesse. Für große Regelgeräte setzt Vziman gestufte, vollständig abgepasste gestapelte Kerne ein, um den Montageanforderungen infolge ihrer massiven Abmessungen gerecht zu werden, während gleichzeitig fortschrittliche Schnitt- und Passungstechniken eingesetzt werden, um die durch Luftspalten und magnetische Widerstände verursachten Verluste, Erwärmung und Geräusche in möglichst hohem Maße zu minimieren. Indem Vziman umfassend Normen, Installationsumgebungen und Lebenszykluskosten berücksichtigt, liefert es die am besten geeigneten Kernlösungen, die auf die Bedürfnisse jedes Kunden zugeschnitten sind.
