Übertragungsleitung

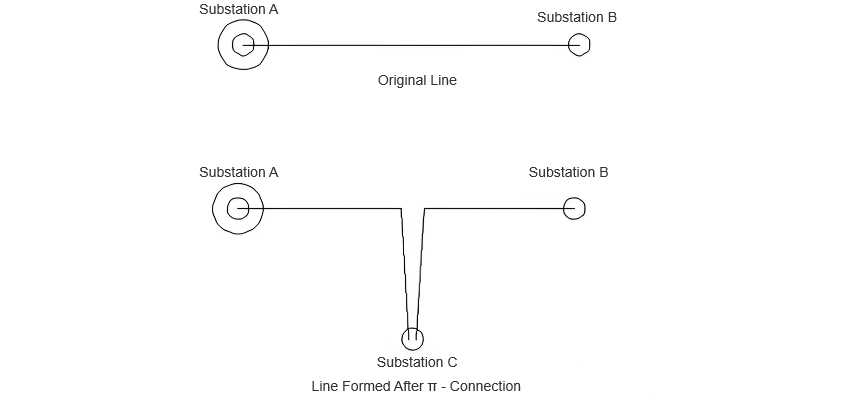

In den Stromleitungen beinhaltet eine "π"-Verbindung das Trennen der ursprünglichen Leitung von Umspannwerk A zu Umspannwerk B und das Einfügen von Umspannwerk C, wodurch eine "π"-Konfiguration entsteht. Nach der "π"-Verbindung wird die ursprüngliche einzelne Leitung in zwei unabhängige Übertragungsleitungen geteilt. Nach der "π"-Verbindung können Umspannwerke B und C beide von Umspannwerk A versorgt werden (in diesem Fall erhält Umspannwerk C Energie über einen Ausgang vom Busbar von Umspannwerk B oder möglicherweise von einem anderen Spannungspunkt innerhalb von Umspannwerk B); alternativ kann Umspannwerk C von einem anderen Umspannwerk versorgt werden, wodurch eine "Ringnetz"-Versorgungskonfiguration zwischen Umspannwerken B und C entsteht. Wie in der folgenden Abbildung dargestellt:

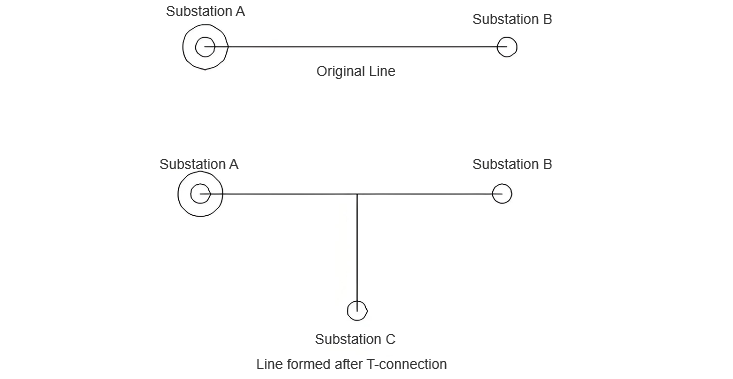

In den Stromleitungen beinhaltet eine "T"-Verbindung das Anzapfen einer vorhandenen Leitung von Umspannwerk A zu Umspannwerk B an einem bestimmten Punkt, ohne die ursprüngliche Leitung zu trennen, und das Verbinden eines neuen Astes mit Umspannwerk C. Nach der "T"-Verbindung bildet die ursprüngliche einzelne Übertragungsleitung einen Ast, ähnlich wie eine Gabelung im Straßenverlauf. Die "T"-Verbindung erzeugt keine zwei unabhängigen Übertragungsleitungen; theoretisch bleibt es eine einzige Übertragungsleitung. In dieser Konfiguration werden Umspannwerke B und C in der Regel von Umspannwerk A versorgt. Wie in der folgenden Abbildung dargestellt:

Der gemeinsame Punkt zwischen "T"-Verbindung und "π"-Verbindung ist, dass beide Methoden zur Versorgung einer dritten Partei sind.
