Der 100-mA-Erdschlussschutz schützt Netze vor hochohmigen Fehlern. Da er Leckströme von 0,1 A unterbindet, die von Standardrelais nicht erfasst werden, verhindert er innerhalb von 0,5 s Waldbrände.
Im konventionellen Verteilnetzschutz verlassen sich die Funktionen 50/51 (Phasen-/Erdschluss-Überstrom) auf große Effektivstromstärken, um eine Auslösung zu bewirken. Wenn jedoch ein Leiter auf trockene Erde, Sand oder Beton fällt, ist der Übergangswiderstand extrem hoch, was zu Fehlerströmen führt, die typischerweise nur im Bereich von 2A bis 10A liegen.

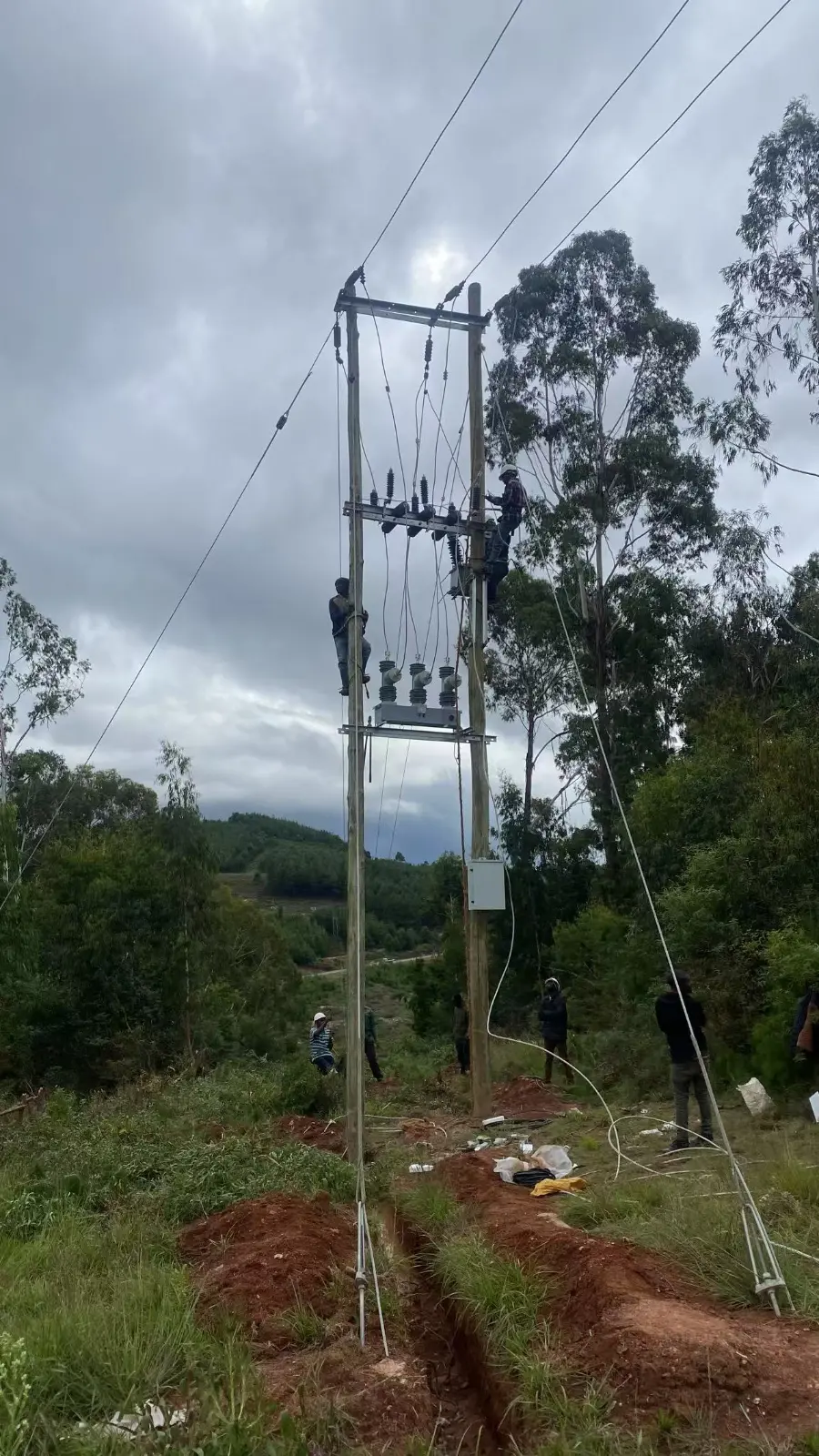

Unser intelligenter Recloser-Controller (abgestimmt auf die Kernarchitektur von RW-energy) unterbricht diesen Fehlerpfad physisch durch den SEF-Algorithmus auf Pixelebene.
Im Gegensatz zu Standard-Stromwandlern nutzt unser System Nullsequenzwandler mit hoher Permeabilität, kombiniert mit einer 2-MHz-Hochfrequenzabtastung, um Hintergrundrauschen herauszufiltern.
Die SEF-Logik geht über die reine Stromstärke hinaus; sie analysiert "Lichtbogen-Signaturen".
In Trockenzeiten kann ein persistenter 5-A-Lichtbogen verdorrtes Gras innerhalb von 1,5 s entzünden. Die SEF-Logik greift frühzeitig über ein I2.5tI2.5t-Wärmeenergiemodell ein und führt eine physische Trennung durch, bevor sich der Funke zu einem Vollbrand entwickelt.
Durch die präzise Koordination mit dem vorgelagerten Schutz der Umspannwerke ermöglicht SEF die selektive Isolierung von lokalen Abzweigfehlern und verhindert so großflächige Auslösungen der Umspannwerkssammelschienen, die durch ein einzelnes hochohmiges Erdungsereignis verursacht werden.
