Der Blitz-Terminator & das trockene 'Druckventil' des Stromnetzes: Warum ist die 500er-Schwelle sein letzter Aufstieg?

Feld: Fertigung

10Year<

China

Als leitender Experte für Hochspannungstechnik und Netzschutz werde ich einen tiefgehenden technischen Einblick in die Logik der Überspannungsableiter-Auswahl und die physikalischen Grenzen geben, die die technische Obergrenze von 550kV definieren.

In der Hochspannungstechnik ist ein Überspannungsableiter nicht bloß eine Komponente; er ist ein hochschnelles "Überdruckventil" für elektromagnetische Energie. Seine Auswahl ist ein entscheidendes Gleichgewicht zwischen Systemzuverlässigkeit und Isolationsicherheit der Betriebsmittel.

1. Die Kernlogik der Auswahl: Das Drei-Säulen-Modell

Die Auswahl eines Überspannungsableiters erfordert eine präzise Abstimmung auf die thermischen und dielektrischen Grenzen des Systems. Wir konzentrieren uns auf drei kritische Parameter:

Dauerbetriebsspannung ( $U_{c}$ / MCOV): Dies ist die maximale effektive Netzfrequenzspannung, die der Ableiter unbegrenzt ertragen kann. Sie muss höher sein als die höchste Außenleiter-Erde-Spannung des Systems. Wenn $U_{c}$ zu niedrig gewählt wird, erfahren die Zinkoxid-Varistoren (ZnO) einen übermäßigen Leckstrom, was zu thermischem Durchgehen und einem katastrophalen Ausfall führt.
Bemessungsspannung ( $U_{r}$ ): Diese definiert die Fähigkeit des Ableiters, nach einem Ableitvorgang wieder in den Isolationszustand zurückzukehren. Sie wird in der Regel auf Basis der maximalen temporären Überspannung (TOV) berechnet, die das System während eines Erdschlusses oder Lastabwurfs erfahren könnte.
Schutzpegel (Restspannung): Wenn eine Blitz- oder Schaltüberspannung auftritt, begrenzt der Ableiter die Spannung. Die resultierende "Restspannung" muss deutlich niedriger sein als der Basic Insulation Level (BIL/LIWL) der geschützten Betriebsmittel (wie z. B. eines Leistungstransformators). Wir fordern in der Regel einen Sicherheitsabstand von mindestens 20 % bis 25 %.

2. Physische Länge vs. Spannung: Das Gesetz der Proportionalität

Die physische Höhe eines Überspannungsableiters wird durch zwei unumstößliche physikalische Gesetze bestimmt:

Interne ZnO-Säule: Die nichtlinearen ZnO-Varistorscheiben sind das Herzstück des Geräts. Da jede Scheibe eine bestimmte Spannungsfestigkeit aufweist (z. B. einige kV pro cm), erfordern höhere Systemspannungen einen höheren Scheibenstapel, um eine Leitung während des Normalbetriebs zu verhindern.
Äußere Kriechstrecke und Überschlag: Das Außengehäuse (Porzellan oder Silikonkautschuk) muss lang genug sein, um einen "Überschlag" zu verhindern – also das Überspringen von Elektrizität entlang der Oberfläche des Isolators. In 500kV-Systemen kann die Kriechstrecke (die Pfadlänge für Oberflächenleckströme) 15 bis 20 Meter überschreiten, um Verschmutzung und Feuchtigkeit Rechnung zu tragen, was eine sehr hohe physische Struktur erfordert.

3. Entschlüsselung der 550kV-Obergrenze: Warum diese Grenze?

In der Industrie wird 550kV oft als die "Grenze" für Standardkataloge von Höchstspannungsableitern angeführt. Dies ist auf mehrere technische Engpässe zurückzuführen:

Standardisierter System-Max ( $U_{m}$ ): Für ein nominales 500-kV-Wechselstromnetz definiert der internationale Standard (IEC/ANSI) die maximale Betriebsspannung ( $U_{m}$ ) als 550 kV. Daher ist 550 kV der Bemessungsmaßstab für die höchste Stufe von Höchstspannungsgeräten.
Mechanische Stabilität & Schlankheitsgrad: Ein 550-kV-Ableiter ist typischerweise 5 bis 6 Meter hoch. In dieser Höhe wird das Gerät zu einer "dünnen Säule". Windlasten und seismische Kräfte erzeugen enorme Biegemomente an der Basis. Eine Überschreitung von 550 kV (z. B. auf 750 kV oder 1000 kV) macht die einsäulige Struktur mechanisch instabil und bruchanfällig.
Elektrischer Feldausgleich: Je höher der Ableiter wird, desto ungleichmäßiger wird die elektrische Feldverteilung. Die oberen Abschnitte tragen eine unverhältnismäßig hohe Spannungsbelastung. Um dies zu beheben, verwenden wir massive Feldsteuerungsringe, um das elektrische Feld gleichmäßig über den Stapel zu verteilen. Jenseits von 550 kV werden die erforderlichen Feldsteuerungsringe so groß, dass sie mit den Abständen anderer Schaltanlagengeräte kollidieren.
Der Übergang zu UHV (Ultra-Hochspannung): Für 800-kV-Gleichstrom oder 1000-kV-Wechselstrom verwenden wir keine einfachen Säulen mehr. Wir wechseln zu mehrsäuligen Parallelstrukturen oder turmgestützten freihängenden Ableitern. Dies sind spezialisierte Ingenieursleistungen und keine "Standardprodukte von der Stange".

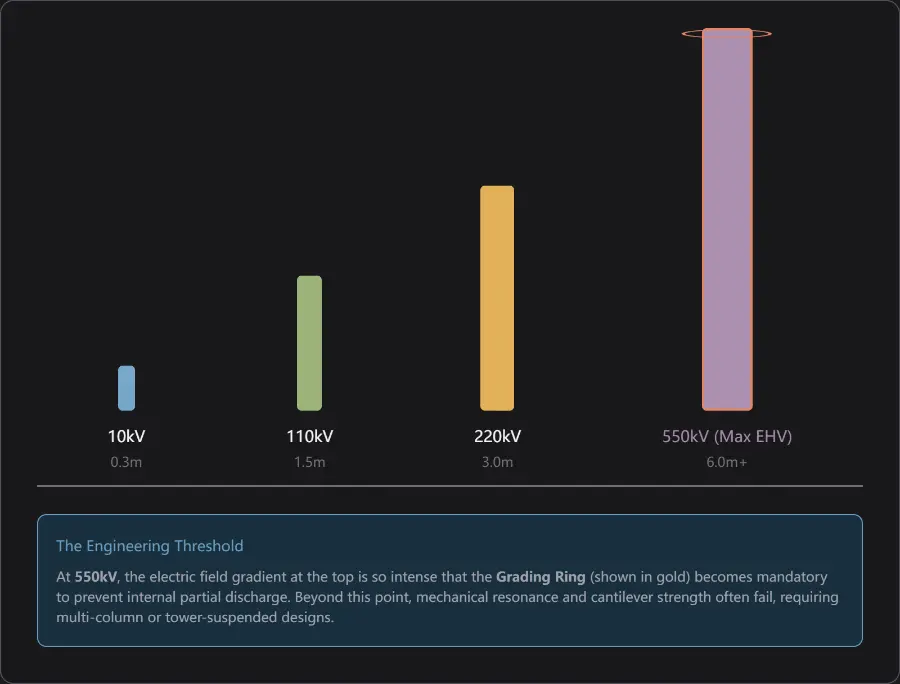

Die folgende Visualisierung veranschaulicht die strukturelle Komplexität und die Rolle des Feldsteuerungsrings in einer 550-kV-Einheit im Vergleich zu niedrigeren Spannungsebenen.

iee-business

Zusammenfassung für Ihre Unterlagen:

Auswahl: Bestimmt durch MCOV ( $U_{c}$ ), Bemessungsspannung ( $U_{r}$ ) und Restspannung im Verhältnis zur BIL.
Höhe: Proportional zur Spannung aufgrund der internen Stapelung von ZnO-Scheiben und der externen Kriechstreckenanforderungen.
Die 550-kV-Grenze: Sie stellt den Standard "Top-of-Class" für 500-kV-Wechselstrom-Höchstspannungsnetze dar. Die Konstruktion jenseits dieses Punktes bewegt sich vom Bereich "Standardkomponenten" in das Gebiet "kundenspezifische UHV-Infrastruktur", wo mechanische und feldsteuerungstechnische Einschränkungen das Design dominieren.
