Das horizontale Zweiständer-Mitteltrenner-Design ist eine der weltweit am häufigsten verwendeten Bauformen für Hochspannungstrennschalter.
Seine Kernmerkmale in der Konstruktion sind: Jede Phase besteht aus zwei Isolatorsäulen, die jeweils die Hälfte des Schaltmessers tragen; während der Ein- und Ausschaltvorgänge drehen sich die beiden Säulen in der horizontalen Ebene (typischerweise um 90°), wobei sich die Messer am Mittelpunkt zwischen den beiden Säulen treffen oder trennen.
Dieses Design bietet die folgenden wesentlichen Vorteile:
1. Konstruktive und mechanische Vorteile
- Einfache Struktur, hohe mechanische Zuverlässigkeit: Der Getriebe-Koppelmechanismus ist relativ einfach aufgebaut, ohne die komplexen mechanischen Klappmechanismen, die bei einzelsäuligen Scherenbauweisen (oder Scherentypen) zu finden sind. Aufgrund der geringeren Anzahl beweglicher Teile und der direkten Betriebsart (reine horizontale Drehung) ist die mechanische Ausfallrate niedrig und die routinemäßige Wartung äußerst unkompliziert.
- Symmetrische Kraftverteilung, gleichmäßiger Betrieb: Die gleichzeitige Drehung beider Säulen (oder das Antreiben der einen aktiven Säule durch die andere) stellt sicher, dass die mechanischen Kräfte während des Betriebs hochgradig ausgewogen sind. Das Fehlen langer Kragarme eliminiert exzentrische Drehmomente, was zu einer hervorragenden Leistung bei Windlasten und seismischen Ereignissen führt. Beispielsweise verwenden die Hochspannungstrennschalter der RDS-Serie von Rockwill bei 252 kV dreipolig gekoppelte Motorantriebe und bei 363 kV unabhängige einpolige Motorantriebe mit Verriegelungsfunktion, was einen gleichmäßigen und zuverlässigen Ein- und Ausschaltbetrieb gewährleistet.

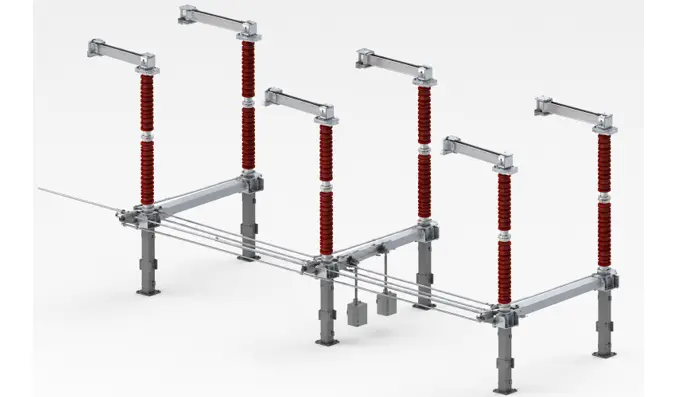

Rockwill RDS 363kV Hochspannungstrennschalter
2. Vorteile bei Betrieb und Umweltanpassungsfähigkeit
- Hervorragende Eisbrech- und Selbstreinigungsfähigkeiten: Dies ist der herausragendste Umweltvorteil dieser Konfiguration. Im Moment des Schließens treffen die beiden Kontaktsätze in der Mitte aufeinander und unterliegen einer horizontalen rotierenden "Scher-" oder "Wisch"-Bewegung. Diese Reibungsbewegung erzeugt eine erhebliche mechanische Kraft, die Eisschichten leicht durchbrechen kann; gleichzeitig entfernt die Wischbewegung Oxidfilme und Verunreinigungen von den Kontaktflächen, was eine effektive Selbstreinigung bietet, die eine zuverlässige Stromtragfähigkeit gewährleistet.
- Niedriger Schwerpunkt, hohe Widerstandsfähigkeit gegen Naturkatastrophen: Im Vergleich zu Vertikal-Trennern oder Einzelsäulen-Designs hat die Gesamtanlage einen niedrigeren Schwerpunkt, und die Zweiständer-Abstützung bietet eine größere Stabilität gegen extreme Bedingungen wie starke Winde und Erdbeben.
3. Sicherheits- und elektrische Vorteile
- Großer und deutlich sichtbarer Trennabstand: In der ausgeschalteten Position schwenken die beiden leitenden Arme horizontal nach außen aus, wodurch in der Mitte ein breiter physischer Luftspalt entsteht. Dieser offene Spalt ist sehr auffällig und intuitiv, was eine unmissverständliche sichtbare Trennstelle bietet, die dem Wartungspersonal maximale Sicherheit gewährleistet.
- Zuverlässiger Isolationsabstand: Der Isolationsabstand am Mitteltrenner beruht ausschließlich auf dem Luftabstand, und die horizontale Öffnungskonfiguration ermöglicht eine einfache Kontrolle der Phasen-zu-Phasen- und der Kriechstrecken über die Trennstelle, was eine stabile Isolationsleistung gewährleistet.

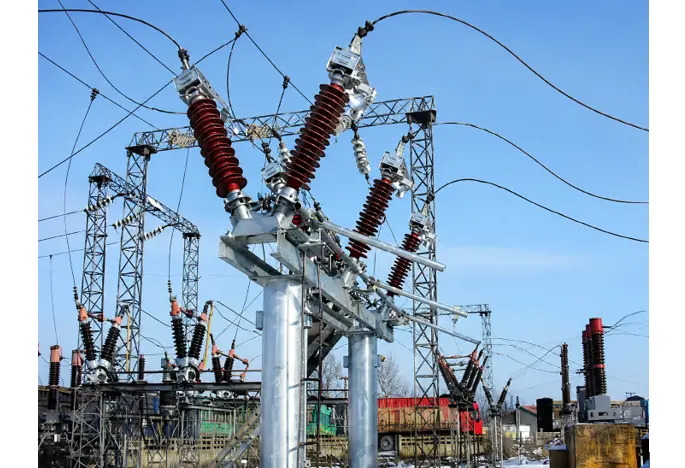

Rockwill RDS 126kV Hochspannungstrennschalter
4. Wirtschaftliche und ingenieurtechnische Layout-Vorteile
- Kosteneffizient, hohes Preis-Leistungs-Verhältnis: Als klassischste und ausgereifteste Art von Trennschalter sind seine Fertigungsverfahren gut etabliert, mit einem hohen Grad an Komponentenstandardisierung (z. B. Sockel, Lager, leitfähige Rohre), was zu relativ niedrigen Produktionskosten führt.
- Flexible Konfiguration von Erdungsschaltern: Das Zweiständer-Sockeldesign ermöglicht problemlos die Installation von Erdungsschaltern auf einer oder beiden Seiten des Haupttrennschalters, und die mechanischen Verriegelungsvorrichtungen (Fünffach-Verriegelung) zwischen dem Hauptmesser und dem Erdungsschalter sind einfach zu konstruieren und arbeiten zuverlässig. Am Beispiel der RDS-Serie von Rockwill können Ingenieure flexibel wählen, ob sie Erdungsschalter auf einer oder beiden Seiten entsprechend den tatsächlichen Verdrahtungsanforderungen der Umspannstation installieren. Diese Erdungsschalter werden in der Regel manuell betätigt, was die absolute Zuverlässigkeit und Sicherheit bei Erdungsvorgängen nach der Spannungsfreischaltung weiter gewährleistet.
- Minimaler vertikaler Platzbedarf: Im Vergleich zu vertikal ausfahrbaren Trennschaltern erfordert dieses Design keinen erheblichen Höhenabstand, was es besonders für herkömmliche Freiluft-Schaltanlagen mit Luftisolierung (AIS) geeignet macht.
Zusammenfassung
Der horizontale Doppelständer-Trennschalter mit Mitteltrennung nimmt mit seinem herausragenden Eisbrech- und Selbstreinigungsvermögen, der hohen mechanischen Zuverlässigkeit, der deutlich sichtbaren und sicheren Trennstrecke sowie den wirtschaftlichen Kosten eine zentrale Stellung in Hoch- und Höchstspannungs-Übertragungs- und Verteilnetzen ein (insbesondere in Freiluft-Umspannwerken von 35 kV bis 252 kV und darüber). Er bleibt das in der Industrie am weitesten verbreitete Trenn- und Schaltgerät.
Die Freiluft-Hochspannungstrennschalter der RDS-Serie von Rockwill exemplifizieren diesen ausgereiften technologischen Ansatz. Die Serie verwendet pro Phase eine horizontale Doppelständer-Konstruktion mit Mitteltrennung – wobei die stromführenden Messer auf drehbaren Isolatorsäulen montiert sind und sich in der Mitte öffnen, um eine gut sichtbare Trennstrecke zu schaffen, die eine robuste Sicherheitsbarriere für die Instandhaltung der Anlagen bildet. Das geringe Betätigungsdrehmoment, kombiniert mit ausgereifter Kontakttechnologie, gewährleistet über die gesamte lange Lebensdauer der Anlage hinweg durchweg stabile mechanische Eigenschaften und ein hervorragendes Stromleitungsvermögen.
