Erdungsschalter vs. Trennschalter vs. Leistungsschalter: Kernunterschiede

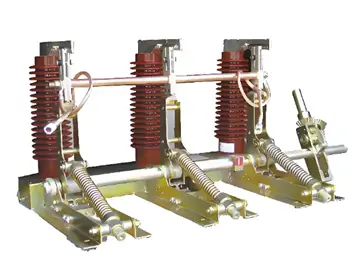

1. Was ist ein Erdungsschalter?

Ein Erdungsschalter ist eine Sicherheitsschutzeinrichtung im Stromnetz. Sein Hauptzweck besteht darin, eine zuverlässige elektrische Verbindung zwischen den leitfähigen Teilen einer elektrischen Anlage (Leistungsschalter, Trennschalter, Transformator usw.) und der Erde herzustellen, während die Anlage für Wartungsarbeiten spannungsfrei geschaltet ist.

Seine Hauptfunktionen umfassen:

• Ableitung von Restladungen: Leitet jegliche statische Ladung oder induzierte Spannung, die nach der Abschaltung möglicherweise noch an der Anlage vorhanden ist, sicher in die Erde ab.
• Verhinderung von Verletzungen durch Spannungsführung: Im Falle einer Fehlbedienung oder plötzlichen Wiedereinschaltung erzeugt der Erdungsschalter absichtlich einen Kurzschluss, wodurch die vorgeschalteten Schutzeinrichtungen schnell ausgelöst und die Stromversorgung unterbrochen werden, um so das Wartungspersonal zu schützen.
• Schalten von induzierten Strömen: An Mehrfachleitungsmasten oder eng beieinander liegenden parallelen Freileitungen induzieren benachbarte unter Spannung stehende Kreise Spannung und Strom auf dem für Wartungsarbeiten abgeschalteten Kreis. Der Erdungsschalter wird verwendet, um solche induzierten Ströme sicher zu schließen und zu öffnen.

Je nach Anwendung werden Erdungsschalter in zwei Kategorien unterteilt:

• Wartungserdungsschalter (ES): Wird hauptsächlich für die routinemäßige Erdung von Anlagen während der Wartung verwendet.
• Schnellschaltender (Fehler-Einschalt-) Erdungsschalter (FES): Kann zusätzlich zur Wartungserdung auf Kurzschlussstrom einschalten. Er ist in der Regel mit einem schnellen Antriebsmechanismus ausgestattet: Tritt in einem GIS (gasisolierte Schaltanlage) ein Isolationsfehler oder internes Lichtbogen auf, schließt der FES schnell, um einen gezielten Erdschluss zu erzeugen, der den Relaisschutz auslöst, sodass der Leistungsschalter am entfernten Leitungsende auslöst und den Fehler beseitigt.

2. Kernunterschiede

Die drei Geräte haben klar getrennte Rollen, was sich am prägnantesten in Bezug auf Lichtbogenlöschfähigkeit, Schaltzeitpunkt und Hauptfunktion ausdrückt:

3. Direkter Vergleich

• Leistungsschalter: Kann sowohl Laststrom als auch Kurzschlussstrom unterbrechen; mit Lichtbogenlöscheinrichtungen ausgestattet; seine Rolle ist Steuerung und Schutz (Fehlerbeseitigung). Bei der Abschaltung wird er zuerst geöffnet; bei der Einschaltung wird er zuletzt geschlossen.

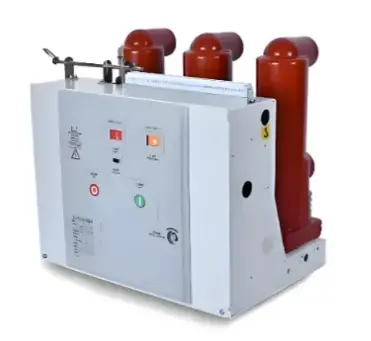

Feststehender, vollvergossener Vakuum-Leistungsschalter

• Trennschalter: Darf niemals Laststrom oder Kurzschlussstrom unterbrechen; hat keine Lichtbogenlöscheinrichtung; seine Rolle ist die physische Trennung (sichtbare Trennstelle). Bei der Abschaltung wird er nach dem Leistungsschalter geöffnet; bei der Einschaltung wird er vor dem Leistungsschalter geschlossen.
• Erdungsschalter: Darf niemals Laststrom oder Kurzschlussstrom unterbrechen (der FES kann auf Kurzschlussstrom schließen); hat keine Lichtbogenlöscheinrichtung; seine Rolle ist die sichere Erdung (Schutz vor elektrischem Schlag und unbeabsichtigter Spannungsführung). Bei der Abschaltung wird er zuletzt geschlossen; bei der Einschaltung muss er zuerst geöffnet werden.

4. Klassische Schaltfolge (Fünf-Sicherheiten-Logik)

Bei Schalthandlungen im Stromnetz müssen die drei Geräte in einer strengen Reihenfolge bedient werden:

Moderne Hochspannungsschaltanlagen bieten in der Regel eine mechanische Verriegelung zwischen dem Trennschalter und dem Erdungsschalter: Der Erdungsschalter kann erst betätigt werden, nachdem der Trennschalter geöffnet wurde, und der Trennschalter kann nicht betätigt werden, während der Erdungsschalter geschlossen ist – was eine solche Fehlbedienung physikalisch unmöglich macht.

5. Zusammenfassung

Leistungsschalter, Trennschalter und Erdungsschalter erfüllen jeweils eine eigene, klar definierte Rolle im Stromnetz. Der Leistungsschalter übernimmt die Stromunterbrechung und den Fehlerschutz, der Trennschalter sorgt für eine sichtbare physische Trennstelle, und der Erdungsschalter gewährleistet eine sichere Erdung während der Wartung.

Durch strenge mechanische Verriegelung und eine disziplinierte Bediensequenz arbeiten die drei Geräte zusammen, um den sicheren Betrieb des Stromnetzes zu gewährleisten.
