SF6-Tankschalter – Warum dominieren reine Federantriebe im 40,5-kV–252-kV-Bereich?

Bei Totpannel-SF6-Leistungsschaltern im Spannungsbereich von 40,5 kV bis 252 kV haben sich reine Federantriebe als absoluter Mainstream etabliert. Dies liegt nicht daran, dass die Ausgangsenergie des Federantriebs zugenommen hat, sondern weil revolutionäre Fortschritte in der Lichtbogenlöschtechnik den Betriebsenergiebedarf erheblich reduziert haben – wodurch die erheblichen Vorteile des Federantriebs in Bezug auf Zuverlässigkeit und Wartungsfreiheit deutlich hervortreten.

Die Gründe lassen sich aus drei Dimensionen analysieren: "technische Voraussetzung", "inhärente Vorteile des Federantriebs" und "strukturelle Kompatibilität".

1. Technische Voraussetzung: Selbstblas-Lichtbogenlöschtechnik reduziert die "Betriebsenergie" erheblich

• Frühe Puffer-Löschtechnik (hoher Betriebsenergiebedarf): Frühe SF6-Leistungsschalter verwendeten vorwiegend das "Puffer"-Löschprinzip. Beim Öffnen musste der Antrieb eine enorme mechanische Kraft aufbringen, um das SF6-Gas zwangsweise zu komprimieren und einen Hochdruck-Gasstrom zur Löschung des Lichtbogens zu erzeugen. Dieser Ansatz erforderte eine extrem hohe Betriebsenergie. Bei höheren Spannungsebenen war die Energieabgabe von Federantrieben schlichtweg unzureichend, was den Einsatz komplexer, leistungsstarker hydraulischer oder pneumatischer Antriebe erforderlich machte.

• Moderne Selbstblas-Löschtechnik (drastisch reduzierter Betriebsenergiebedarf): Moderne 40,5-kV-252-kV-SF6-Leistungsschalter haben vollständig die "Selbstblas-Löschtechnik (thermische Expansion + Hilfspuffer)" eingeführt. Diese nutzt auf geniale Weise die erhebliche Wärme, die vom Kurzschlusslichtbogen selbst erzeugt wird, um eine schnelle thermische Expansion und einen Druckanstieg im SF6-Gas zu verursachen – wodurch es sich effektiv "selbst ausbläst". Infolgedessen muss der Antrieb nur minimale Energie aufbringen (hauptsächlich zur Überwindung der mechanischen Reibung, der Öffnungsfederkraft und eines geringen Hilfspufferaufwands). Die Betriebsenergie wird erheblich reduziert (bei einigen Konstruktionen werden Reduzierungen von 40 %–50 % erreicht) und liegt genau im ausgereiften Ausgangsenergiebereich von reinen Federantrieben.

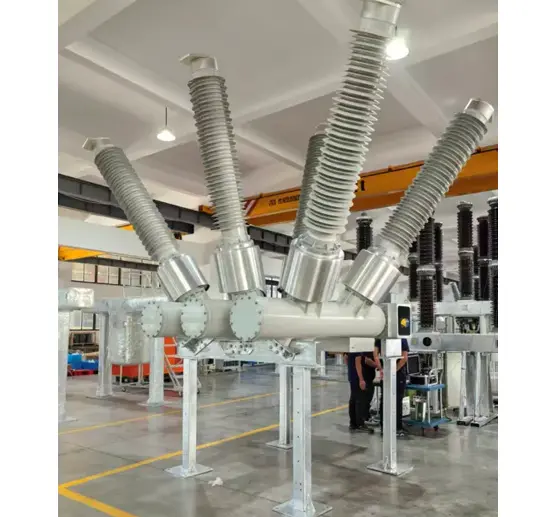

Physisches Foto des RHD-170 Totpannel-SF₆-Leistungsschalters

2. Inhärente Vorteile reiner Federantriebe

Sobald die Betriebsenergie nicht mehr der Engpass ist, werden die Vorteile reiner Federantriebe überwältigend deutlich:

• Keine Leckagerisiken, extrem hohe Zuverlässigkeit: Hydraulische Antriebe sind anfällig für Ölleckagen, das Festkleben von Hydraulikventilen und Druckverluste durch Undichtigkeiten. Pneumatische Antriebe sind anfällig für Gasleckagen und Ausfälle des Luftkompressors. Reine Federantriebe, die rein mechanische Getriebe sind (Zahnräder, Nocken, Gestänge, Federn), haben keine Probleme mit Hochdruckflüssigkeitsleckagen, was die Wahrscheinlichkeit von Nichtauslösungen und Fehlauslösungen erheblich verringert.

• Hervorragende Umweltanpassungsfähigkeit: Die Viskosität des Hydrauliköls in hydraulischen Antrieben nimmt in extrem kalten Umgebungen erheblich zu, was zu einem trägen Ansprechverhalten oder sogar zum Ausfall führt. Pneumatische Antriebe sind anfällig für Ausfälle durch Kondensation und Vereisung in den Gasleitungen. Die mechanische Leistung reiner Federantriebe wird von der Umgebungstemperatur praktisch nicht beeinflusst, was sie besonders für raue Außenbereiche geeignet macht.

• Praktisch "wartungsfrei": Federantriebe haben relativ einfache Strukturen mit weniger Komponenten. Abgesehen von einer regelmäßigen mechanischen Schmierung erfordern sie keine häufigen Überprüfungen des Ölstands, des Öldrucks oder des Pumpenbetriebsstatus wie hydraulische/pneumatische Antriebe, was zu extrem niedrigen Lebenszyklus-Wartungskosten führt.

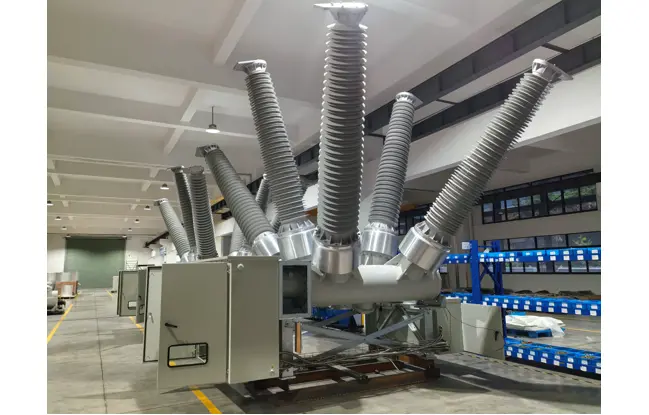

Physisches Foto des RHD-252 Totpannel-SF₆-Leistungsschalters

3. Perfekte Übereinstimmung mit der "40,5-kV-252-kV-Totpannel"-Struktur

• Spannungsschwelle: Im Bereich von 40,5 kV bis 252 kV sind die Kontaktabstände und die bewegte Masse moderat. Moderne Energiespeicherfedern und hochfeste Legierungsmaterialien erfüllen die Geschwindigkeitsanforderungen für Öffnungs- und Schließvorgänge vollständig. (Hinweis: Bei 500-kV- oder 800-kV-UHV-Leistungsschaltern kommt aufgrund mehrfacher Unterbrechungsstellen, längerer Verfahrwege und extrem schwerer beweglicher Teile ein beträchtlicher Teil immer noch hydraulische oder hydraulisch unterstützte Federantriebe zum Einsatz.)

• Integrationsanforderungen von Totpannel-Leistungsschaltern: Die Kontakte von Totpannel-Leistungsschaltern sind in einem geerdeten Metalltank eingeschlossen, der einen niedrigen Schwerpunkt und eine hochkompakte Struktur aufweist. Federantriebe sind kompakt in der Größe und werden typischerweise direkt an einem Ende des Tanks montiert. Durch eine einfache rotierende Hauptwelle wird eine dreiphasige mechanische Kopplung (dreiphasiges gemeinsames Gehäuse oder dreiphasiger Verbundbetrieb) leicht erreicht, mit minimalen Übertragungskomponenten und hohem mechanischem Wirkungsgrad – was den gesamten Platzbedarf der Ausrüstung weiter reduziert.

Fazit

Die weit verbreitete Einführung von reinen Federantrieben in 40,5-kV-252-kV-Totpannel-SF6-Leistungsschaltern ist das Ergebnis der Konvergenz von "physikalischer Energiereduzierung durch Selbstblas-Löschkammern" und "hoher Zuverlässigkeit reiner mechanischer Strukturen". Er erreicht die stabilste Leistungsschalterunterbrechung mit minimalen mechanischen Kosten und stellt die ausgereifteste und wirtschaftlichste Konstruktionsrichtung für Mittel- und Hochspannungsschaltanlagen dar.

Die Rockwill Dead-Tank SF6-Leistungsschalter der RHD-Serie verkörpern diese Konstruktionsphilosophie. Diese Baureihe schließt alle spannungsführenden Teile vollständig in einem geerdeten, mit SF6 gefüllten Metalltank ein, was eine schnelle Lichtbogenlöschung und eine effiziente Fehlerstromunterbrechung ermöglicht, um den Netzbetrieb umfassend zu schützen. Die Bauweise mit niedrigem Schwerpunkt bietet eine hervorragende seismische Beständigkeit und bewältigt zuverlässig extreme Klimabedingungen und andere raue Umgebungsbedingungen. Die Anlage integriert Durchführungen und Stromwandler und unterstützt multifunktionale Steuerungen wie Messung und Schutz. Sie wird umfassend in Anwendungsszenarien der Mittel- und Hochspannungsverteilung in den Bereichen Energie, Metallurgie, Verkehr und anderen Industriesektoren eingesetzt.
Bearbeitet von：Garca
