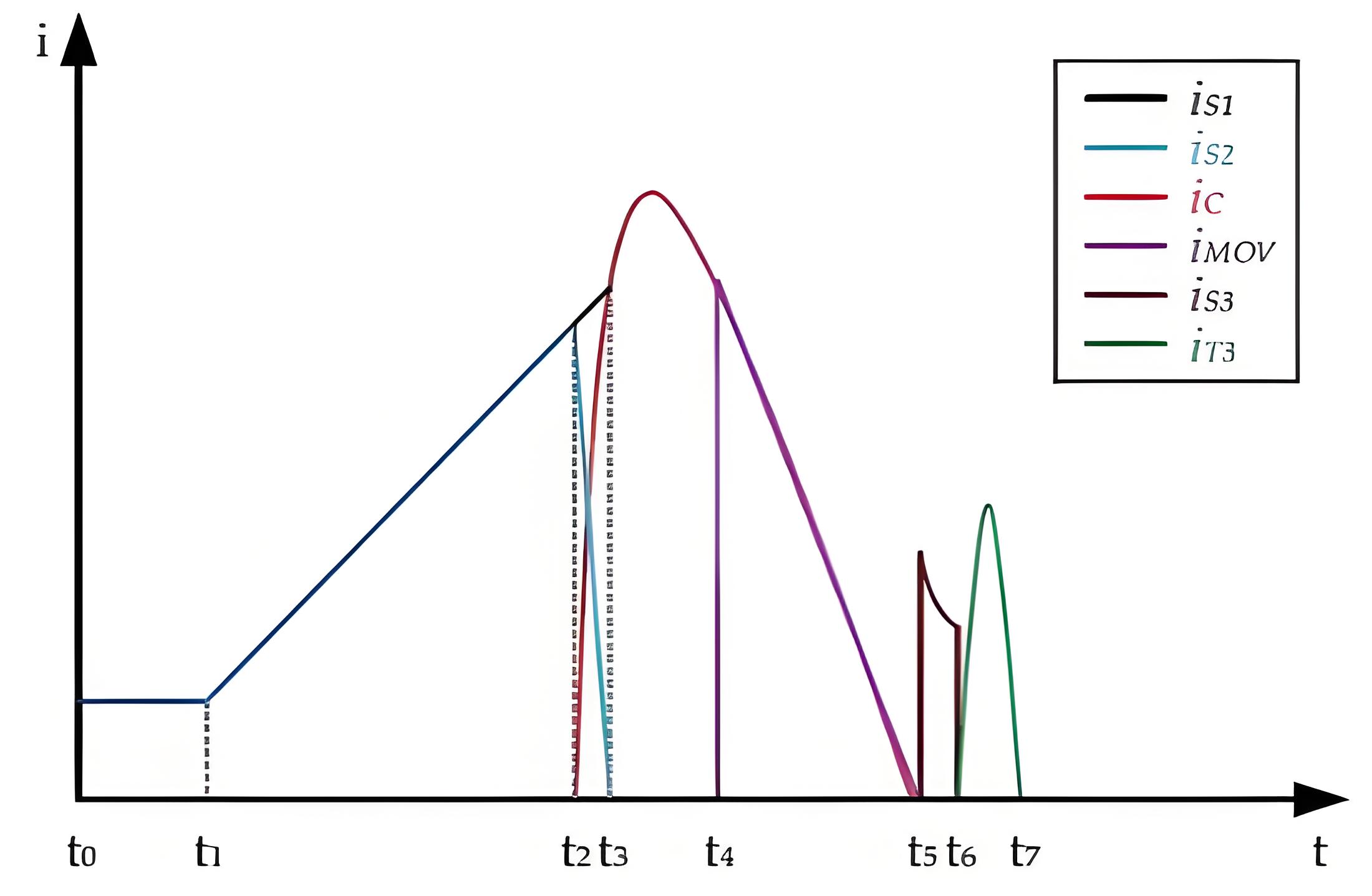

Stromverlaufsformen des Hochspannungs-Hybrid-Gleichstrom-Schalters

Der Betrieb eines Hybrid-Schalters wird in acht Intervalle unterteilt, die vier Betriebsmodi entsprechen. Diese Intervalle und Modi sind wie folgt:

• Normaler Modus (t0~t2): In diesem Intervall wird die Energie nahtlos zwischen den beiden Seiten des Schalters übertragen.

• Unterbrechungsmodus (t2~t5): Dieser Modus wird verwendet, um Fehlerströme zu unterbrechen. Der Schalter trennt schnell den defekten Abschnitt, um weitere Schäden zu verhindern.

• Entlade-Modus (t5~t6): In diesem Intervall wird die Spannung über dem Kondensator auf seinen Nennwert reduziert. Dies stellt sicher, dass der Kondensator sicher entladen und für die nächste Operation bereit ist.

• Umkehr-Modus (t6~t7): Dieser Modus wird verwendet, um die Polarität des Kondensators zu ändern. Die Polumkehr bereitet den Kondensator für nachfolgende Operationen vor und gewährleistet eine ordnungsgemäße Funktionalität.

Wichtige Komponenten und ihre Funktionen

• IS1: Restglichtrenner. Diese Komponente ist dafür verantwortlich, jeden verbleibenden Gleichstrom zu unterbrechen, der nach der Unterbrechung des Hauptstroms übrig bleibt.

• IS2, S3: Schnelle mechanische Schalter. Diese Schalter sind so konzipiert, dass sie den Stromkreis schnell öffnen und schließen, um kurze Reaktionszeiten bei Fehlersituationen zu gewährleisten.

• IC: Hilfszweig-Kondensator-Strom. Dieser Strom fließt durch den Hilfszweig-Kondensator, der zur Energiespeicherung und -freisetzung während des Betriebs des Schalters beiträgt.

• I MOV: Metalloxid-Varistor (MOV)-Strom. Der MOV wird verwendet, um den Schaltkreis vor Überspannungen zu schützen, indem er die Spannung auf ein sicheres Niveau begrenzt.

• IT3: Thyristor-Strom zur Umkehrung der Polarität des Kondensators. Dieser Strom fließt durch den Thyristor, um die Polarität des Kondensators während des Umkehr-Modus umzukehren.
