72,5-kV-Tank-Vakuumleistungsschalter: Vorteile integrierter Messwandler

Der 72,5-kV-Totkasten-Vakuumleistungsschalter beherbergt die Vakuumschaltkammer in einem geerdeten Metallgehäuse. Seine integrierten Messwandler—typischerweise in Durchführungs-Bauweise—bieten erhebliche umfassende Vorteile gegenüber herkömmlichen porzellanummantelten Leistungsschaltern.

Die Kernvorteile des integrierten Wandlerdesigns werden im Folgenden analysiert:

1. Kompakte Bauweise und Raumoptimierung

• Kein unabhängiges Fundament erforderlich: Die integrierten Wandler werden direkt auf den Abgangs-Durchführungshülsen des Leistungsschalters montiert, wodurch separate Betonfundamente, Tragstrukturen und der zusätzliche Installationsraum entfallen, der üblicherweise für porzellanummantelte Schalter benötigt wird.

• Reduzierte Stellfläche: Durch die Integration von Leistungsschalter und Messwandlern in eine einzige Einheit kann die Feldbreite der Umspannstation erheblich reduziert werden—was besonders vorteilhaft für städtische Umspannstationen mit begrenzter Flächenverfügbarkeit oder containerisierte mobile Umspannstationen ist.

• Niedrigere Projektkosten: Einsparungen werden durch reduzierte Fundamentarbeiten, minimierte Primärleiterverbindungen und verkürzte Sekundärkabelwege erzielt, wodurch die gesamten Bauausgaben gesenkt werden.

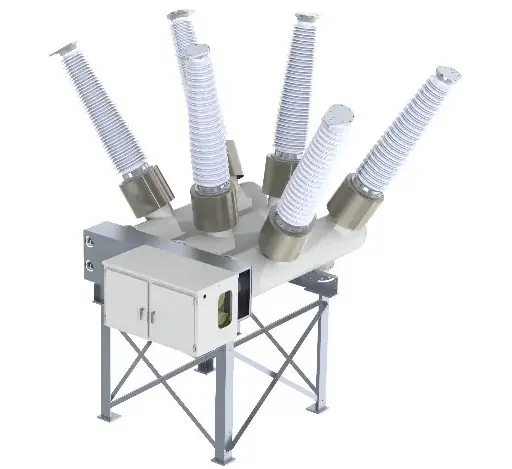

Rockwill RVD-Serie Totkasten-Vakuumleistungsschalter

2. Überragende Leistungsschutzeigenschaften

• Beseitigung von Schutztotzonen: Die Totkasten-Ausführung platziert die integrierten Wandler typischerweise auf beiden Seiten der Vakuumschaltkammer, wodurch sichergestellt wird, dass die Schutzzone den Leistungsschalter selbst ohne tote Winkel abdeckt. Im Falle eines Überschlags innerhalb der Durchführung oder der internen Komponenten reagiert das Schutzsystem sofort und leitet eine Auslösung ein.

• Hohe Immunität gegen elektromagnetische Störungen: Die Wandler befinden sich in der Nähe oder innerhalb des geerdeten Metalltanks, was hervorragende Abschirmwirkungen bietet. Sekundärsignale sind daher weniger anfällig für externe Hochspannungs-Elektrofeldstörungen.

3. Hohe Zuverlässigkeit und Umweltanpassungsfähigkeit

• Hervorragende seismische Leistung: Der Totkastenleistungsschalter weist einen niedrigen Schwerpunkt auf, und die integrierten Wandler sind starr mit der Hauptstruktur verbunden, was eine außergewöhnliche Gesamtstabilität gewährleistet, die hochintensiven seismischen Belastungen standhalten kann.

• Verbesserter Widerstand gegen Verschmutzung und klimatische Bedingungen: Die Wandler werden durch das Metallgehäuse oder den unteren Teil der Durchführungen geschützt, was sie vor direkter Sonneneinstrahlung, Regen, Schnee oder Salznebel abschirmt. Dies verlangsamt die Isolationsalterung erheblich und verlängert die Wartungsintervalle.

• Vereinfachter Transport und Installation: Der Leistungsschalter und die Wandler werden im Werk vollständig montiert und getestet und dann als integrierte Einheit versandt. Die Installation vor Ort erfordert nur eine geringfügige Neupositionierung der Durchführungen und Anschlussarbeiten.

4. Sicherheit und ökologische Nachhaltigkeit

• Erhöhte Sicherheit durch Design mit niedrigem Schwerpunkt: Die geerdete Tankstruktur stellt sicher, dass Betriebs- und Wartungspersonal bei Inspektionen nicht mit dem stromführenden Außengehäuse der Wandler in Berührung kommen muss.

• Umweltfreundlicher Trend: Auf der 72,5-kV-Ebene wird die Kombination aus Vakuumschaltung und integrierten Wandlern typischerweise mit sauberer trockener Luft oder Stickstoffisolierung gepaart, wodurch die mit SF₆ verbundenen Treibhausgasemissionsrisiken vollständig eliminiert und die Notwendigkeit einer Drucküberwachung im Zusammenhang mit Wandlergasleckagen vermieden wird.

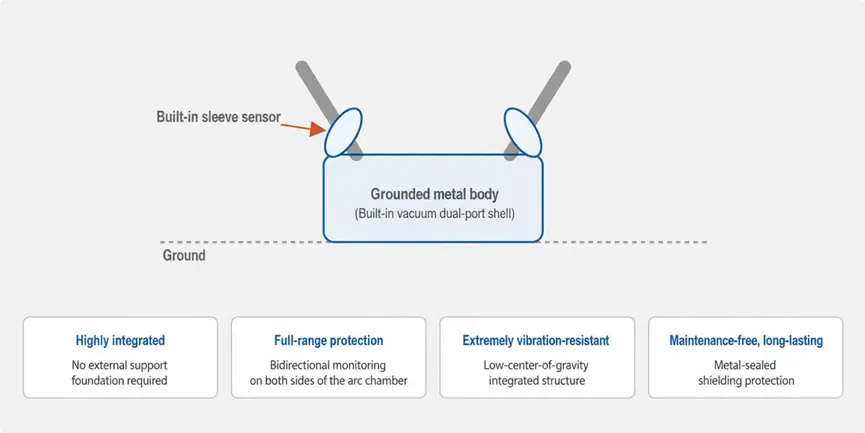

Visuelle Veranschaulichung: Anordnung der integrierten Messwandler in Leistungsschaltern in Totkastenbauweise.

Fazit: Der wichtigste Vorteil integrierter Messwandler in 72,5-kV-Vakuumleistungsschaltern in Totkastenbauweise liegt in der optimalen Balance zwischen Kosteneffizienz und Sicherheit und Zuverlässigkeit. Dieses Design reduziert nicht nur den Flächenverbrauch und die Tiefbauarbeiten für erhebliche Kosteneinsparungen, sondern erreicht auch einen totzonenfreien Leistungsschutz durch die beidseitige Wandlerplatzierung, was es zu einer idealen Lösung für die Entwicklung kompakter, intelligenter Umspannstationen macht.

Rockwill Vakuum-Leistungsschalter in Totkastbauweise (RVD-Serie) basieren auf fortschrittlichen Kerntechnologien und langjähriger Erfahrung in der Massenproduktion. Ausgestattet mit Vakuumschaltkammern und Trockenluftisolierung, erzeugt der Abschaltvorgang keine Gaszersetzung und gewährleistet so eine hohe Zuverlässigkeit. Das Produkt folgt den Prinzipien des umweltfreundlichen Designs (3R-Kriterien und LS-Standards) und optimiert dabei die Gesamtlebenszykluskosten. Mit hervorragendem Lichtbogenlöschvermögen und robuster Stoßspannungsfestigkeit passt es sich gut an komplexe Netzbedingungen an. Darüber hinaus erfordert die Vakuumschaltkammer-Einheit keine routinemäßige Wartung, was die Betriebskosten erheblich senkt.
Bearbeitet von: Garca
