| العلامة التجارية | Xinyouxiang |
| رقم النموذج | جهاز الأمان متعدد الإيقاف الطارئ SAFE-MULTI |
| التردد المقنن | 50/60Hz |
| سلسلة | SAFE |

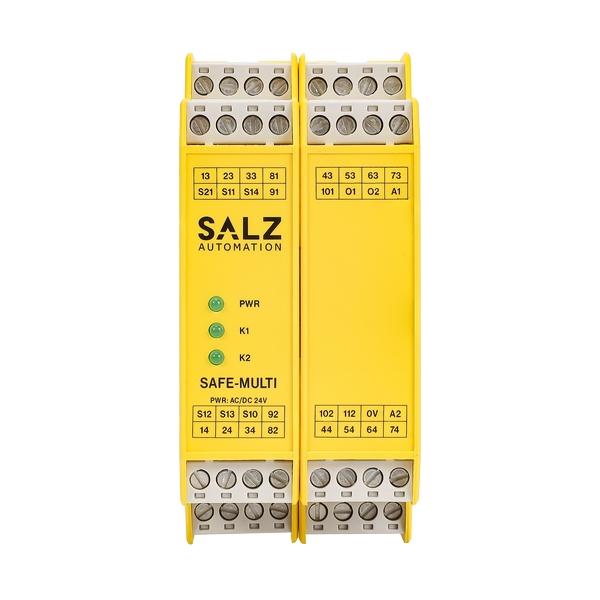

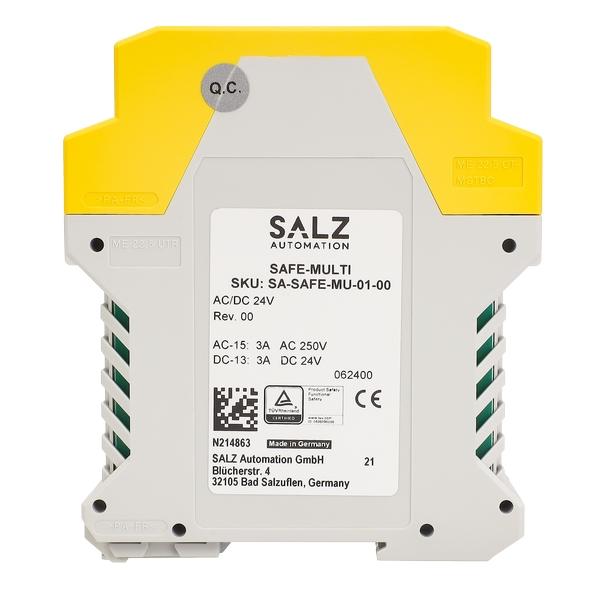

SAFE-MULTI هو جهاز تتابع أمان لوقف الطوارئ ومراقبة الأبواب والأستار الضوئية حتى SIL 3 و Cat. 4، PL e وفقًا للمعايير EN 62061 / EN 61508 و EN ISO 13849، معتمد من TÜV Rheinland، يعمل بقناة واحدة أو قناتين مع أو بدون كشف الدائرة المتقاطعة، بدء آلي ويدوي، 7 ملامسات تتابع أمان، الجهد المدخل الاسمي: 24 فولت متناوب/مستمر، القدرة القصوى للتبديل 250 فولت متناوب / 6 أمبير، مجموعات محطات التوصيل القابلة للتركيب
جهاز تتابع أمان لزر وقف الطوارئ ومفاتيح الأبواب والأستار الضوئية
الوظيفة
7 ملامسات تتابع أمان، 4 ملامسات مساعدة، 2 خرج PNP، إدخال قناة واحدة أو قناتين، بدء آلي ويدوي، حتى SIL 3 / Cat. 4، PL e، 24 فولت متناوب/مستمر، العرض: 45 مم
الميزات
7 ملامسات أمان N/O
4 ملامسات مساعدة N/C
2 خرج PNP
إدخال قناتين
| المعلمة | المواصفات |
|---|---|
| وفقًا لـ | EN 60204-1؛ EN ISO 13849-1؛ IEC 62061 |
| جهد التشغيل | AC/DC 24 V +/- 10 % |
| استهلاك الطاقة | AC 8.5 VA/DC 4.5 W |
| تردد التغذية الاسمي | 50 - 60 Hz |
| ملامسات الأمان | 7 ملامسات أمان غير مؤجلة (NO) |
| ملامسات المساعدة | 4 ملامسات مساعدة غير مؤجلة (NC) |
| أطراف الخرج العاكس المساعد (O1، O2) | DC 24 V/30 mA، محمي ضد التيار الزائد |
| الجهد الأقصى للتبديل | AC 250 V |
| التقييد الكهربائي لملامسات الأمان (13-14، …، 73-74)
|
AC: 250 V، 2000 VA، 8 A للحمل المقاوم
|
| التيار الكلي الأقصى عبر جميع
|
35 A مع مسافة 10 مم بين الأجهزة
|
| التقييد الكهربائي لملامسات المساعدة | AC: 250 V، 2000 VA، 8 A للحمل المقاوم
|
| الحمل الأدنى للملمس | 5 V، 10 mA |
| المقاومات الخارجية | 10 A gG (NO)؛ 6 A gG (NC) |
| تأخير الإغلاق الأقصى | < 30 ms |
| تأخير الفتح الأقصى | عبر S12 أو S13/S14 < 20 ms |
| وقت الاستعادة | < 500 ms |
| الطول الأقصى لخط التحكم | 2×1000 m عند 1.5 mm²، 2×500 m عند 0.75 mm² |
| عرض السلك | 0.14 - 2.5 mm² |
| لحظة الشد (الأدنى/الأقصى) | 0.5 Nm/0.6 Nm |
| مادة الملمس | AgSnO₂ |
| عمر الخدمة | ميكانيكي تقريباً 1×10⁷ |
| الجهد المقاوم للأنبوب النبضي المعتمد، المسار التسرب/الفجوة الهوائية | 4 kV (DIN VDE 0110-1) |
| جهد العزل الاسمي | 250 V |
| درجة التلوث/فئة الجهد الزائد | 2/3 (DIN VDE 0110-0) |
| الحماية | IP20 |
| نطاق درجة الحرارة المحيطة | -15 °C إلى +40 °C |
| نطاق درجة الحرارة للتخزين | -15 °C إلى +85 °C |
| الارتفاع الأقصى | ≤ 2000 m (فوق مستوى سطح البحر) |
| الوزن تقريباً | 350 g |
