| العلامة التجارية | Rw Energy |
| سلسلة | RGIS,DFW,XGN15 |

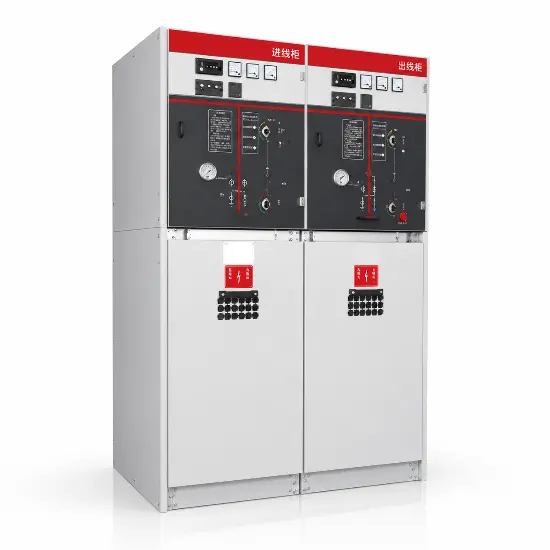

وحدة الحلقة الرئيسية (RMU) هي معدات تحويل مدمجة ومغلقة معدنياً للتوزيع الثانوي للجهد المتوسط — تتكون عادةً من وحدتي دخول للحلقة ومغذٍ للمحول، مصممة لحماية وتحويل وعزل فروع الشبكة. توفر شركة Rockwell Energy وحدات الحلقة الرئيسية من 12 إلى 24 كيلو فولت، مع خيارات خالية من سداسي فلوريد الكبريت.
تعد وحدة الحلقة الرئيسية العمود الفقري لشبكات الجهد المتوسط الحضرية والصناعية — وهي الوحدة التي تربط محولات التوزيع بالحلقة، مع عزل الأعطال والحفاظ على استمرار تدفق الإمداد.
تقع وحدة الحلقة الرئيسية بين مغذيين حيّين لشبكة حلقية وتغذي محول توزيع. وهي تجمع عادةً بين مفاتيح الحلقة على كلا الجانبين مع مغذٍ للمحول يستخدم مجموعة مفتاح-مصهر أو قاطع دائرة فراغي. تُصنف وحدات الحلقة الرئيسية وفقاً لمعيار IEC 62271 وتُصنع في هيكل مدمج ومغلق معدنياً، وغالباً ما يكون مملوءاً بغاز سداسي فلوريد الكبريت أو، بشكل متزايد، خالياً منه، وذلك للتركيب في الأكشاك والأقبية وعلب التركيب على الأعمدة.
تربط مفاتيح قطع الحمل الوحدة بكل من مغذيات الحلقة، مما يسمح بعزل الأقسام بينما تظل الحلقة حية.
تحمي خلية مجموعة المفتاح-المصهر أو قاطع الدائرة الفراغي وتقوم بتحويل محول التوزيع المغذى من الحلقة.
في حالة حدوث عطل في الكابل، يتم عزل القسم المتأثر ويحتفظ باقي الحلقة بالطاقة.
يعد وسط العزل أكبر عامل تمييز في تصميم وحدات الحلقة الرئيسية اليوم.
تستخدم وحدات الحلقة الرئيسية التقليدية غاز سداسي فلوريد الكبريت، الذي تبلغ إمكانية احتراره العالمي حوالي 23,500 ضعف ثاني أكسيد الكربون. تتجه الصناعة نحو بدائل ذات إمكانية احترار عالمي صفري. تستخدم مجموعة وحدات الحلقة الرئيسية الخالية من سداسي فلوريد الكبريت من شركة Rockwell Energy هواءً نقيًا أو هواءً جافًا أو عزلًا صلبًا مع قطع فراغي محكم — بدون غازات دفيئة، بدون تقارير عن غازات الفلور، وبدون تكاليف استرداد في نهاية العمر الافتراضي. إذا كنت تقارن بين الخيارات، فاقرأ دليلنا حول الهواء النقي مقابل سداسي فلوريد الكبريت واطلع على وحدة الحلقة الرئيسية البديلة الخالية من سداسي فلوريد الكبريت.
| وحدة الحلقة الرئيسية بسداسي فلوريد الكبريت | وحدة الحلقة الرئيسية الخالية من سداسي فلوريد الكبريت | |
|---|---|---|
| العزل | غاز سداسي فلوريد الكبريت | هواء نقي/جاف أو صلب |
| إمكانية الاحترار العالمي | ≈ 23,500 × CO2 | صفر |
| القطع | سداسي فلوريد الكبريت / فراغ | فراغ محكم |
| نهاية العمر الافتراضي | استرداد الغاز | إعادة التدوير القياسية |
قيم تمثيلية؛ يتم إعداد ورقة البيانات المعتمدة عند الطلب — اتصل بنا.
| المعلمة | القيمة النموذجية |
|---|---|
| الجهد المقنن | 12kV / 24kV |
| التردد المقنن | 50 / 60 Hz |
| تيار القضبان المقنن | 630A (حتى 1250A عند الطلب) |
| تيار التحمل المقنن لفترة قصيرة | 20kA / 3s (25kA عند الطلب) |
| التكوين | وحدتا دخول للحلقة + مغذي محول (مفتاح-مصهر / قاطع دائرة فراغي) |
| العزل | خالي من سداسي فلوريد الكبريت: هواء نقي/جاف أو صلب — إمكانية الاحترار العالمي 0 |
| الهيكل المغلق | مغلق معدنياً، للأكشاك / الأقبية / التركيب على الأعمدة |
| المعيار | IEC 62271-1, -102 / -103 |
هي وحدة مفاتيح معدنية مدمجة مخصصة للتوزيع الحلقي للجهد المتوسط — وتتألف عادةً من مغذيين حلقيين ومغذي محول — وتُستخدم للتبديل والحماية وعزل أقسام الشبكة.
تتراوح عادةً بين 12 كيلو فولت و40.5 كيلو فولت، لتطابق جهود التوزيع الثانوي. وتتوفر فئات أعلى عند الطلب.
نعم. تتولى قواطع التفريغ المفرغ المحكمة قطع التيار، بينما يتولى العزل الهوائي/الصلب تحمل الجهد، وقد خضعت لاختبارات النوع وفقًا لمعيار IEC 62271.
نعم. نحن نُصنِّع للموزعين وشركات الهندسة والمشتريات والبناء بموجب عقود التصنيع الأصلي والتصميم الأصلي، مع استخدام لوحة الاسم والوثائق الخاصة بكم.
