| العلامة التجارية | ROCKWILL |
| رقم النموذج | 27kV 15.5kV خارجي فراغ قاطع تيار أحادي الطور |
| التردد المقنن | 50/60Hz |
| تيار الشحن الخطي المقنن | 10A |
| مستوى IP | IP66 |
| سلسلة | RWDRC |
الوصف:
تم تصميم سلسلة RWDRC من أجهزة إعادة التوصيل الأحادية الطور وفقًا للمواصفة IEC 62291-111-2019 (IEEE C37.60-2018). إنها منتجات حلول الشبكة التوزيعية التي تجمع بين تقنيات متعددة مثل حماية التيار والاتصال والتزويد الذاتي بالطاقة من تيار الخط. فيما يتعلق بتحديد موقع العطل، يستخدم الجهاز مجموعة متنوعة من الوسائل التقنية المتقدمة، مثل تقنية الموجة المسافرة وطريقة المعاوقة.
عند حدوث عطل في الكابل، يمكن لهذه التقنيات تحديد موقع نقطة العطل بشكل سريع ودقيق بمعدل خطأ صغير جدًا. هذا يقلل بشكل كبير من وقت استكشاف وإصلاح العطل، مما يقلل من وقت انقطاع التيار الكهربائي وتاثيره على المستخدمين.
يتناسب هذا المنتج لحماية الفروع الجانبية للخطوط الجوية في الشبكة التوزيعية أو حماية حدود المستخدم. عند حدوث عطل دائم على الخط، يمكن قطع العطل بسرعة لمنع انتشار العطل إلى الخط الرئيسي. عند حدوث عطل مؤقت على الخط، يمكن استعادة تغذية الخط من خلال عمليات إعادة التوصيل المتعددة، مما يقلل من وقت انقطاع التيار الكهربائي ويحسن موثوقية التغذية بالكهرباء.
مقدمة عن الوظائف الرئيسية:
اكتشاف العطل والعزل
وظيفة إعادة التوصيل
تحكم بإعادة التوصيل المتعددة
وظيفة التنسيق الحامي

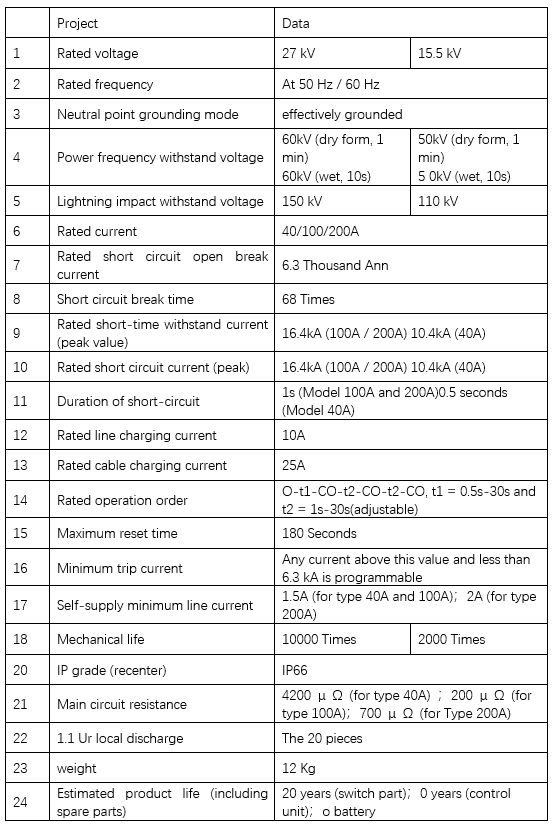

المعلمات التقنية:

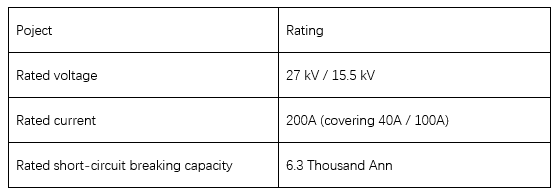

معلمات غرفة إطفاء القوس الفراغي

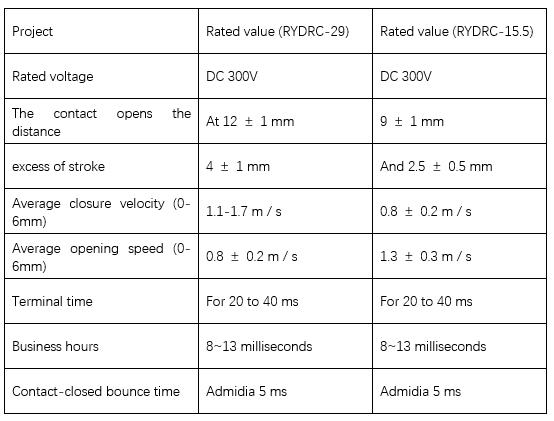

معلمات المحرك المغناطيسي

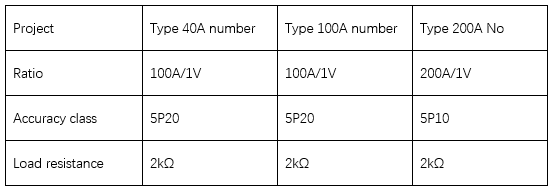

معلمات مستشعر التيار
رسم هيكل الجهاز
هيكل الجهاز:
رسم تخطيطي لتثبيت الجهاز
سؤال: ما هو استخدام أجهزة إعادة التوصيل؟
إجابة: أجهزة إعادة التوصيل هي أجهزة كهربائية تستخدم في أنظمة توزيع الطاقة. وهي تستخدم أساساً لإعادة توصيل الدائرة الكهربائية تلقائياً بعد اكتشاف وإزالة العطل. وهذا يساعد في تقليل انقطاعات التيار الكهربائي وتحسين موثوقية التغذية بالكهرباء من خلال استعادة الكهرباء بسرعة إلى المنطقة المتضررة.
سؤال: ما هو الفرق بين القاطع وأجهزة إعادة التوصيل؟
إجابة: القاطع هو جهاز يمكنه فتح وإغلاق الدائرة تحت الظروف الطبيعية والحالات العطلية لحماية النظام من الزائد والقصور. بينما يتم تصميم أجهزة إعادة التوصيل لإغلاق الدائرة عدة مرات بعد العطل، مع أمل أن يكون العطل مؤقتاً، مما يقلل من وقت الانقطاع.
سؤال: ما هو جهاز الطور الواحد؟
إجابة: جهاز الطور الواحد هو جهاز كهربائي يعمل على تغذية طور واحد. يستخدم التيار المتردد الذي توفره دائرة طور واحد، والتي تحتوي على سلك نشط واحد وسلك محايد واحد. أمثلة شائعة تشمل معظم الأجهزة المنزلية مثل الثلاجات والتلفزيونات والأفران الدقيقة، المصممة للعمل مع التغذية القياسية ذات الطور الواحد في المنازل.
نعم. توفر Rockwill برنامج OEM/ODM شامل لمجموعة RCW من المعاودات. ومع ذلك، نحن مختارون بعناية في اختيار شركائنا — حيث نبحث خصيصًا عن الشركات المصنعة والشركاء المحليين الذين يتمتعون بقدرات تقنية قوية، وخلفية هندسية صلبة، وقدرة خدمة محلية. الهدف هو الشراكة مع الكيانات التي يمكنها ليس فقط التوزيع ولكن أيضًا تقديم الدعم الفني المحلي لتعزيز تكنولوجيتنا المتقدمة.
قاطع الدائرة هو جهاز يمكنه فتح وإغلاق الدائرة في ظل الظروف العادية وظروف العطل لحماية النظام من الأحمال الزائدة ودوائر القصر. أما جهاز إعادة الإغلاق، فقد صُمم لإغلاق الدائرة تلقائياً عدة مرات بعد حدوث العطل، على أمل أن يكون العطل مؤقتاً، مما يقلل من وقت الانقطاع.
يستخدم وسائل تقنية متقدمة تشمل قياس المسافة بالموجة المسافرة وطريقة المعاوقة، مما يحقق هوامش خطأ ضئيلة جداً لتحديد موقع نقطة العطل.
يؤمن الجهاز التغذية الذاتية بالطاقة من تيار الخط — ولا يتطلب أي مصدر طاقة خارجي للتشغيل.
يوفر معيد الإغلاق الذكي القياسي من روكويل دقة عالية ونطاق قياس واسع (2 أمبير - 16,000 أمبير). ما عليك سوى التأكد من أن التيار العادي يقع ضمن هذا النطاق القياسي عند إجراء الاختيار.
نعم. بالإضافة إلى النطاق القياسي من 2 أمبير إلى 16,000 أمبير، توفر شركة روكويل وحدات مُعدّة خصيصاً لقياس وحماية التيار فائق الانخفاض في النطاق من 0.1 أمبير إلى 2 أمبير.
