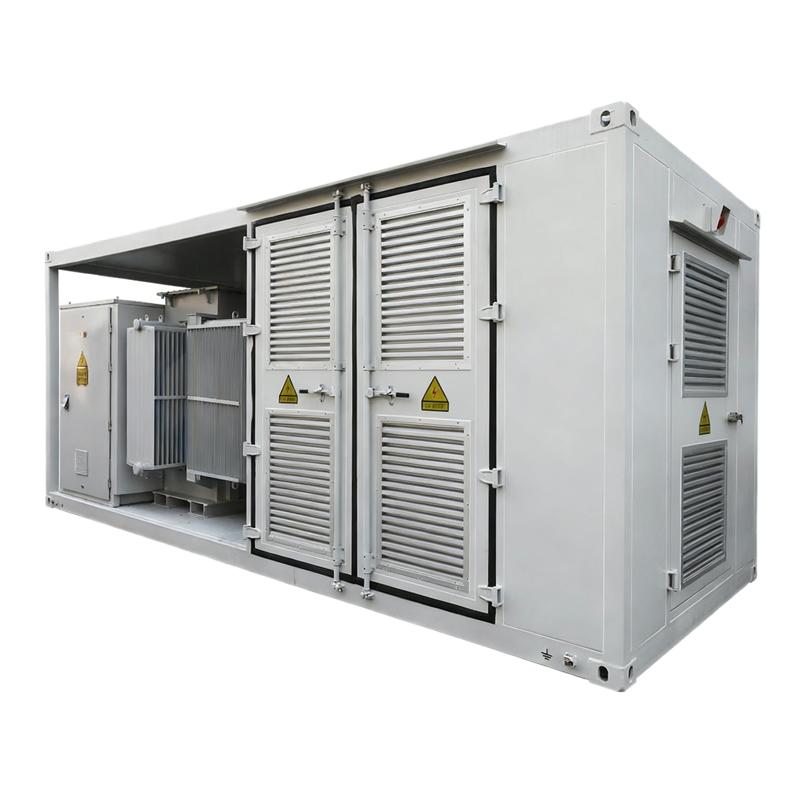

حجرة التعزيز للمحول متعدد الفروع تُقرن بالبطاريات لخفض الذروة

وصف المنتج

تنتمي غرفة التكامل المعززة للمحول متعدد الفروع إلى مجال محطات التحويل، وقد صُممت خصيصاً لمعالجة هدر الطاقة الناتج عن استهلاك الطاقة في أنظمة توليد الطاقة الجديدة. من خلال العمل بالتزامن مع حجرات البطاريات، يمكن لهذا الجهاز تخزين الكهرباء الفائضة التي تولدها أنظمة الطاقة الجديدة. وعندما تصل ذروة الطلب على الطاقة، يتم إطلاق الكهرباء المخزنة كمكمل للشبكة، مما يقضي بشكل فعال على هدر الطاقة.

تشمل قدراتها الأساسية خفض الذروة وملء الوادي (موازنة حمل الشبكة خلال فترات الطلب المرتفع والمنخفض)، وتلبية احتياجات الطاقة الديناميكية للمستخدمين، وتنظيم طاقة الخرج لأنظمة الطاقة الجديدة، وتحسين معدل قبول الشبكة - مما يعزز في النهاية الفوائد الاقتصادية للمستخدمين.

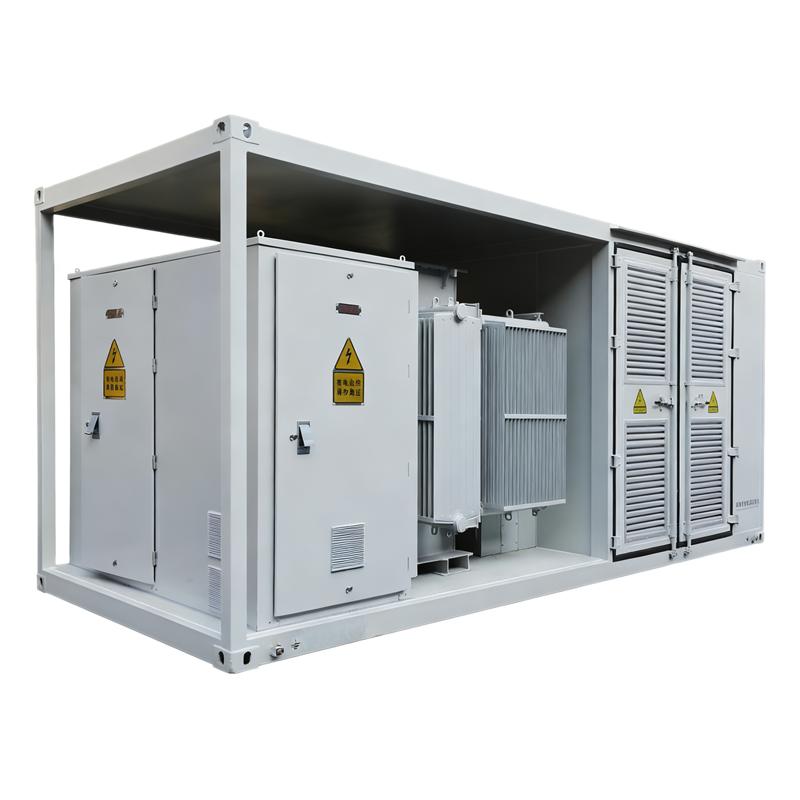

من الناحية الهيكلية، تدمج الغرفة المتكاملة أربعة مكونات رئيسية: قسم التحكم والحماية، وقسم العاكس لنظام تحويل الطاقة (PCS)، وقسم الجهد العالي، وقسم المحول. ومن السمات التصميمية المميزة أن قسم التحكم والحماية موضوعان على نفس الجانب، بينما يوضع قسم المحول بين مقصورة نظام تحويل الطاقة وقسم الجهد العالي. تتيح مقصورة نظام تحويل الطاقة تحويل الطاقة ثنائي الاتجاه: فهي تحول طاقة التيار المتردد من الشبكة إلى طاقة تيار مستمر لشحن حجرة البطارية، وتعيد تغذية طاقة التيار المستمر المخزنة إلى الشبكة كطاقة تيار متردد عندما تتطلب الشبكة طاقة إضافية. وباعتبارها جهاز تخزين طاقة مثالي، يجب استخدامها بالتزامن مع حجرات البطاريات.

الميزات الرئيسية

• تصميم مدمج وتبريد فعال: يتميز بهيكل مدمج يشغل مساحة صغيرة. ومجهز بمشعات خارجية، مما يحقق كفاءة عالية في تبديد الحرارة، مما يضمن تشغيل المعدات ضمن نطاق درجة حرارة مستقرة حتى في ظل ظروف الحمل العالي.

• تكنولوجيا محولات متقدمة: تعتمد تكنولوجيا سلسلة المحولات من الجيل الجديد بهيكل داخلي منطقي. يعزز هذا التصميم الاستقرار التشغيلي والموثوقية، مما يقلل إلى أدنى حد من خطر فشل المعدات أثناء الاستخدام طويل الأمد.

• عزل زيت المحول لجانب الجهد العالي: يستخدم زيت المحول كوسط عازل لمكونات جانب الجهد العالي بجهد 10 كيلو فولت أو 35 كيلو فولت. يقلل هذا بشكل كبير من المسافة الآمنة المطلوبة لعناصر الجهد العالي، مما يعمل على تحسين الحجم الإجمالي للمعدات بشكل أكبر.

• خزان زيت مغلق بالكامل: يعتمد خزان زيت المحول هيكلاً مغلقاً بالكامل، مما يعزل زيت المحول تماماً عن الغلاف الجوي. يقلل هذا التصميم من أكسدة الزيت ويمنع تسرب الرطوبة، مما يحسن بشكل كبير من استقرار النظام وموثوقيته وعمره الافتراضي. بالإضافة إلى ذلك، فهو مجهز بمشعات رقائقية قابلة للفك بسهولة، مما يبسط عمليات الصيانة ويخفض تكاليف الصيانة.

• هيكل مقاوم للتآكل والأشعة فوق البنفسجية: تخضع صدفة الغرفة لعملية رش خاصة، مما يمنحها أداءً ممتازاً في مقاومة التآكل والأشعة فوق البنفسجية (مقاومة التعرض). يمكنها مقاومة التآكل الناتج عن الرمال والرياح والطقس القاسي بشكل فعال، مما يجعلها مناسبة للتشغيل في الهواء الطلق على المدى الطويل.

• مفاتيح عالية الأداء لجانب الجهد المنخفض: مجهز جانب الجهد المنخفض بقواطع دوائر ذكية من النوع الجديد ومفاتيح هوائية بقالب مصبوب. توفر هذه المكونات قدرة كسر عالية (للتعامل مع الزيادات المفاجئة في التيار) وحماية موثوقة ضد التيار الزائد والحمل الزائد ودوائر القصر - مما يؤمن دائرة جانب الجهد المنخفض.

• قدرة المراقبة والتشغيل والصيانة عن بُعد: يمكن تجهيز خزان زيت المحول اختيارياً بمقاييس الضغط ومقاييس الحرارة المزودة بواجهات اتصال. وفي الوقت نفسه، يمكن تجهيز مفتاح الحمل بمفتاح تحرك. تتيح هذه التكوينات المراقبة عن بُعد، والتشغيل عن بُعد، والصيانة عن بُعد للغرفة، مما يقلل من الحاجة إلى التدخل اليدوي في الموقع.

• تخطيط متكامل وموفر للمساحة: من خلال دمج أقسام التحكم والحماية، وعاكس نظام تحويل الطاقة، والجهد العالي، والمحول في وحدة واحدة، تتجنب الغرفة الحاجة إلى التركيب المنفصل لأجهزة متعددة. كما أن تخطيطها الداخلي المحسن يوفر مساحة أكبر، مما يبسط التركيب في الموقع ويقلل من تكاليف المشروع الإجمالية.

المواصفات الفنية

سيناريوهات التطبيق

1. محطات الطاقة الكهروضوئية واسعة النطاق: في محطات الطاقة الكهروضوئية، تقوم الحجرة بتخزين الكهرباء الفائضة الناتجة خلال فترات سطوع الشمس القوي (عندما يتجاوز التوليد طلب الشبكة). خلال فترات المساء أو الأيام الغائمة (انخفاض التوليد الكهروضوئي، وارتفاع طلب الشبكة)، تقوم بإعادة الطاقة المخزنة إلى الشبكة - مما يحقق تقطيع الذروة وملء الوديان، ويقلل من هدر الطاقة، ويحسن العوائد الاقتصادية للمحطة. كما أن هيكلها المقاوم للتآكل والرمل يتكيف مع البيئة الخارجية لمحطات الطاقة الكهروضوئية.

2. مزارع الرياح البرية: يعتمد توليد طاقة الرياح بشكل كبير على الطقس، مما يؤدي إلى إنتاج غير مستقر. تعمل الحجرة مع حجرات البطاريات لتخزين الكهرباء خلال سرعات الرياح العالية وتزويد الشبكة بها خلال سرعات الرياح المنخفضة، مما يؤدي إلى تنعيم إنتاج طاقة الرياح وزيادة قبول الشبكة. يوفر تصميمها المدمج المساحة في مزارع الرياح، بينما تبسط المراقبة عن بُعد عمليات التشغيل والصيانة في مواقع مزارع الرياح النائية.

3. مشاريع الطاقة الجديدة الموزعة الصناعية والتجارية: بالنسبة للأنظمة الكهروضوئية الموزعة أو أنظمة الرياح الصغيرة في المتنزهات الصناعية أو المباني التجارية، تعالج الحجرة عدم التطابق بين التوليد في الموقع وطلب الحمل. تقوم بتخزين الطاقة الزائدة خلال ساعات خارج الذروة (مثل الليالي في المصانع) واستخدامها خلال ساعات الإنتاج في الذروة - مما يقلل من اعتماد الشركات على طاقة الشبكة ويخفض تكاليف الكهرباء. يتناسب حجمها الصغير مع المساحة المحدودة للمواقع الصناعية والتجارية.

4. محطات تخزين الطاقة المتصلة بالشبكة: كعنصر أساسي في محطات تخزين الطاقة المتصلة بالشبكة، تنسق الحجرة مع بنوك البطاريات الكبيرة لتوفير تقطيع الذروة، وملء الوديان، ودعم الطاقة الطارئ للشبكة. تعمل على استقرار تردد وجهد الشبكة، وتعزيز مرونة الشبكة، والمساعدة في استيعاب المزيد من الطاقة الجديدة المتقطعة (الكهروضوئية، الرياح) في الشبكة.

5. شبكات الطاقة الجديدة الصغيرة (المناطق الريفية والنائية): في الشبكات الصغيرة المعزولة أو شبه المعزولة (مثل المناطق الريفية، مواقع التعدين ذات الوصول المحدود إلى الشبكة)، تعمل الحجرة مع أنظمة الطاقة الجديدة المحلية (مثل المصفوفات الكهروضوئية الصغيرة) وحجرات البطاريات لتشكيل حلقة طاقة مكتفية ذاتياً. تضمن إمداداً مستقراً بالطاقة للسكان المحليين أو الأحمال الصناعية، مما يقلل الاعتماد على مولدات الديزل ويعزز استخدام الطاقة النظيفة.
