| العلامة التجارية | ROCKWILL |
| رقم النموذج | 12kV, 17.5kV, 24kV متاحة حتى 36kV قاطع دوائر فراغي داخلي |
| الجهد المقنن | 24kV |
| التيار المقنن | 1600A |
| التردد المقنن | 50/60Hz |
| سلسلة | VSC |
قاطع الدائرة الفراغي VSC للجهد المتوسط المعدني مناسب لنظام الطاقة الثلاثي الأطوار ذو الجهد المقنن حتى 7.2 كيلوفولت إلى 24 كيلوفولت وتواتر 50/60 هرتز، ويستخدم على نطاق واسع في العديد من المجالات مثل محطات توليد الكهرباء، محطات التحويل، الصناعة البتروكيماوية، الصناعة المعدنية، الصناعات التحويلية، المطارات، المناطق السكنية وغيرها، لتحكم وحماية المعدات الكهربائية، خاصة أنه يستخدم في الحالات التي تتطلب تشغيلًا نادرًا عند التيار المقنن أو قطع تيار القصر المتعدد، ويمكن تركيبه في مفاتيح الهواء العازلة الداخلية مثل نوع KYN28 أو KYN96، سلسلة ZS من ABB وغيرها. يتميز هذا القاطع بالمعايير GB1984-2003 لكسر الدوائر الكهربائية ذات الجهد العالي، JB3855 3.6-40.5 كيلوفولت لقاطع الدائرة الكهربائية ذو الجهد العالي الداخلي، DL/T403 للمواصفات لقاطع الدائرة الفراغي ذو الجهد العالي الداخلي 12-40.5 كيلوفولت للطلب وكذلك IEC60694.
تم تصنيع هذا القاطع باستخدام تقنية APG الناضجة. يضمن استخدام وسادة نهاية VSC أن تكون نهاية الجهاز أكثر موثوقية في أي بيئة تشغيل. يمكن لـ VSC أن يلبي تمامًا متطلبات GB، DL، IEC، DIN، VDE بالإضافة إلى معايير الدول الصناعية المتقدمة الأخرى.
بيئة الخدمة
درجة حرارة الهواء: درجة الحرارة القصوى: +40℃؛ درجة الحرارة الدنيا: -25℃
الرطوبة: متوسط الرطوبة الشهري 95٪؛ متوسط الرطوبة اليومي 90٪.
ارتفاع فوق مستوى سطح البحر: ارتفاع التركيب الأقصى: 2500 متر
الهواء المحيط ليس ملوثًا بشكل واضح بالغازات والبخار القابلة للتآكل والاحتراق.
لا يوجد اهتزاز عنيف متكرر

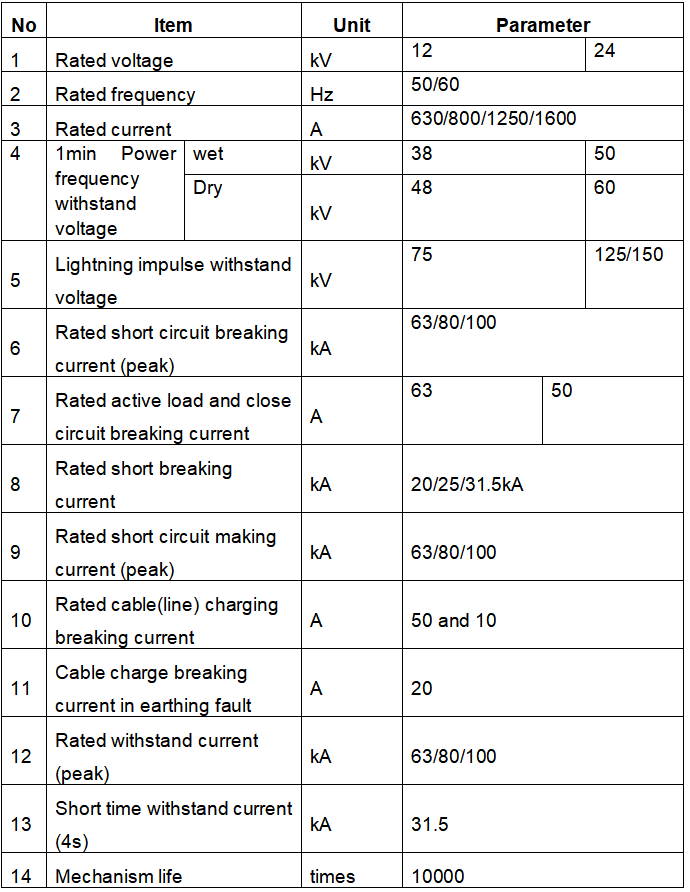

المواصفات التقنية الرئيسية
ملاحظة: يمكن اختيار تيار قطع القصر وتيار التشغيل المقنن حسب رغبة العملاء.
الهيكل والخصائص
1) لوحة التوصيل للخط الثانوي الوارد
2) العداد
3) ملف الإغلاق
4) المفتاح المساعد 8NO، 8NC اختياري
5) السلسلة الشحن
6) المحرك
أحجام التركيب والأبعاد الخارجية
