فهم استقرار الجهد في أنظمة الطاقة: الاضطرابات الكبيرة مقابل الصغيرة وحدود الاستقرار

تعريف الاستقرار الجهد

يُعرَف الاستقرار الجهد في نظام الطاقة بأنه القدرة على الحفاظ على جهود مقبولة في جميع المحطات تحت ظروف التشغيل العادية وبعد تعرض النظام للضوضاء. في حالة التشغيل العادي، تظل جهود النظام مستقرة. ومع ذلك، عند حدوث عطل أو ضوضاء، قد ينشأ عدم استقرار الجهد مما يؤدي إلى انخفاض متدرج وغير قابل للتحكم في الجهد. أحياناً يشار إلى الاستقرار الجهد باسم "استقرار الحمل".

يمكن أن يؤدي عدم استقرار الجهد إلى انهيار الجهد إذا انخفض الجهد المتوازن بعد الضوضاء بالقرب من الأحمال إلى أقل من الحدود المقبولة. الانهيار الجهد هو عملية يكون فيها عدم استقرار الجهد نتج عنه ملف جهد منخفض للغاية عبر أجزاء رئيسية من النظام، مما قد يؤدي إلى انقطاع كامل أو جزئي للتيار الكهربائي. من الجدير بالذكر أن المصطلحات "عدم استقرار الجهد" و "انهيار الجهد" غالباً ما تستخدم بشكل متبادل.

تصنيف الاستقرار الجهد

يتم تصنيف الاستقرار الجهد إلى نوعين رئيسيين:

• استقرار الجهد بعد الضوضاء الكبيرة: هذا يشير إلى قدرة النظام على الحفاظ على السيطرة على الجهد بعد حدوث ضوضاء كبيرة مثل أعطال النظام، أو فقدان الأحمال فجأة، أو فقدان التوليد. تتطلب تقييم هذا النوع من الاستقرار تحليل الأداء الديناميكي للنظام على مدى زمني طويل بما يكفي لأخذ سلوك الأجهزة مثل محولات التحكم في الجهد تحت الحمل، ووحدات التحكم في المجال المولد، ومحددات التيار بعين الاعتبار. يتم دراسة استقرار الجهد بعد الضوضاء الكبيرة عادة باستخدام محاكاة المجال الزمني غير الخطية مع نمذجة دقيقة للنظام.

• استقرار الجهد بعد الضوضاء الصغيرة: يعتبر حالياً نظام الطاقة مستقراً بالنسبة للجهد بعد الضوضاء الصغيرة إذا بقيت الجهود بالقرب من الأحمال ثابتة أو قريبة من قيمها قبل الضوضاء بعد حدوث ضوضاء طفيفة. هذا المفهوم مرتبط ارتباطاً وثيقاً بالظروف الثابتة ويمكن تحليله باستخدام نماذج النظام ذات الإشارة الصغيرة.

حد الاستقرار الجهد

يعتبر حد الاستقرار الجهد هو العتبة الحرجة في نظام الطاقة التي لا يمكن بعد تجاوزها استعادة الجهود إلى مستوياتها الاسمية بمجرد حقن الطاقة الرеактивية. حتى هذا الحد، يمكن تعديل جهود النظام من خلال حقن الطاقة الرеактивية مع الحفاظ على الاستقرار.يتم تحديد نقل الطاقة عبر خط خالي من الخسائر بواسطة:

• حيث P = الطاقة المنقولة لكل مرحلة

• Vs = الجهد الفازائي للمرسل

• Vr = الجهد الفازائي للمستقبل

• X = المعاوقة الرеاكтивية لكل مرحلة

• δ = الزاوية بين Vs و Vr.

نظرًا لأن الخط خالٍ من الخسائر

مع افتراض أن إنتاج الطاقة ثابت،

للنقل الأقصى للطاقة: δ = 90º، بحيث عندما δ → ∞

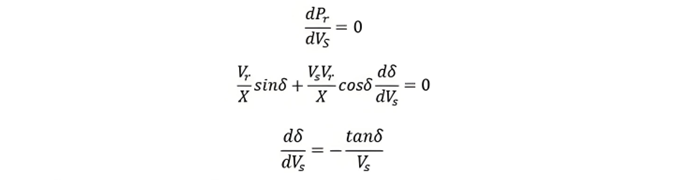

تحدد المعادلة أعلاه موقع النقطة الحرجة على منحنى δ مقابل Vs، مع افتراض أن الجهد في نهاية المستقبل ثابت.يمكن الحصول على نتيجة مماثلة بافتراض أن الجهد في نهاية المرسل ثابت والتعامل مع Vr كمعامل متغير عند تحليل النظام. في هذه الحالة، تكون المعادلة الناتجة هي

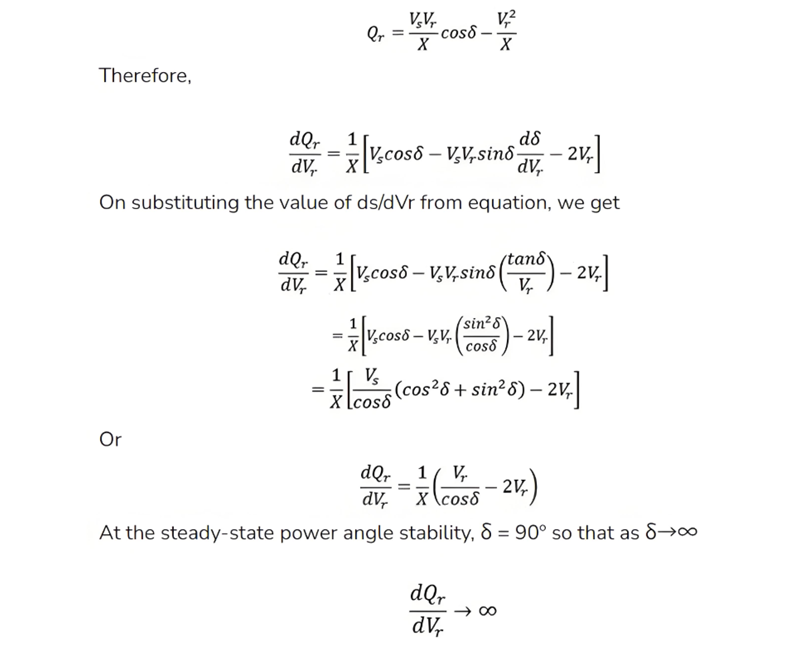

يمكن كتابة التعبير عن الطاقة الرеاكтивية في المحطة المستقبلية كما يلي

تمثل المعادلة أعلاه حد الاستقرار الجهد الثابت. تشير إلى أنه عند حد الاستقرار الثابت، تقترب الطاقة الرеاكтивية من اللانهائي. وهذا يعني أن مشتق dQ/dVr يصبح صفرًا. وبالتالي، يتطابق حد استقرار زاوية الدوران تحت الظروف الثابتة مع حد الاستقرار الجهد الثابت. بالإضافة إلى ذلك، يؤثر الحمل أيضًا على الاستقرار الجهد الثابت.
