تشغيل المحول بدون تحميل

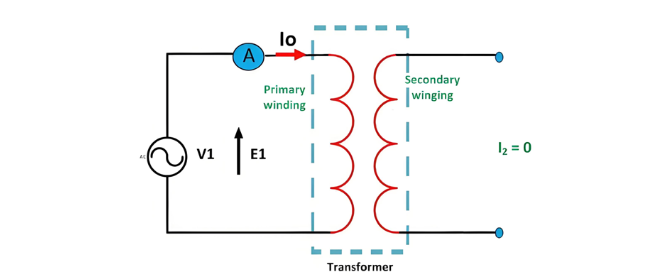

عندما يعمل المحول تحت ظروف عدم التحميل، يكون ملفه الثانوي مفتوح الدائرة، مما يلغي الحمل على الجانب الثانوي ويؤدي إلى تيار ثانوي صفر. يحمل الملف الأساسي تيارًا صغيرًا بدون تحميل $I_{0}$ يتراوح بين 2 إلى 10% من التيار المقنن. هذا التيار يوفر خسائر الحديد (خسائر الهيستيريزيس والدوامات) في اللب وخسائر النحاس البسيطة في الملف الأساسي.

زاوية التأخير لـ $I_{0}$ تحددها خسائر المحول، مع بقاء عامل القدرة منخفضًا جدًا يتراوح بين 0.1 إلى 0.15.

محول تحت حالة عدم التحميل

مكونات التيار بدون تحميل ورسم الشعاعي
مكونات التيار بدون تحميل

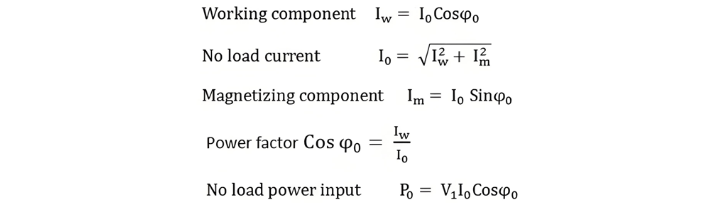

يتكون التيار بدون تحميل $I 0$ من مكونين:

المكون التفاعلي (المغناطيسي) $Im$

في الرباعية مع الجهد المتصل $V 1$
يولد شدة مغناطيسية لللب دون استهلاك للطاقة

المكون الفعال (القوة) $I w$

في الطور مع $V 1$
يوفر خسائر الحديد وخسائر النحاس الأولية البسيطة

خطوات بناء رسم الشعاعي

المكون المغناطيسي $I m$ في الطور مع الشدة المغناطيسية ϕ، حيث أنه يولد الشدة المغناطيسية.
الجهود الذاتية $E 1$ و $E 2$ في الملفات الأولية/الثانوية تتأخر عن الشدة المغناطيسية ϕ بمقدار 90°.
خسائر النحاس الأولية ضئيلة، والتيار الثانوي $I2 = 0$ ، مما يزيل الخسائر الثانوية.

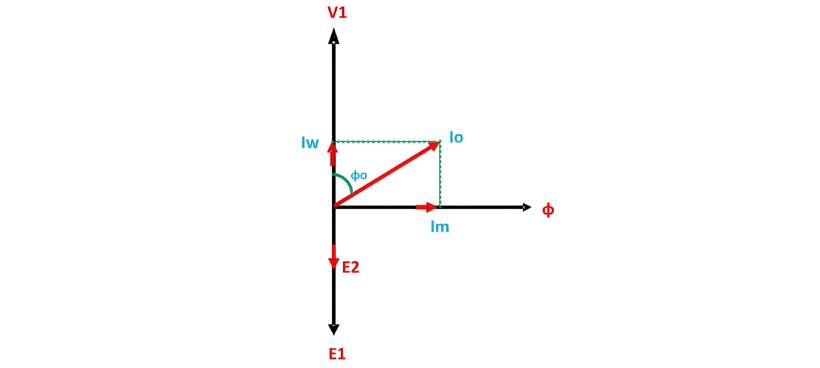

التيار بدون تحميل $I0$ يتأخر عن $V1$ بزاوية ϕ₀ (زاوية عامل القدرة بدون تحميل)، كما هو موضح في رسم الشعاعي.
الجهد المتصل $V 1$ يتم رسمه مساوٍ ومعاكس لـ $E 1$ ، حيث أن فرقهما بدون تحميل ضئيل.
المكون الفعال $I w$ محاذاً في الطور مع $V$ ₁.
التيار بدون تحميل $I 0$ هو مجموع الشعاعي لـ $I m$ و $I w$ .
