1. متطلبات البيئة لفحص قلب المحول
1.1 الشروط البيئية العامة
يفضل إجراء عمليات رفع القلب في الداخل. بالنسبة للمحولات الكبيرة التي يجب تشغيلها في الخارج بسبب ظروف معينة، يجب اتخاذ تدابير كافية لمنع التلوث بالرطوبة والغبار.
لا ينبغي إجراء رفع القلب أثناء الطقس الممطر أو الثلجي أو عندما يتجاوز الرطوبة النسبية 75٪.
يجب ألا يكون درجة حرارة الهواء المحيطة أثناء رفع القلب أقل من 0°س، وأن لا تكون درجة حرارة القلب أقل من درجة حرارة الهواء المحيط. إذا كانت درجة حرارة القلب أقل، يجب تسخين المحول حتى تكون درجة حرارة القلب حوالي 10°س أعلى من درجة الحرارة المحيطة قبل أن يمكن إجراء رفع القلب.
1.2 حد زمني للتعرض للهواء
يجب تقليل وقت التعرض للهواء. من بداية تصريف الزيت إلى إعادة ملء الزيت، يجب ألا يتجاوز وقت التلامس بين القلب والهواء الحدود التالية:
2 طريقة رفع قلب المحول
2.1 الاستعداد والفحوصات الأمنية
قبل رفع القلب، تحقق بدقة من قوة أسلاك الفولاذ وموثوقية اتصالاتها. يجب ألا يتجاوز الزاوية بين كل حبل رفع والخط العمودي 30°. إذا لم يتم استيفاء هذا الشرط، أو إذا تلامست أحزمة الرفع مع مكونات القلب، يجب استخدام أعمدة رفع مساعدة لتجنب التوتر الزائد على الأوتاد أو تشوه الألواح أو الحلقات. يجب أن يكون هناك شخص مكلف بمرافقة عملية الرفع، ويجب أن يراقب الأشخاص جميع زوايا الخزان الأربعة لمنع التصادم والتلف في القلب أو ملفات السلك أو مكونات العزل.
تصريف جزئي للزيت:قبل رفع القلب، صرف بعض الزيت من الخزان لمنع التسرب عند إزالة براغي الغطاء العلوي.
الفحص والاستعداد:أزل الغطاء العلوي لمراقبة الحالة الداخلية. سجل موقع محول الفجوة وحدده للرجوع إليه. فك الأجزاء المتحركة من محول الفجوة الخالي.
إزالة المكونات:فك الأكمام وخزان الزيت والأنابيب الواقية والمحركات المبردة والمراوح وأجهزة التبريد وميكانيكا تشغيل محول الفجوة وجهاز تنقية الزيت والحرارة والبراغي العلوية.
فصل مكونات القلب:أزل غطاء المحول العلوي، مع التأكد من فصل جميع الاتصالات بين القلب والغطاء العلوي قبل رفع الغطاء العلوي.
رفع القلب:إذا كان جهاز الرفع متحركًا، يمكن رفع القلب إلى موقع الفحص المحدد. إذا كان جهاز الرفع ثابتًا، قم بنقل الخزان بعيدًا بعد رفع القلب وخفض القلب للفحص.
إزالة التغليف العازل:إذا كان موجودًا، أزل التغليف العازل على القلب (قم بتحديده مسبقًا لإعادة التجميع).
التنظيف والفحص:استخدم قماش نظيف لمسح ملفات السلك والأعمدة الداعمة والحواجز العازلة، وتحقق من وجود شظايا معدنية مثل خردة الحديد الملتصقة بالقلب.
3 عناصر الفحص أثناء رفع قلب المحول

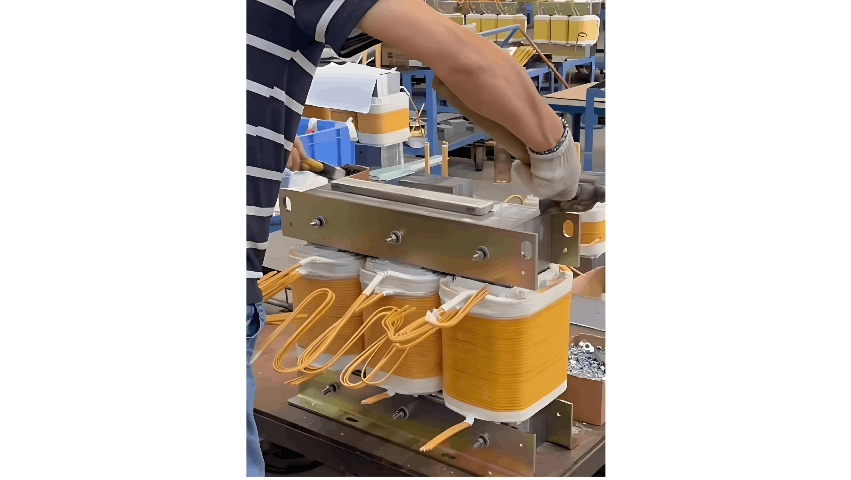

3.1 فحص القلب
تفقد البراغي والمكسرات على صفائح السيليكون والفولاذ المستخدمة لتثبيت ذراع القلب. تأكد من تثبيت جميع المكسرات بشكل آمن.
تحقق من فعالية شريط النحاس المتصل بالأرض لنقطة واحدة للقلب.
بالنسبة للمحولات الكبيرة، تفقد القنوات التبريدية الطولية في أعمدة القلب وإزالة أي انسداد.
3.2 فحص ملفات السلك
تفقد الضغط المحوري على ملفات السلك.
تأكد من تثبيت المسافات بين الطبقات بشكل آمن، دون ترهل أو تشوه أو انزلاق.
تحقق من أن ملفات السلك ذات الجهد العالي والمنخفض متناظرة وخالية من التلوث اللاصق وأن طبقات العزل سليمة بدون تغير اللون أو التشقق أو الانهيار.
3.3 فحص العزل للقلب
تفقد سلامة العزل المادي للقلب، بما في ذلك العزل الورقي على سطح ملفات السلك وتغليف العزل للأطراف.
نظف سطح العزل من الزيت والغبار إذا كان موجودًا.
تفقد الحواجز العازلة بين الأطوار والملفات.
بالنسبة للمحولات القديمة، اختبر الشيخوخة العازلة. تشمل علامات الشيخوخة التشققات تحت ضغط الإصبع والنسيج المتماسك والهش واللون الداكن. قد تسبب الشيخوخة الشديدة تفتت العزل وتحوله إلى كربون تحت الضغط، مما يشير إلى الحاجة لاستبداله.
4. فحص الأطراف والهيكل الداعم
تأكد من أن مسافة العزل للأطراف تتوافق مع المتطلبات.
تفقد شد أجزاء التثبيت لضمان مسافة العزل للأطراف.
تفقد العزل على سطح الأطراف وتأكد من أن اللحام والتوصيلات آمنة دون أي خيوط مكسورة.
5. فحص محول الفجوة الخالي
تفقد ضغط التلامس بين الأطراف المتحركة والسكونية، والذي يجب أن يكون 25-50 نيوتن.
تأكد من جودة التلامس في جميع مواقع التحويل، خاصة الموقع المستخدم.
تفقد علامات التشوه الحراري في نقاط التلامس، وتحقق من استقرار محول الفجوة والمرونة لجهاز التشغيل الميكانيكي.
6. تنظيف وفحص خزان الزيت
تأكد من أن قاع خزان الزيت نظيف وخالٍ من الرواسب أو الأوساخ، ولا يوجد به تآكل داخلي.
بعد فحص القلب، اشطف الخزان بزيت محول مؤهل، ثم افتح صنبور تصريف الخزان لإزالة الزيت المتبقي. أعد تركيب القلب على الفور وأعد ملء الخزان بالزيت إلى المستوى الطبيعي.
