تمثيل مقاومة ورد الفعل للمحول
تعريف المقاومة

تشير المقاومة للمحول إلى المقاومة الداخلية للفائف الأولية والثانوية، والتي تُرمز لها بـ $R 1$ و $R 2$ . بينما الرياكتانسات المقابلة هي $X 1$ و $X 2$ ، مع كون $K$ يمثل نسبة التحويل. من أجل تبسيط الحسابات، يمكن الإشارة إلى المعاوقات إما بالفائف الأولية أو الثانوية.

انخفاضات الجهد في الفائف

انخفاضات الجهد المقاوم والرد الفعل في الفائف الأولية والثانوية هي:

انخفاض المقاومة الثانوي: $I 2 R 2$
انخفاض الرد الفعل الثانوي: $I 2 X 2$
انخفاض المقاومة الأولي: $I 1 R 1$
انخفاض الرد الفعل الأولي: $I 1 X 1$

إشارة الهبوط الأولي إلى الجانب الثانوي

عند الإشارة إلى الهبوط الأولي إلى الجانب الثانوي باستخدام نسبة التحويل $K$ :

يصبح الهبوط المقاوم/الرد الفعلي الأولي K⋅I₁R₁ و K⋅I₁X.
باستبدال $I 1 = KI 2$ ، يصبح الهبوط المرجعي:

المقاوم: K²I₂R₁
الرد الفعل: K²I₂X1

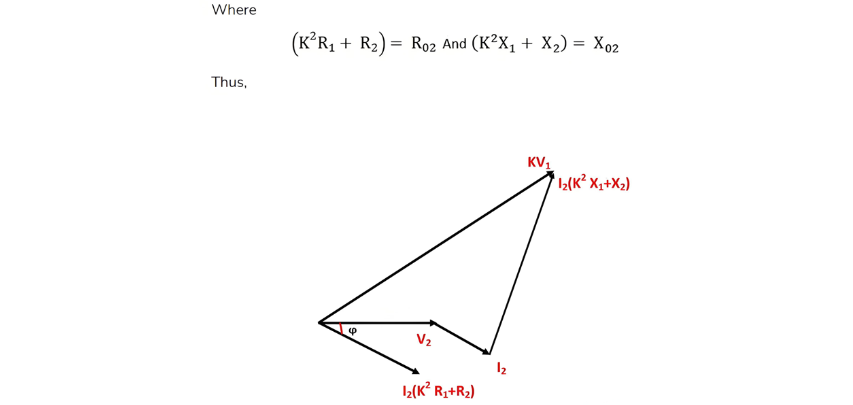

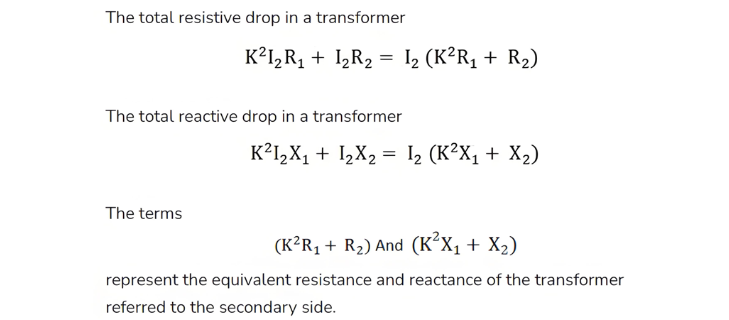

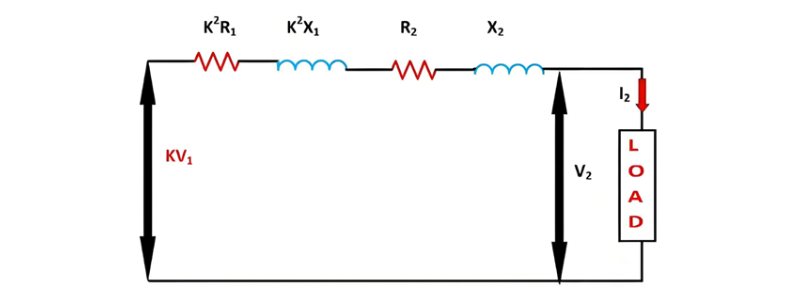

مقاومة وإع reactance للتحولات

مقاومة وإع reactance للتحولات

مقاومة وإع reactance للتحولات

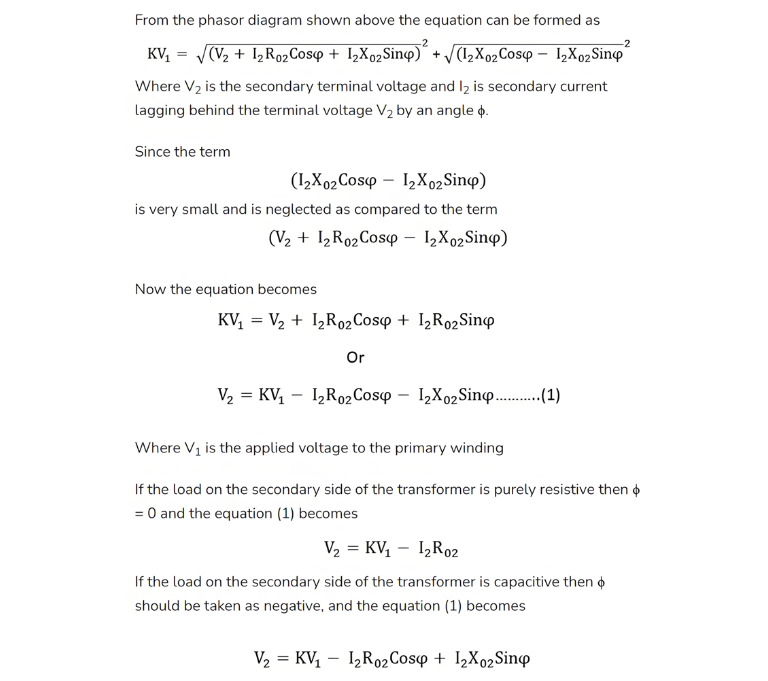

وبالتالي سيكون هذا هو جهد الحمل.
