يُعد هيكل الخزان المؤرض لمفاتيح فصل الحمل SF₆ المركبة على الأعمدة الخارجية التصميم السائد في أنظمة أتمتة التوزيع الحالية. مقارنةً بالأنواع السابقة ذات الأعمدة الخزفية، يوفر هذا الهيكل مزايا كبيرة من حيث السلامة والموثوقية والتشغيل بدون صيانة.
يتم تحليل المزايا المحددة لهذا الهيكل على النحو التالي:
1. أداء عزل مستقر
2. قدرة استثنائية على التكيف البيئي
- تصميم بدون صيانة: الدائرة الأولية (الملامسات، غرفة إطفاء القوس، إلخ) محكمة الإغلاق تماماً داخل خزان من الفولاذ المقاوم للصدأ مملوء بغاز SF₆، والذي يتمتع بخصائص عزل ممتازة وإطفاء للقوس. يحمي هذا النظام بالكامل نظام الملامسات من الرذاذ الملحي الخارجي والغبار والرطوبة والتلوث الصناعي، مما يقضي بفعالية على مشاكل مثل "الشرارة السطحية بسبب التلوث" و"التكثف".
- عمر خدمة طويل: نظراً لأن الدائرة الأولية لا تتعرض للتآكل الجوي، فإن أكسدة الملامسات تكون بطيئة للغاية، مما يؤدي إلى إطالة العمر الميكانيكي والكهربائي بشكل كبير. يحقق التصميم عادةً أكثر من 20 عاماً من التشغيل بدون صيانة، مما يجعله مناسباً بشكل خاص للتركيب في المناطق الساحلية أو المناطق الجبلية النائية.
- عزل كامل عن البيئات القاسية: يؤدي خزان الفولاذ المقاوم للصدأ المحكم الإغلاق مقترناً بعزل غاز SF₆ إلى عزل الدائرة الأولية تماماً عن الغلاف الجوي الخارجي. يتميز مفتاح فصل الحمل SF₆ المركب على الأعمدة الخارجية من سلسلة Rockwill RPS-T بهيكل رئيسي مصنوع من الفولاذ المقاوم للصدأ وسبائك الألومنيوم المقاومة للتآكل، مع غلاف آلية بتصنيف IP54 (مقاوم للغبار والماء)، مما يوفر مقاومة ممتازة للتآكل.

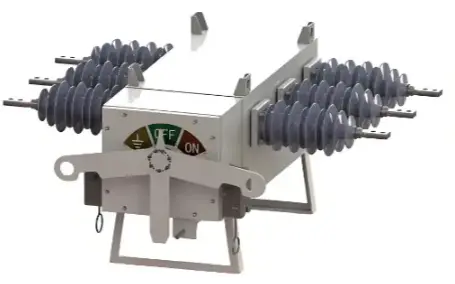

Rockwill مفتاح فصل الحمل SF₆ المعزول بـ 3 مواضع من طراز RPS-T
3. هيكل مدمج بمركز ثقل منخفض
- حجم صغير ووزن خفيف: يتمتع غاز SF₆ بقوة عزل تعادل 2 إلى 3 مرات قوة الهواء، مما يسمح بأقل مسافات واضحة بين الأطوار وبين الطور والأرض، وبالتالي تقليل مساحة المفتاح الإجمالية بشكل كبير.
- الاستقرار الميكانيكي: يتميز هيكل الخزان المؤرض بمركز ثقل منخفض، مما يوفر مقاومة أفضل للرياح والاهتزازات عند تركيبه على الأعمدة. كما يسهل تصغير آلية النقل وتحويلها إلى وحدات نمطية.
4. تكامل سهل للذكاء والأتمتة
- تكامل أجهزة الاستشعار: يوفر الخزان المعدني منصة تركيب مثالية لمحولات التيار (CTs) وأجهزة استشعار الجهد (PTs)، مما يسهل جمع إشارات تيار الخط والجهد وضغط SF₆.
- توافق المشغلات: يتسع هذا الهيكل بسهولة لدمج الآليات التي تعمل بالمحركات ووحدات أطراف المغذيات (FTUs)، مما يتيح العزل التلقائي للأعطال والمراقبة عن بُعد. وهو يعمل كعقدة رئيسية في بناء شبكات التوزيع الذكية.
5. أداء أمان فائق
- احتواء الأعطال الداخلية: يتمتع الخزان المعدني بقوة ميكانيكية عالية. في حالة حدوث عطل قوس داخلي، يمنع الغلاف المحكم المتين بشكل فعال قذف القوس أو تشتت المكونات الداخلية، مما يقلل من التأثير على البيئة المحيطة والمعدات القريبة.
- أداء ممتاز مضاد للانفجار: تم تصميم الخزان المعدني بقوة ميكانيكية استثنائية. في حال أدى عطل قصر دائرة شديد إلى توليد قوس داخلي، فإن الخزان المتين يحتوي العطل بشكل فعال ويمنع خروج الحطام، مما يمنع الأذى الثانوي للمشاة أو المعدات الموجودة أسفل العمود.
أصبحت سلسلة مفاتيح فصل الحمل SF₆ المركبة على الأعمدة الخارجية RPS-T من Rockwill، المبنية على هيكل الخزان المؤرض المحكم الإغلاق بالكامل، جهازاً أساسياً للتقسيم وعزل الأعطال في شبكات التوزيع الهوائية متوسطة الجهد، وذلك بالاستفادة من مزاياها في التشغيل بدون صيانة والسلامة العالية والقدرة القوية على التكيف البيئي.
تتميز هذه السلسلة بخزان غاز محكم الإغلاق بالكامل من الفولاذ المقاوم للصدأ مع عزل بغاز SF₆، حيث تحيط بالكامل بملامسات الدائرة الأولية داخل الخزان المؤرض لتحقيق إطفاء فعال للقوس وعزل موثوق. بعد الفتح، يسمح مؤشر الوضع المرئي المرتبط ميكانيكياً بالتأكيد الواضح لفجوة العزل، مما يضمن سلامة الصيانة.
يأتي المنتج بشكل قياسي مع آلية خفيفة الوزن تعمل بنابض ونظام تعشيق ميكانيكي متين. وهو يدعم كلاً من التشغيل اليدوي في الموقع عبر عمود عازل والتحكم عن بعد الذي يعمل بالمحرك، مما يضمن تشغيل دقيق وموثوق أثناء الخدمة الميدانية طويلة الأمد.
