في نظام توصيل مكثف القمع، يتأثر سرعة الارتفاع للجهد المتسلسل الصفر بشكل كبير بقيمة المقاومة الانتقالية عند نقطة التوصيل. كلما ازدادت قيمة المقاومة الانتقالية عند نقطة التوصيل، كلما كان سرعة الارتفاع للجهد المتسلسل الصفر أبطأ.
في النظام غير المتصال، لا يؤثر المقاومة الانتقالية عند نقطة التوصيل بشكل أساسي على سرعة الارتفاع للجهد المتسلسل الصفر.

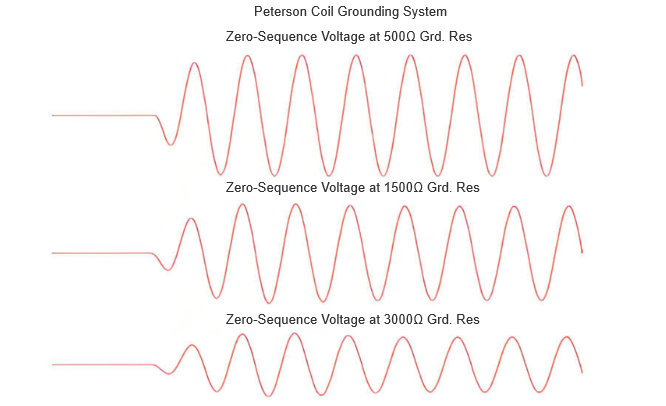

تحليل المحاكاة: نظام توصيل مكثف القمع
في نموذج نظام توصيل مكثف القمع، يتم تحليل التأثير على سرعة الارتفاع للجهد المتسلسل الصفر من خلال تغيير قيمة مقاومة التوصيل. يمكن رؤية من شكل الجهد المتسلسل الصفر في الشكل أن عندما تكون مقاومات التوصيل 500 Ω، 1500 Ω، و3000 Ω، كلما زادت المقاومة، كلما كان سرعة الارتفاع للجهد المتسلسل الصفر أبطأ.
بدء العطلة: يجعل سرعة الارتفاع للجهد المتسلسل الصفر التغير في الكمية المفاجئة غير واضح. عند استخدام الكمية المفاجئة للجهد المتسلسل الصفر لبدء العطلة، يجب مراعاة مشكلة ضبط المعلمات.
تشخيص العطلة: عند استخدام البيانات الخاصة بالجهد المتسلسل الصفر في معايير الطريقة المستخدمة في تشخيص العطلة، يجب مراعاة تأثير سرعة الارتفاع للجهد المتسلسل الصفر على التشخيص.

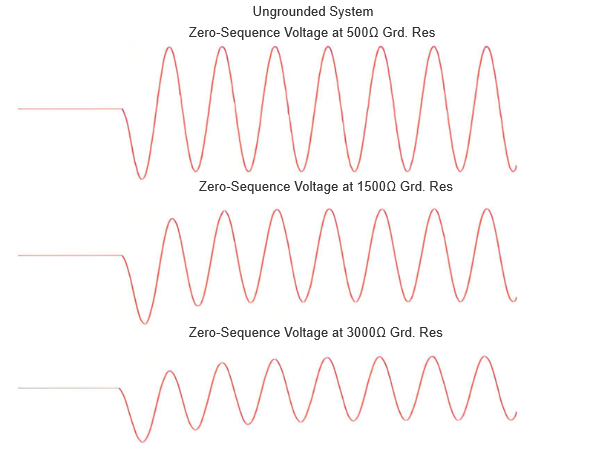

تحليل المحاكاة: النظام غير المتصال
في نموذج النظام غير المتصال، كما يمكن رؤيته من شكل الجهد المتسلسل الصفر في الشكل، عندما تكون مقاومات التوصيل 500 Ω، 1500 Ω، و3000 Ω، لا يوجد تغير كبير في سرعة الارتفاع للجهد المتسلسل الصفر مع زيادة المقاومة.
عند حدوث عطلة أحادية الأطوار، تختلف بعض كميات الخصائص العطلة بشكل كبير بين نظام توصيل مكثف القمع والنظام غير المتصال. لذلك، أثناء تشخيص العطلة، من الضروري التمييز والنظر فيها بشكل منفصل، وتحليل وحل المشكلات بطريقة محددة بناءً على الوضع الفعلي.
