كيف تحسّن تقنية التصوير بالأشعة السينية تشخيص معدات الشبكة

مع التقدم المستمر في بحوث وتصنيع معدات الشبكة الكهربائية، يتم نشر عدد متزايد من الأجهزة الجديدة في أنظمة الطاقة. ولذلك أصبحت المراقبة الفعالة للمعدات العاملة أمرًا بالغ الأهمية. قدم تطبيق تقنيات التصوير الرقمي بالأشعة السينية (التصوير الإشعاعي الحاسوبي - CR، التصوير الإشعاعي الرقمي - DR) بنجاح في القطاع الكهربائي طريقة دقيقة ومباشرة وابتكارية لتقييم حالة المعدات الكهربائية وإجراء الصيانة استنادًا إلى الحالة.

استخدام الأشعة السينية لتصوير البنية الداخلية للمعدات الكهربائية يتجاوز قيود الطرق التقليدية التي تعتمد فقط على تحليل البيانات الاختبارية الروتينية بشكل غير مباشر ولا يمكنها الكشف بصرياً عن الأعطال الداخلية. تنفيذ فحص الأشعة السينية اللاضرر على المعدات الكهربائية تحت التشغيل يقلل بشكل كبير من وقت الصيانة ويتجنب الخسائر الاقتصادية الكبيرة الناجمة عن فك المعدات وإيقاف التشغيل غير المخطط له. بالإضافة إلى ذلك، يوفر تحليل الصور رؤية واضحة للبنى الداخلية، مما يقدم دعمًا قويًا لتشخيص الدقيق للأعطال الداخلية للمعدات.

حالياً، هناك بعض القيود على تقنية الأشعة السينية. على سبيل المثال، يمكن لمصدر الأشعة السينية المحمول الذي يبلغ أقصى طاقة إخراجية له 300 كيلوفولت أن يخترق الصلب بسماكة تصل إلى حوالي 55 مم. بالنسبة للمعدات الكهربائية ذات الهياكل المعقدة أو ذات المقاطع العرضية الكبيرة، قد لا تحقق أنظمة الأشعة السينية المحمولة الحالية التصوير الفعال. بالإضافة إلى ذلك، المناطق ذات المساحات الضيقة التي لا يمكن وضع مصدر الأشعة السينية فيها بشكل صحيح تظل غير قابلة للفحص.

تشمل الأعطال الشائعة في المعدات الكهربائية التي يمكن اكتشافها بواسطة التصوير بالأشعة السينية:

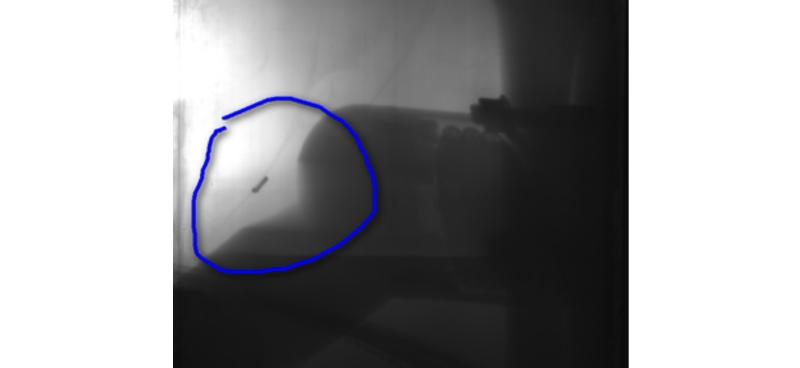

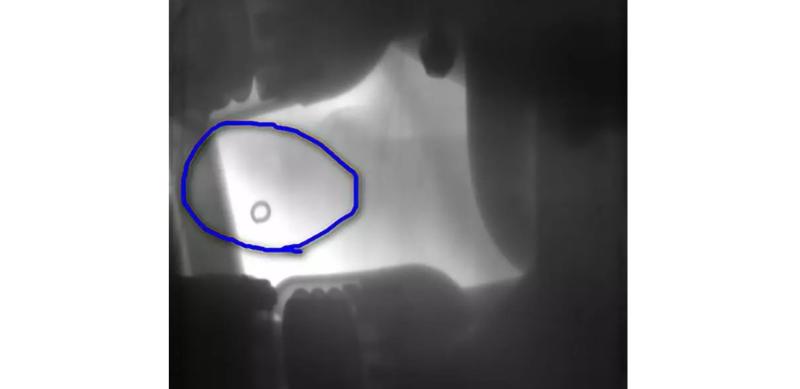

المواد الغريبة الداخلية
يمكن أن تشكل البراغي المتخلصة والفتات الناتجة عن التآكل الميكانيكي أثناء عمليات التبديل أو المواد الخارجية المدخلة أثناء التركيب مخاطر سلامة خطيرة على المعدات الكهربائية ذات الجهد العالي.

فقدان المكونات بسبب الأخطاء في التصنيع أو التركيب
تحتوي المفاتيح الكهربائية ذات الجهد العالي وأنظمة GIS على العديد من المكونات الداخلية. إذا تم تفويت أي مكون أثناء التجميع، فقد يؤدي ذلك إلى مخاطر تشغيلية في الموقع.

سوء التوافق في التجميع
التوافق غير الصحيح للاتصالات في المفاتيح الكهربائية أو المفاتيح المنفصلة أثناء الإنتاج يؤثر بشكل كبير على موثوقية التشغيل. قد يؤدي التوافق السيء إلى تشوه الاتصالات أو انكسار القضبان أثناء التشغيل، مما يؤدي إلى التفريغ والفشل الكارثي للمعدات.

بeyond هذه المشاكل الشائعة، فإن فحص الأشعة السينية يمتلك إمكانات تطبيق واسعة في صناعة الطاقة. عند الجمع بين تشخيص الأعطال ذو الخبرة والبيانات المتراكمة للفحص وخوارزميات الذكاء الاصطناعي، من المتوقع أن يوفر قيمة أكبر في تطبيقات الشبكات الذكية المستقبلية.
