تحليل تطبيقات مفتاح العزل في خزانات مقاومة التأريض المحايدة للمولد

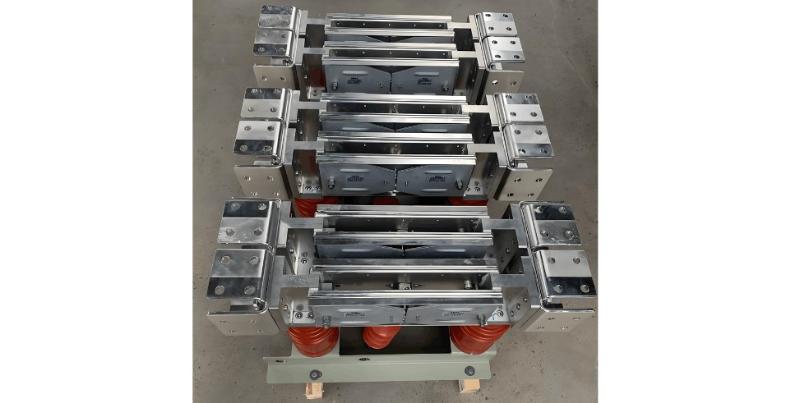

تطبيق المفاتيح العازلة في خزانات مقاومات تحميل المحول المحايد

يتم تركيب المفاتيح العازلة عادة في خزانات مقاومات تحميل المحول المحايد NS-FZ. توفر نقطة فصل واضحة، مما يضمن سلامة الفنيين أثناء الصيانة والاختبار. ومع ذلك، كأجهزة ذات جهد عالٍ بدون قدرة على إطفاء القوس الكهربائي، يجب تشغيل المفاتيح العازلة فقط عندما يكون الدائرة غير مشحونة - أي تحت ظروف لا توجد فيها حمل.

الوظيفة الرئيسية للمفتاح العازل هي عزل مصدر الطاقة لأغراض الصيانة وإجراء التبديل بين الدوائر دون حمل. عند استخدامه بالتنسيق مع المفاتيح القاطعة، يمكن إعادة تكوين وضعيات تشغيل النظام بشكل مرن، مما يعزز موثوقية ومرن التشغيل العام.

يمكن استخدام المفاتيح العازلة لصنع أو فصل دوائر ذات تيار صغير مع أحمال سعتية أو حثية محدودة، مثل:

(أ) دوائر المحولات الجهدية وأجهزة الحماية من الزخات
(ب) دوائر المحولات الخالية من الحمل والتي لا يتجاوز التيار المغناطيسي فيها 2 أمبير
(ج) خطوط النقل الخالية من الحمل والتي لا يتجاوز التيار السعوي فيها 5 أمبير
(د) التيار السعوي للأعمدة والأجهزة المتصلة بها مباشرة
(هـ) الموصل الأرضي وخزان مقاومة التحميل عند نقطة المحول (أو المولد) المحايدة
