7.62 كيلوفولت معدات تنظيم الجهد دراسة حالة جمهورية الدومينيكان Vziman

01 نظرة عامة على المشروع

1.1 خلفية المشروع

في يونيو 2025، تم تصدير ونشر 53 وحدة من مثبطات الجهد ذات الطور الواحد المغمورة بالزيت بجهد 7.62 كيلوفولت رسمياً في مشروع ترقية شبكة التوزيع المتوسطة الجهد في جمهورية الدومينيكان. تم البحث والتطوير والإنتاج المستقل لهذه الوحدات بواسطة Vziman وهي مصممة خصيصاً للتحكم الدقيق في الجهد والتكييف الديناميكي للأحمال وتحسين جودة الطاقة عبر الشبكة الوطنية.

تم تركيب المعدات بنجاح في مواقع متعددة على مستوى البلاد—بما في ذلك محطات التحويل ذات الجهد 13.2 كيلوفولت، وكتلة الصناعة في سانتو دومينغو، ومناطق التصنيع في سانتياغو، ونقاط التوزيع الحضرية والريفية—مع تسجيل تشغيل مستقر وكفوء منذ التشغيل.

كجهاز تثبيت أساسي في الشبكة المتوسطة الجهد، يقوم المثبط بتقديم استجابة على مستوى الميلي ثانية خلال التقلبات الجهد الشديدة ويقوم بتعويض تناقص الجهد في الخطوط بشكل ديناميكي تحت تغيير الأحمال المفاجئ. يلغي بشكل فعال انتهاكات الجهد والسقوط، مما يقلل بشكل كبير من معدلات فشل المعدات وتواتر الانقطاعات، مما يجعله أصلًا حاسمًا لتعزيز مرونة الشبكة وأمن الطاقة الصناعية في جمهورية الدومينيكان. جميع الوحدات تتوافق بدقة مع معيار الشبكة الوطني 60 هرتز وهيكلية النظام 13.2 كيلوفولت (7.62 كيلوفولت كمرجع للجهد الفاز).

تتميز المثبطات ببنية تبريد مغمورة بالزيت مغلقة تماماً، وغلاف مضاد للتآكل من الدرجة البحرية، وتقنية الختم المزدوج، وهي مصممة خصيصاً للبيئة البحرية الاستوائية الكاريبية.

تتميز هذه البيئة بدرجات حرارة ≥25°C طوال العام، وبخاخات الملح الساحلية، ورطوبة عالية (75%–95%)، ورياح موسم الأعاصير التي تحمل جسيمات مالحة رطبة، حيث تحافظ المثبطات على استقرار الجهد الخارج ضمن ±1% رغم تقلب الإدخال ±10%—تحقق ذلك من خلال التنظيم الدقيق بـ 32 خطوة بمعدل 0.625% لكل خطوة.

مع دعم فرق تقنية محلية تتحدث الإسبانية، ومنصة مراقبة عن بعد ذكية، ونظام صيانة وقائي، حقق المشروع اعترافاً عالياً من شركة الكهرباء الوطنية في الدومينيكان (CDEEE) ومن شركات التوزيع الرئيسية مثل EdeEste. يوفر الدعم القوي للطاقة لحديثة الصناعة والأمان الكهربائي السكني والتنمية المستدامة للبنى التحتية الوطنية.

1.2 المواصفات التقنية

تم تلخيص المواصفات التقنية التفصيلية كما يلي:

02 تصنيع المنتج

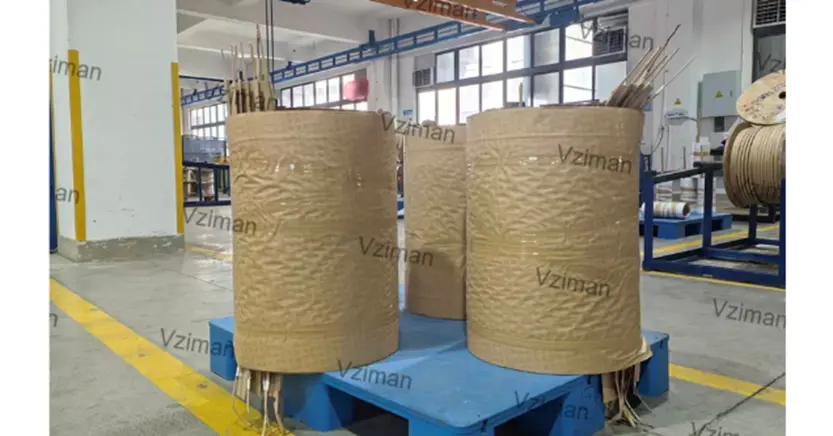

2.1 لف وتجهيز ملفات تنظيم الجهد

تعتبر عملية لف الملفات أساسية للتحكم الدقيق في الجهد في جهاز تنظيم الجهد المغمور بالزيت أحادي الطور بجهد 7.62 كيلو فولت، وهي تمثل مرحلة تصنيع حاسمة للمشروع البالغ 53 وحدة في جمهورية الدومينيكان. تتحكم معدات اللف التلقائي ذات الدقة العالية CNC بشكل صارم في التوتر والكثافة وعد عدد الحلقات لضمان بنية ملفات موحدة وكثيفة مع الخطأ في عدد الحلقات محصور ضمن ±0.5%، مما يوفر أساسًا متينًا لاستقرار الجهد الخرجي ±1%.

بعد اللف، يتم غمر الملفات في عملية التغلغل تحت الضغط (VPI) في ورنيش عازل مقاوم للحرارة عالية درجة الحرارة (155°C) ومصمم خصيصًا لمقاومة الرذاذ المالح مناسب للبيئة البحرية الاستوائية في الكاريبي. يقوم التفريغ الفراغي والتصلب تحت ضغط متدرج بإدخال الورنيش إلى الفجوات الدقيقة، مما يشكل حاجز عازل مركب كثيف ومعتم بقوة.

تخضع الملفات المصلبة لاختبارات متخصصة—بما في ذلك مقاومة العزل ومعامل فقدان الدييكتريك والإطلاق الجزئي—لتقييم دقيق مدى قابليتها للتكيف مع ظروف المناخ النموذجية في جمهورية الدومينيكان.

تشمل هذه الظروف درجات حرارة محيطة تتراوح بين 25°C و 35°C على مدار السنة (مع حد أقصى ≥38°C)، ورطوبة نسبية تتراوح بين 75% و 90% (تبلغ ذروتها فوق 95% خلال موسم الأمطار)، والتعرض المستمر للرذاذ المالح الساحلي، ورياح موسم الأعاصير (يونيو–نوفمبر) التي تحمل جسيمات مالحة رطبة.

تؤكد نتائج الاختبارات مقاومة فعالة للتآكل بسبب الرطوبة العالية والملح والضغط الكهربائي، مما يقلل من مخاطر الشيخوخة والتلف العازل. هذا يوفر ضمانًا قويًا لموثوقية السلامة والتشغيل القليل الصيانة لجميع الوحدات البالغ عددها 53 وحدة من أجهزة تنظيم الجهد 7.62 كيلو فولت في البيئة الحارة والرطبة والمملحة في الكاريبي.

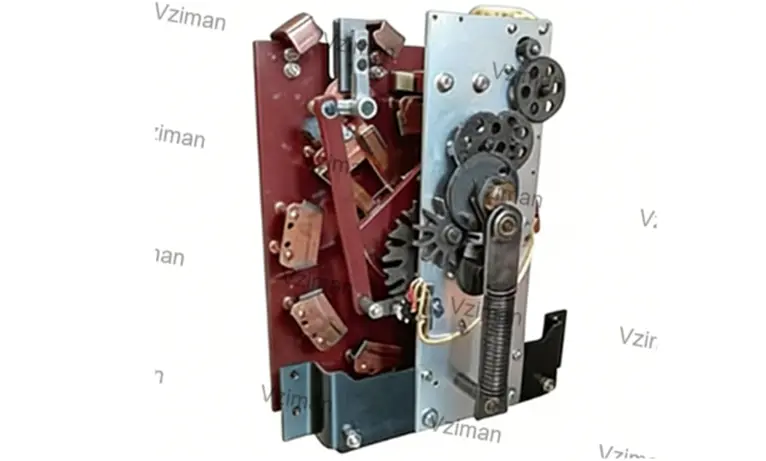

2.2 تجميع آلية تنظيم الجهد ونظام النقل

تقوم عملية التجميع النمطية بتجميع آلية تنظيم الجهد عالية الدقة ومحور التعديل بدقة عبر جميع الوحدات البالغ عددها 53 وحدة من أجهزة تنظيم الجهد المغمور بالزيت أحادي الطور بجهد 7.62 كيلو فولت، مع السيطرة الصارمة على التسامح في التجميع ضمن ±0.02 مم لضمان النقل السلس والتوضع الدقيق.

يتم تطبيق زيت التشحيم المركب مضاد للرذاذ المالح من الدرجة البحرية على المكونات الأساسية لنظام النقل، وهو مصمم خصيصًا للبيئة البحرية الاستوائية في جمهورية الدومينيكان.

تشمل هذه البيئة درجات حرارة تتراوح بين 25°C و 35°C على مدار السنة (مع حد أقصى ≥40°C)، ورطوبة نسبية تتراوح بين 75% و 90%，相对湿度在75%到90%之间，持续的沿海盐雾，以及飓风季节（6月至11月）携带潮湿盐粒和灰尘的风。 润滑剂有效抵抗高温降解、盐诱导硬化和湿尘复合侵入，确保传动系统的长期平稳运行。 装配后的机械验证包括在模拟室（40°C/95% RH/5% NaCl）中进行10,000次连续电压调节和锁定循环，证明在整个过程中操作顺畅无卡滞。加速老化测试确认每台设备的机械寿命超过2,000,000次循环，完全满足多米尼加配电网络对高频调节和在炎热潮湿盐分环境下的长期免维护运行的要求——为圣多明各和圣地亚哥等核心区域的电力可靠性提供可靠的机械保障。

03 测试与检验

绝缘性能测试

• 绝缘电阻测试：使用2500伏兆欧表测量绕组（包括套管）、铁芯和夹紧部件对地/组件之间的绝缘电阻。温度校正到20°C后，电阻值不应低于工厂测试值的70%（或≥10,000 MΩ），并且在1分钟内不应有闪络或击穿。
• 交流耐压试验：将指定的7.62千伏级交流试验电压施加到带套管的绕组上；承受1分钟，不应有击穿或闪络。
• 绝缘油测试：评估击穿电压、介质损耗因数、水分含量和溶解气体分析（DGA）。验收标准：总烃≤20 μL/L，H₂ ≤10 μL/L，C₂H₂ ≤0.1 μL/L；水分含量符合电压等级要求。

电气性能测试

• 直流电阻测试：在每个抽头位置测量绕组的直流电阻。与工厂值（温度校正后）的偏差不得超过2%，以确认连接可靠且无断股。

04 包装与运输

4.1 包装

يشمل هذا البيئة درجات حرارة تتراوح بين 25°C و 35°C على مدار السنة (مع حد أقصى ≥40°C)، ورطوبة نسبية تتراوح بين 75% و 90%، والتعرض المستمر للرذاذ المالح الساحلي، ورياح موسم الأعاصير (يونيو–نوفمبر) التي تحمل جسيمات مالحة رطبة وغبار.

يعمل المُزلق المركب المضاد للرذاذ المالح من الدرجة البحرية على المكونات الأساسية لنظام النقل بفعالية ضد التحلل عند درجات الحرارة العالية والتصلب بسبب الملح والغبار الرطب، مما يضمن تشغيل النظام الناقل بكفاءة طويلة الأمد.

تشمل التحقق الميكانيكي بعد التجميع 10,000 دورة من التنظيم المستمر للجهد والتثبيت في غرفة محاكاة (40°C/95% RH/5% NaCl)، مما يثبت التشغيل السلس بدون توقف طوال الوقت. تؤكد اختبارات التقادم المتسارعة عمرًا ميكانيكيًا يتجاوز 2,000,000 دورة لكل وحدة، مما يلبي تمامًا متطلبات الشبكة التوزيعية في جمهورية الدومينيكان للتنظيم عالي التردد والتشغيل بدون صيانة طويلة الأمد في البيئات الحارة والرطبة والمالحة—وهو ما يوفر ضمانًا ميكانيكيًا موثوقًا به لموثوقية الكهرباء في المناطق الرئيسية بما في ذلك سانتو دومينغو وسانتياغو.

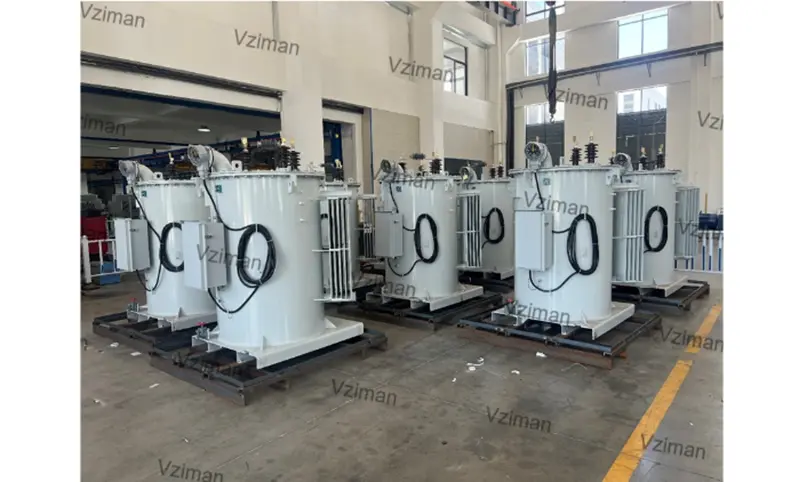

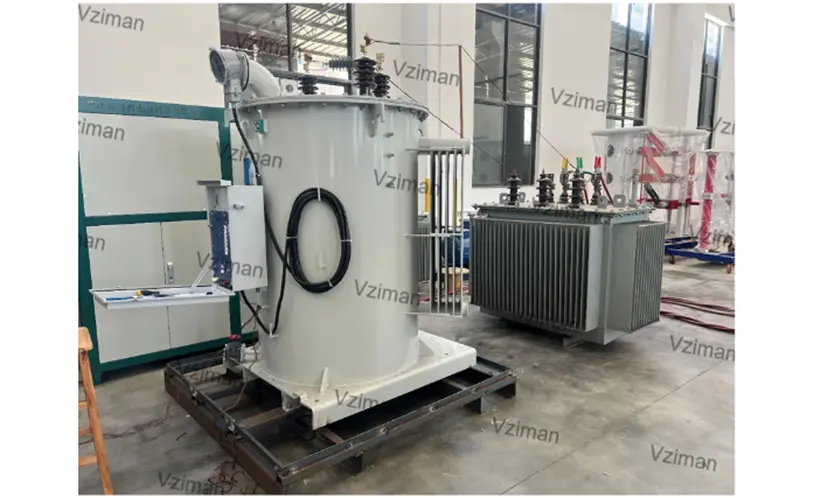

03 الاختبارات والتفتيش

اختبارات الأداء العازل

• اختبار مقاومة العزل: قياس مقاومة العزل لللفائف (بما في ذلك الأكمام)، والحديد، وأجزاء التثبيت للأرض / بين المكونات باستخدام ميغاهومتر 2500 فولت. بعد تصحيح درجة الحرارة إلى 20°C، يجب أن لا تكون قيمة المقاومة أقل من 70% من قيمة الاختبار في المصنع (أو ≥10,000 MΩ)، دون حدوث أي تفجير أو انهيار خلال دقيقة واحدة.
• اختبار الجهد المتردد: تطبيق الجهد المحدد للاختبار المتردد للصنف 7.62 كيلو فولت على اللفائف مع الأكمام؛ تتحمل لمدة دقيقة واحدة دون حدوث انهيار أو تفجير.
• اختبار الزيت العازل: تقييم الجهد الانهيار، ومعامل فقدان الدييكتريك، ومحتوى الرطوبة، وتحليل الغازات الذائبة (DGA). معايير القبول: الهيدروكربونات الكلية ≤20 μL/L، H₂ ≤10 μL/L، C₂H₂ ≤0.1 μL/L؛ يجب أن يكون محتوى الرطوبة متوافقًا مع متطلبات الصنف الجهد.

اختبارات الأداء الكهربائي

• اختبار المقاومة المباشرة: قياس مقاومة اللفائف المباشرة في كل موقع التوصيل. يجب ألا يتجاوز الانحراف عن القيمة المصنعية (بعد تصحيح درجة الحرارة) 2%، مما يؤكد وجود اتصالات موثوقة وعدم وجود أسلاك مكسورة.

04 التعبئة والنقل

4.1 التعبئة

• تحتوي الوحدات الخمسة والخمسون من معدلات الجهد الأحادية الطور المغمورة بالزيت بجهد 7.62 كيلوفولت على أطر فولاذية مخصصة، مشطبة داخلياً برغوة EPE عالية الكثافة مقاومة للرطوبة وأعمدة وسادات هوائية ذكية مصممة بدقة لتتوافق مع ملامح المعدات. تتحمل هذه التغليف الاهتزاز والتصادم وضغط التكدس أثناء النقل البحري عبر المحيط واللوجستيات الداخلية في جمهورية الدومينيكان، مما يحافظ على خطأ نقل المكونات الأساسية أقل من 0.5 ملم.
• جسم المعدل (بما في ذلك خزان الزيت والأقماع الفخارية ومبدل التوصيل) يتمتع بحماية ثلاثية الطبقات: مختوم في أكياس مضادة للرطوبة تحت الفراغ، مزود بطاقات مؤشر الرطوبة وجافات السيليكا، ومغلف بفيلم PE مقاوم للرش المالح. هذا النظام يعزل الوحدات بشكل شامل عن الرطوبة العالية (>90%) وتآكل الرش المالح ومخاطر التعامل، مما يضمن وصولها إلى ميناء كاوسيدو في حالة ممتازة ومستعدة للاستخدام والتشغيل الفوري.

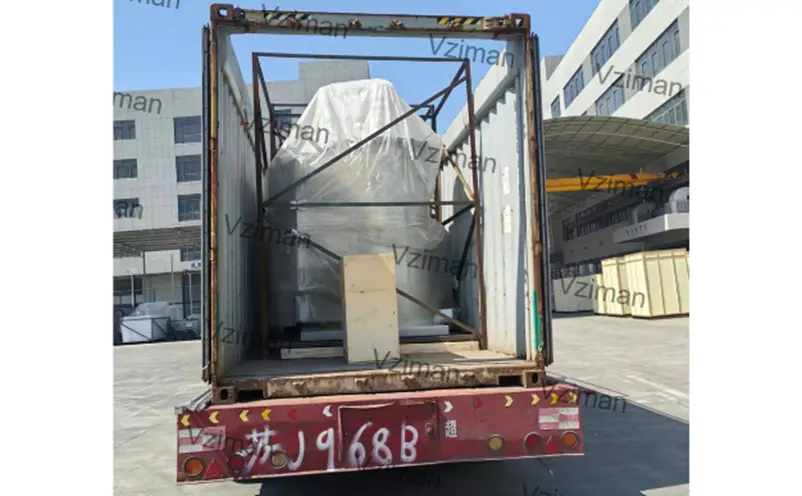

4.2 النقل

• طريقة الشحن: تستفيد الوحدات الخمسة والخمسون من معدلات الجهد الأحادية الطور المغمورة بالزيت بجهد 7.62 كيلوفولت من حل شحن بحري مخصص، حيث يتم شحنها مباشرة عبر قناة بنما إلى البحر الكاريبي، مع مراقبة درجة الحرارة والرطوبة في الوقت الحقيقي خلال الرحلة لضمان نقل مستقر وظروف بيئية محكومة للمعدات الكهربائية الكبيرة أثناء النقل عبر المحيط.
• الناقل: بالتعاون مع مقدمي الخدمات اللوجستية المحترفين الذين لديهم خبرة عميقة في المسارات اللاتينية الأمريكية، نوفر خدمات من البداية إلى النهاية لضمان الوصول الآمن والمنتظم لكافة المعدات إلى ميناء كاوسيدو في جمهورية الدومينيكان، ونقوم بتنسيق كامل سير العمل بما في ذلك الإفراج الجمركي والنقل الداخلي والتسليم النهائي بكفاءة.

05 التنفيذ على الأرض والمراجعة

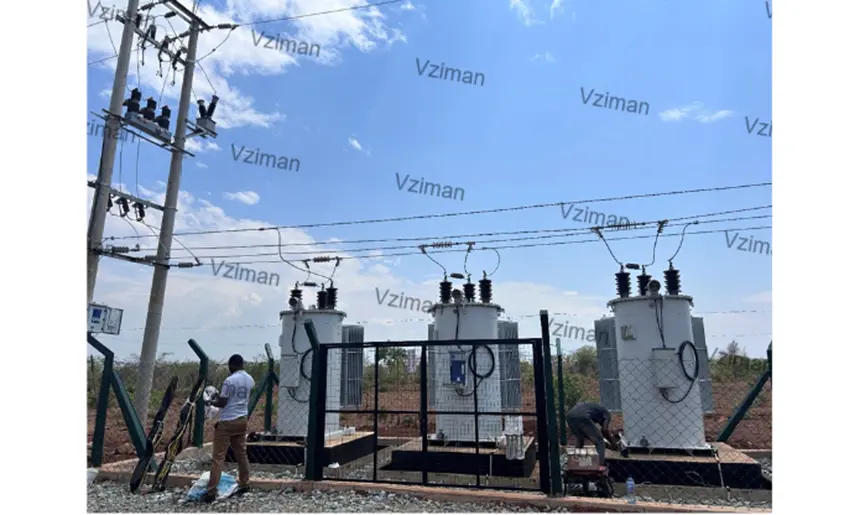

5.1 التنفيذ على الأرض

يشكل هذا المشروع جزءًا من تحديث شبكة التوزيع المتوسطة الجهد في جمهورية الدومينيكان. يتم تركيب وتشغيل معدلات الجهد الأحادية الطور المغمورة بالزيت بجهد 7.62 كيلوفولت وفقًا لمعايير IEEE C57.15-2017 وتم تحسينها للظروف المناخية البحرية الاستوائية:

• الفحص الأولي الدقيق: التحقق من سلامة قاعدة الأساس؛ فحص مظهر المعدات والطلاء الحامي والمعلمات التقنية؛ إعداد المواد المساعدة المتكيفة مع المناخ.
• التجميع النمطي: تجميع آلية تنظيم الجهد بدقة مع التحكم في الفجوات ضمن ≤±0.02 ملم؛ تطبيق مزلق مقاوم للرش المالح وحياة ميكانيكية تتجاوز 2 مليون دورة عبر الاختبار التشغيلي.
• الختم المعزز: رفع التجميع الأساسي إلى صندوق ثنائي مقاوم للتآكل؛ تنفيذ ختم مزدوج على الأفلام؛ الحصول على شهادة IP54 واختبار الرش المالح لمدة 96 ساعة.
• تعبئة الزيت والتوصيل: تعبئة الزيت تحت الفراغ (محتوى الرطوبة ≤10 جزء في المليون، جهد الانهيار ≥45 كيلوفولت)؛ إكمال توصيل الدائرة الرئيسية والتوصيل الأرضي القياسي؛ تحقيق مقاومة الأرض ≤2.5 أوم.
• التشغيل الكهربائي: تحت تقلب الجهد الداخل ±10%، الحفاظ على استقرار الجهد الخارج ضمن ±0.8% مع تشوه توافقي <1.8%.
• التحقق البيئي: إجراء اختبار التشغيل المستمر لمدة 72 ساعة تحت ظروف درجة حرارة عالية ورطوبة عالية ورش مالح؛ تأكيد عدم وجود تدهور في الأداء.
• التشغيل تحت الحمل: إكمال التشغيل التجريبي لمدة 72 ساعة تحت الحمل الكامل مع جميع المعلمات تتوافق مع المعايير؛ تقديم تقارير التشغيل بلغة الإسبانية والمحفوظات الرقمية؛ الحصول على شهادة القبول المشترك من شركة الكهرباء الوطنية الدومينيكية (CDEEE) والمستخدمين النهائيين.

5.2 الملخص على الأرض

تمت الموافقة المشتركة بنجاح على المشروع الذي يشمل 53 وحدة من معدلات الجهد الأحادية الطور المغمورة بالزيت بجهد 7.62 كيلوفولت من قبل شركة الكهرباء الوطنية الدومينيكية (CDEEE). تم تكييف المعدات بدقة لنظام الشبكة المحلي 60 هرتز والمناخ الاستوائي البحري، مما يحافظ على استقرار التشغيل الممتاز حتى في الظروف القصوى.

نتائج ما بعد التشغيل مهمة: مع تقلب الجهد الداخل ±10%، يتم الحفاظ على استقرار الجهد الخارج ضمن ≤±0.8%؛ يتم تخفيض انخفاض الجهد بنسبة أكثر من 95%، مما يساهم بشكل فعال في القضاء على انتهاكات الجهد والوميض ويوفر دعماً أساسياً لتحسين مرونة الشبكة.

تم تحقيق مكاسب كفاءة متعددة الأبعاد: تناقصت تكرار انقطاع الكهرباء في المناطق المستهدفة بأكثر من 80%؛ زادت كفاءة تشغيل المعدات الصناعية بنسبة 10%–15%؛ تناقص معدل أعطال المعدات الكهربائية بنسبة 75%؛ تمت تقليل وقت الاستجابة للأعطال ودورة التشغيل الفردي للوحدة بنسبة 60% و40% على التوالي.

لا يدعم هذا المشروع فقط تحديث شبكة التوزيع المتوسطة الجهد في جمهورية الدومينيكان ويضمن تزويد الكهرباء الموثوق به للمواطنين، ولكنه حصل أيضًا على تقدير عالٍ من الشركات المحلية للكهرباء، مما يضع أساسًا متينًا لتوسع الشركة الأعمق في السوق اللاتيني الأمريكي.

06 خدمة إدارة التشغيل والصيانة طوال دورة الحياة

تم تصميم هذه الخدمة خصيصًا لمشروع جمهورية الدومينيكان الذي يشمل 53 وحدة من معدلات الجهد الأحادية الطور المغمورة بالزيت بجهد 7.62 كيلوفولت، حيث تغطي دورة حياة المعدات بالكامل - من الشراء والاختيار، التركيب والتشغيل، الرصد اليومي، الصيانة الوقائية، التعامل مع الأعطال الطارئة، وحتى التقاعد والاستبدال.

تم تنفيذها مع الرقابة الشاملة وإدارة متكاملة وتخصيص مهندسين يتحدثون الإسبانية لكل وحدة، مما يضمن قابلية تتبع البيانات التشغيلية والصيانة بشكل كامل واستمرارية جودة التزويد بالطاقة. تلتزم حلاً الخدمة بدقة بمعايير CDEEE في جمهورية الدومينيكان وتكيفت بشكل عميق مع ظروف تشغيل الشبكة المحلية وخواص المناخ البحري الاستوائي.

حزمة الوثائق التقنية: الرسومات، كتيبات المنتج بلغة الإسبانية، أدلة الاختيار، أدلة التركيب، وأدلة تشغيل منصة التشغيل الذكي والصيانة—احصل على المواد الكاملة (يرجى تقديم تفاصيل الاتصال الخاصة بك؛ سنرد عليك بسرعة لدعم احتياجاتك).
