| Marka | ROCKWILL |
| Model Numarası | PLHLA Serisi Polimer Korumalı Yıldırım Yakalayıcılar |
| Nominal voltaj | DC 1100kV |
| Seri | PLHLA Series |
Genel Bakış

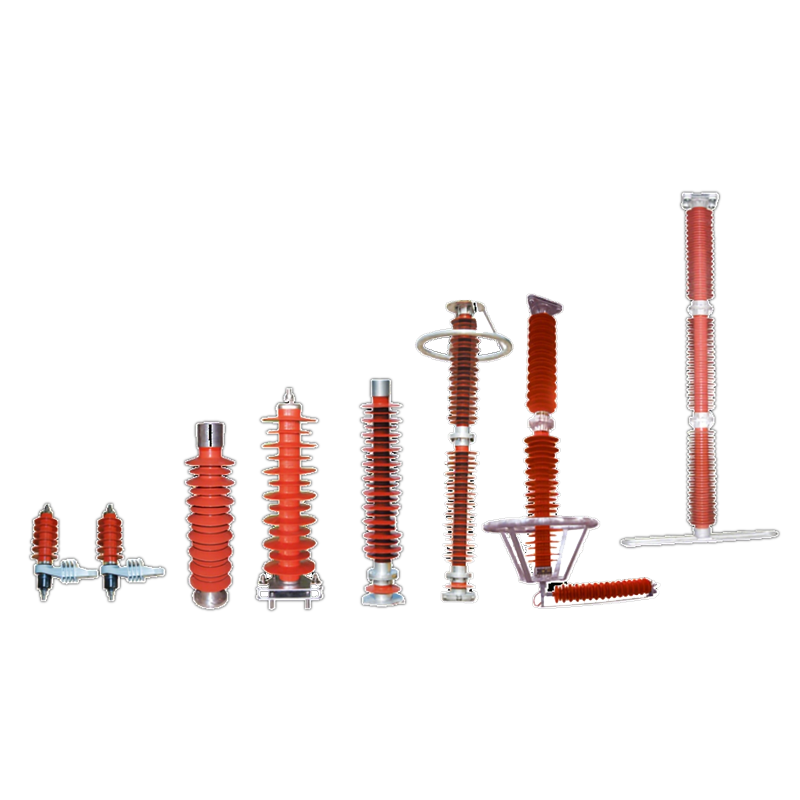

Polimer konutlu yıldırım tutucular, polimer ve kompozit malzemeden yapılmış bir konuta sahiptir ve tek sütunlu veya çok sütunlu direnç diski sütunu çekirdeği olarak kullanılır. 10kV-1000kV AC ve ±0.75kV-±1100kV DC gerilim seviyelerini kapsarlar.
Özellikler
Mükemmel yalıtım performansı ve yaşlanmaya karşı dayanıklılık
Kesinlikle seçilen malzemeler ve teknik gerekliliklere sıkı sıkıya uyulması, güç, hassasiyet, ve geliştirilmiş yalıtım performansı ile ömrü sağlar.
Yüksek Dielektrik Dayanım
Yüksek kaliteli yalıtım malzemeleri, yüksek voltaj koşullarında stabil yalıtımı korur.
Güçlü Kirlenmeye Karşı Direnç
Yüzey hidrofobik ve kendi kendine temizleme yeteneğine sahiptir, bu da kirlilik yapışmasını ve korozyonu etkili bir şekilde önler, temizliği ve stabil yalıtım performansını korur.
Hafif ve Kompakt Yapı
Mantıklı yapısal tasarım ve hafif malzemeler, geleneksel porselen konutlu yıldırım tutuculara kıyasla daha hafif ve daha küçük hacimli olmayı sağlar.
Teknik Parametreler
AC Yıldırım Tutucuları
Proje |
Değer |
|||||||||
nominal gerilim (AC) |
10kV |
20kV |
35kV |
66kV |
110kV |
220kV |
330kV |
500kV |
750kV |
1000kV |
4/10µs Yüksek Akım (kA) |
100 |
|||||||||
8/20µs Tekrarlanan Şarj Transferi Qrs (C) |
0.4~0.8 |
|||||||||
2ms Tekrarlanan Şarj Transferi Qrs (C) |
0.8~6.0 |
|||||||||
200µs Tekrarlanan Şarj Transferi Qrs (C) |
0.3~2.4 |
|||||||||
%95 Şarj Oranında AC Yaşlanma Katsayısı |
＜0.9 |
|||||||||
DC fülleme koruyucuları
Proje |
Değer |
|||||
nominal gerilim (AC) |
750V |
1kV |
200kV |
500kV |
800kV |
1100kV |
4/10µs Yüksek Akım (kA) |
100 |
|||||
8/20µs Tekrarlanan Şarj Aktarımı Qrs (C) |
0.4~0.8 |
|||||
2ms Tekrarlanan Şarj Aktarımı Qrs (C) |
0.8~6.0 |
|||||
200µs Tekrarlanan Şarj Aktarımı Qrs (C) |
0.3~2.4 |
|||||
%95 Şarj Oranında AC Yaşlama Katsayısı |
＜0.9 |
|||||
