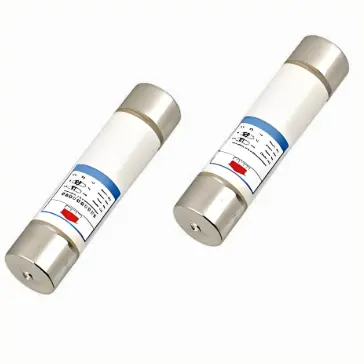

Yüksek Gerilimli Akım Sınırlama Sigortası (Yağlı anahtarlama ekipmanında kullanılacak)

Özellik özeti:

• 3.6KV'den 12KV'ye kadar nominal gerilim.

• 6.3A'dan 250A'ya kadar geniş nominal akım aralığı.

• Güçlü piroteknik vurucu.

• Benzersiz üçlü mühür.

• H.R.C.

• Akım sınırlama.

• Düşük güç kaybı, düşük sıcaklık artışı.

• Çok hızlı işlem, yüksek güvenilirlik.

• Amerikan tipi transformatörlerde yedek koruma için çoğunlukla kullanılır.

• Standartlara uygun: GB15166.2 BS2692-1 / IEC60282-1.

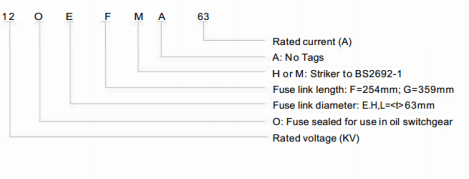

Model gösterimi:

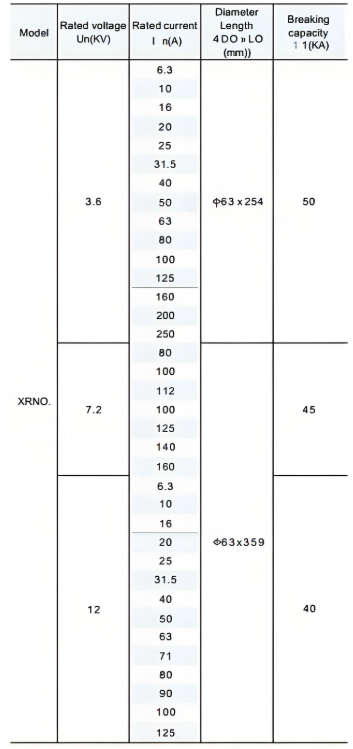

Teknik Parametreler：

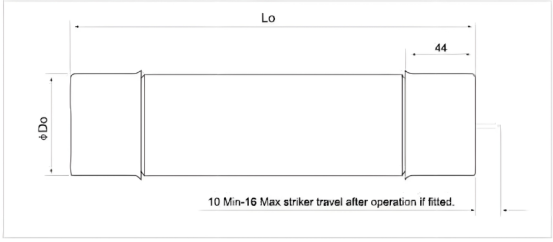

 Dış boyutlar:

BS&DIN tipi Yüksek Gerilimli kavşak kesiti karşılaştırması:(Birim:mm)

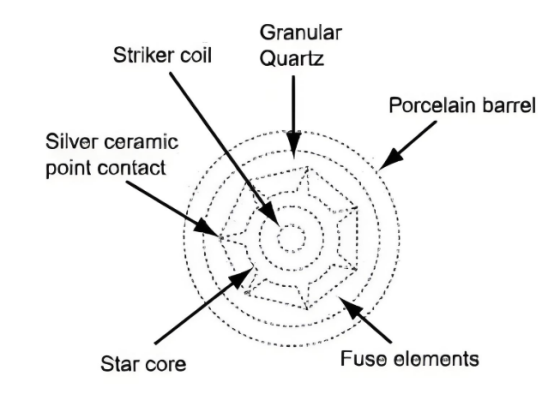

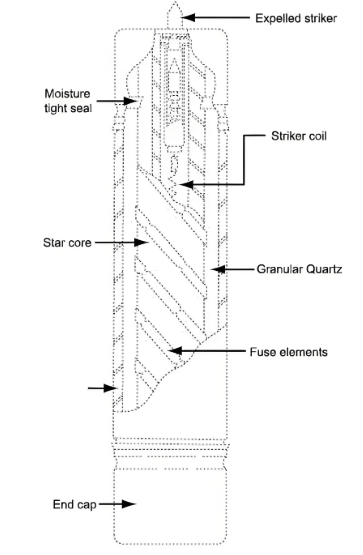

BS Tipi Yüksek Gerilimli Kavşak Kesiti

Yüksek gerilimli akım sınırlama anahtarları (yağlı anahtarlama ekipmanı için) çalışma prensibi nedir？

Normal İşletme Durumu:

• Normal işletme sırasında, yüksek gerilimli akım sınırlama anahtarı çok düşük bir direnç değerine sahiptir ve normal işletme akımının devreyi etkilemeden geçmesine izin verir. Temel olarak, normal bir iletkene benzer şekilde hareket ederek akımın düzgün bir şekilde akmasını sağlar.

Hata Akımı Sınırlaması:

• Devrede aşırı yük veya kısa devre hatası oluştuğunda, akım anahtardaki nominal akımı aşarsa, eriyebilecek elemanın ısıtmaya başlaması gerekir. Büyük ölçekli aşırı akım veya kısa devre akımı nedeniyle, eriyebilecek elemanın ısıtma hızı hızlıdır ve kısa sürede erime noktasına ulaşır, bu da onun hemen erimesine neden olur.

• Eriyebilecek eleman eridiği anda, bir ark oluşur. Bu noktada, ark söndürme cihazı aktive edilir. Daha önce belirtildiği gibi, bu süreçte arkın söndürülmesi için yağ ve muhtemelen kuvars kumu gibi malzemeler kullanılır. Aynı zamanda, anahtarın akım sınırlama etkisi sayesinde, hata akımının amplitudesi belirli bir aralık içinde sınırlanır, bu da kontrolsüz bir şekilde artmasına engel olur.
