| Marka | Rockwell |
| Model Numarası | H59 H61 13.2kV 13.8kV 15kV 33kV Yağlı Güç Dağıtım Transformatörü Üreticisi |
| Nominal voltaj | 15kV |
| Nominal Frekans | 50/60Hz |
| Nominal Kapasite | 2000kVA |
| Seri | S |
Ürün Açıklaması

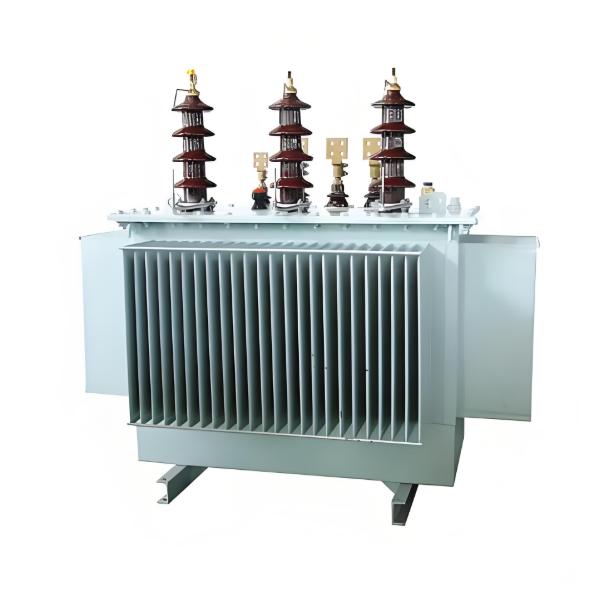

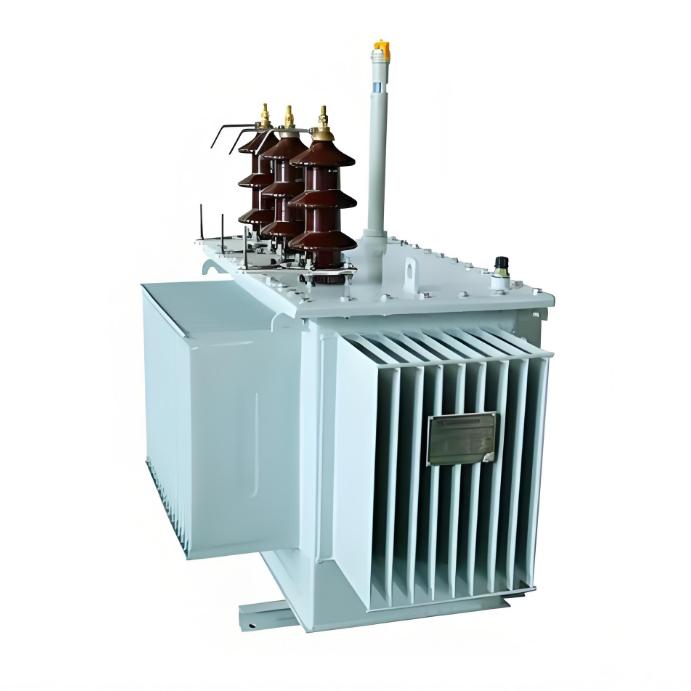

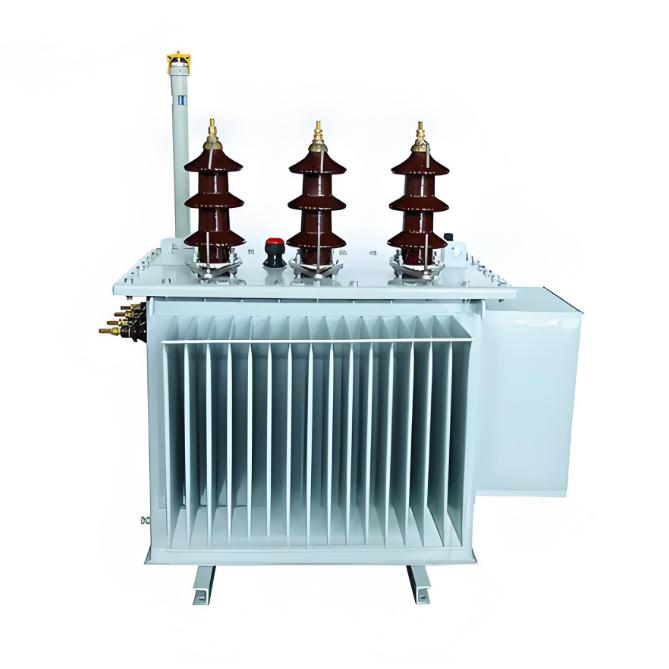

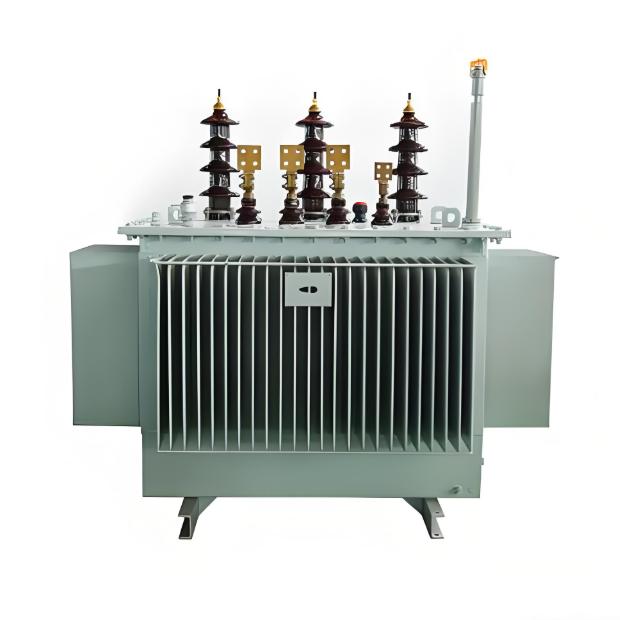

H59/H61 Serisi Yağlı Dağıtım Traforları orta gerilim dağıtım ağları için özel olarak tasarlanmış yüksek verimli, enerji tasarrufu sağlayan trafolar. 13.2kV ile 33kV arasındaki gerilim sınıflarını kapsayan bu üniteler, çeşitli ve zorlu ortamlarda hem iç mekan hem de dış mekan kurulumlarına uygun tamamen kapalı yağlı yapıdadır. Optimize edilmiş manyetik devre tasarımı ve soğutma sistemleri sayesinde ürün serisi düşük kayıp, düşük gürültü ve yüksek güvence sağlayarak, endüstriyel güç tedariki, ticari kompleksler, yenilenebilir enerji tesisleri ve kentsel ağ sistemlerinde yaygın olarak kullanılabilir.
Dağıtım Trafo
1. Kapasite: 10'dan 3150kVA'ya kadar
2. Yüksek Gerilim: 3.3kV'den 33kV'ye kadar
4. Bağlantı Yöntemi: Seçime Bağlı
Yurtdışına çok başarılı deneyimlerle ihracat yapılıyor.
| Rated capacity kVA | Voltage combination | NO-load loss W | Load loss W | No-load current % |
Short-circuit Impedance |
|||
| HV (KV ) | HV tapping range | LV (KV) | Connection symbol | |||||
| 30 | 6.3kV 10.5kV 11kV 13.2kV 13.8kV 15kV |
±2 × 2.5%; Or ±5% |
0.4 | Dyn11 or Yyn0 | 90 | 660 | 2.1 | 5.5 |
| 50 | 130 | 960 | 2.0 | |||||
| 63 | 150 | 1145 | 1.9 | |||||
| 80 | 180 | 1370 | 1.8 | |||||
| 100 | 200 | 1650 | 1.6 | |||||
| 125 | 240 | 1980 | 1.5 | |||||
| 160 | 290 | 2420 | 1.4 | |||||
| 200 | 330 | 2860 | 1.3 | |||||
| 250 | 400 | 3350 | 1.2 | |||||
| 315 | 480 | 4010 | 1.1 | |||||
| 400 | 570 | 4730 | 1.0 | |||||
| 500 | 680 | 5660 | 1.0 | |||||
| 630 | 810 | 6820 | 0.9 | 6 | ||||
| 800 | 980 | 8250 | 0.8 | |||||
| 1000 | 1150 | 11330 | 0.7 | |||||
| 1250 | 1350 | 13200 | 0.7 | |||||
| 1600 | 1630 | 15950 | 0.6 | |||||
| 2000 | 1950 | 19140 | 0.6 | |||||
| 2500 | 2340 | 22200 | 0.6 | |||||
Hem H59 hem de H61, dönüştürücülerin iletken bileşenleri için yaygın olarak kullanılan bronz malzemelerdir, temel farkı bakır-cinko içeriği konusundadır: H61, %60-%63 arasında bakır içerir, bu da daha iyi elektrik iletkenliği ve korozyon direnci sağlar, yüksek gerilim ve yüksek akım senaryoları için uygun olur; H59, %57-%60 arasında bakır içerir, daha düşük maliyetli olup normal güç tedarik gereksinimlerini karşılar. Gerilim modelleri, farklı güç ağı adaptasyonlarına karşılık gelir: 13.2kV/13.8kV/15kV, orta ve düşük voltajlı dağıtım ağları, endüstriyel alanlara ve konut topluluklarına güç tedariki için uygundur; 33kV, bölgesel güç ağlarının ana hatları için tasarlanmıştır, yüksek voltajlı güç iletim senaryolarına adapte edilmiştir. Seçim, yerel ağ voltajı ve yük akımı ile uyumlu olmalıdır.
Malzeme seçimi için: Projeniz yüksek gerilim (≥33kV), büyük akım (≥630A) veya sert çevreler (yüksek nemli/kenarlık bölgeleri) içeriyorsa H61'yi seçin — üstün iletkenliği ve paslanmaya karşı dayanıklılığı, işletme risklerini azaltır. H59, orta-düşük gerilim (≤15kV) ve küçük-orta yük senaryoları (örneğin, konut alanları, küçük fabrikalar) için maliyet etkin bir seçenektir, burada performans gereksinimleri ortadır.
