| Marka | HK Electrical |
| Model Numarası | GRT8-S1 Asimetrik Çevrimli Zamanlayıcı Rölesi |
| Nominal Frekans | 50/60Hz |
| Gerilim aralığı (AC/DC) | 12-240V |
| Seri | GRT8 |
GRT8-S1 Asimetrik Döngü Zamanlayıcı Rölesi, çeşitli döngüsel işletim ihtiyaçları için tasarlanmış güvenilir bir zamanlama kontrol cihazıdır. Düzenli oda havalandırması, belirlenmiş aralıklarla taze hava dolaşımını sağlama gibi senaryolarda öne çıkar. Döngüsel nem alma işlemleri için de, nemleyicileri periyodik olarak etkinleştirerek optimal nem seviyelerini korur. Ayrıca, aydınlatma sistemlerinin aç-kapa döngülerini otomatikleştirmek için hassas ışık kontrolü sağlar. Bunun yanı sıra, devre pompa ve öğle işaretlerinin düzenlenmesi için idealdir, çeşitli endüstriyel ve ticari uygulamalar için istikrarlı performans ve kolay entegrasyon sunar.
Özellikler
Asimetrik Döngü Kontrolü: On ve off sürelerinin bağımsız olarak ayarlanmasını destekler, ventilasyon ve nem alma gibi eşit olmayan döngüsel aralıkları gerektiren senaryolara esnek uyum sağlar.
Geniş Uygulama Alanı: Düzenli oda havalandırması, döngüsel nem alma, ışık kontrolü, devre pompa, öğle işaretleri ve diğer döngüsel işletim ekipmanları için uygundur.
İstikrarlı Performans: Güvenilir elektronik bileşenleri kullanarak, uzun süreli çalışma koşullarında bile doğru zamanlama ve tutarlı işlem sağlar.
Kolay İşlem: Anlamlı parametre ayar arayüzü ile kullanıcılar karmaşık profesyonel bilgiye gerek kalmadan hızlıca zamanlama değerlerini ayarlayabilirler.

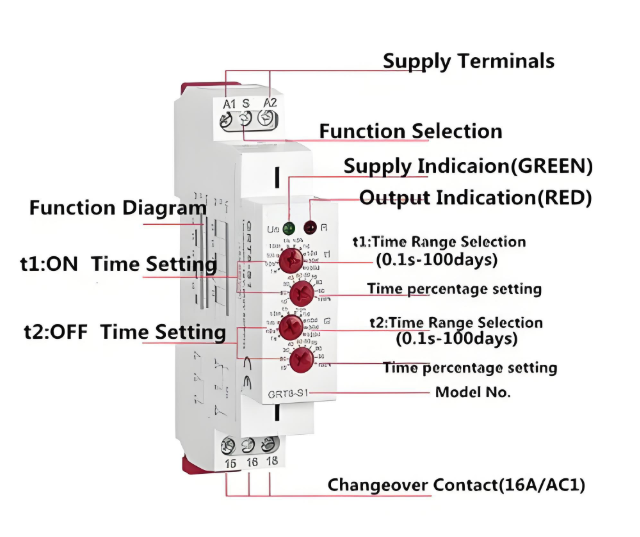

Fonksiyon seçimi, S-A1 terminal bağlantı noktalarındaki dış jumper ile yapılır.
Zaman ölçeği 0.1 s - 100 gün, 10 zaman aralığına bölünmüştür: (0.1 s - 1 s / 1 s - 10 s / 0.1 dk - 1 dk / 1 dk - 10 dk / 0.1 sa - 1 sa / 1 sa - 10 sa / 0.1 gün - 1 gün / 1 gün - 10 gün / 3 gün - 30 gün / 10 gün - 100 gün).
Röle durumu LED ile gösterilir.
1-MODULE, DIN ray montajı.
Teknik Parametreler
| Teknik parametreler | GRT8-S1 | GRT8-S2 | |
| Fonksiyon | Asimetrik döngü zamanlayıcı rölesi | ||
| Güç kaynakları terminalleri | A1-A2 | ||
| Gerilim aralığı | AC/DC 12-240V(50-60Hz) | ||
| Yük | AC 0.09-3VA/DC 0.05-1.7W | ||
| Gerilim aralığı | AC 230V(50-60Hz) | ||
| Güç girişi | AC max.6VA/1.3W | AC max.6VA/1.9W | |
| Güç kaynağı toleransı | -15%;+10% | ||
| Güç kaynağı göstergesi | yeşil LED | ||
| Zaman Aralıkları | 0.1s-10gün | ||
| Zaman ayarı | potansiyometre | ||
| Zaman sapması | 10%-mekanik ayar | ||
| Tekrarlanabilirlik doğruluğu | 0.2%-ayar değeri istikrarı | ||
| Sıcaklık katsayısı | 0.05%/℃,at=20℃(0.05%℉，at=68℉) | ||
| Çıkış | 1×SPDT | 2×SPDT | |
| Akım derecesi | 16A(AC1) | ||
| Anahtarlamalı gerilim | 250VAC/24VDC | ||
| En düşük kesme kapasitesi DC | 500mW | ||
| Çıkış göstergesi | kırmızı LED | ||
| Mekanik ömür | 1×107 | ||
| Elektriksel ömür(AC1) | 1×105 | ||
| Sıfırlama süresi | max.200ms | ||
| Çalışma sıcaklığı | -20℃ to+55℃（-4℉to131℉） | ||
| Depolama sıcaklığı | -35℃ to+75℃（-22℉to158℉） | ||
| Montaj/DIN ray | Din ray EN/IEC 60715 | ||
| Koruma derecesi | IP40 ön panel/IP20 terminaller | ||
| Çalışma pozisyonu | herhangi | ||
| Aşırı gerilim kategorisi | III. | ||
| Kirlilik derecesi | 2 | ||
| Maksimum kablosuz boyut(mm²) | katı tel maks.1×2.5 veya 2×1.5/kabuklu maks.1×2.5(AWG 12) | ||
| Sargı momenti | 0.4Nm | ||
| Boyutlar | 90×18×64mm | ||
| Ağırlık | 1×SPDT:W240-63g,A230-62g | ||
| 2×SPDT:W240-83g,A230-82g | |||
| Standartlar | EN 61812-1,IEC6947-5-1 | ||
