| Marka | ROCKWILL |
| Model Numarası | RCW-S21.9M 21.9kV MV dış vakum yeniden kapatıcı |
| Nominal voltaj | 21.9kV |
| Nominal Akım | 1250A |
| Nominal kesme akımı | 25kA |
| Dairesel frekans dayanımı | 70kV/min |
| Nominal yıldırım darbe dayanım voltajı | 170kV |
| El ile kapama | Yes |
| Seri | RCW |
Açıklama：
RCW serisi otomatik devre kapatıcılar, 11kV'dan 38kV'ye kadar tüm gerilim sınıflarında 50/60Hz güç sistemleri için hava dağıtım hatları ve dağıtım alt istasyon uygulamalarında kullanılabilir. Ve nominal akımı 1250A'ya ulaşabilir. RCW serisi otomatik devre kapatıcı, kontrol, koruma, ölçüm, iletişim, arıza tespiti, kapalı veya açık durumda çevrimiçi izleme gibi fonksiyonları birleştirir. RCW serisi vakum kapatıcı, genellikle entegre terminal, akım transformatörü, kalıcı manyetik aktüatör ve kapatıcı kontrolcüsü ile birlikte kullanılır.

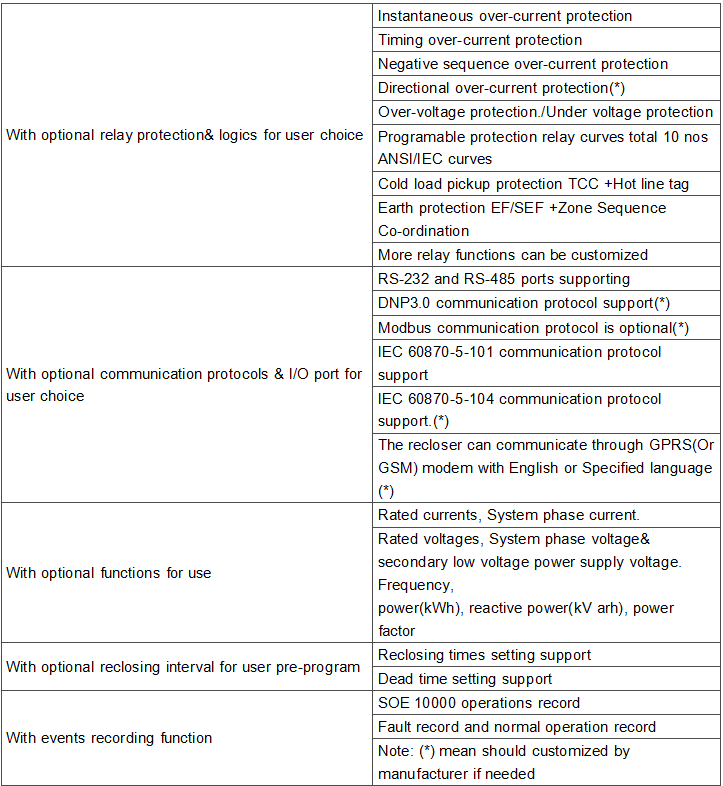

Özellikler：
Nominal akım aralığında seçilebilir seviyeler mevcuttur.
Kullanıcı seçimi için seçilebilir röle koruması ve mantık.
Kullanıcı seçimine bağlı olarak seçilebilir iletişim protokolleri ve I/O portları.
Kontrolcü testi, kurulum, programlama, güncellemeler için PC yazılımı.

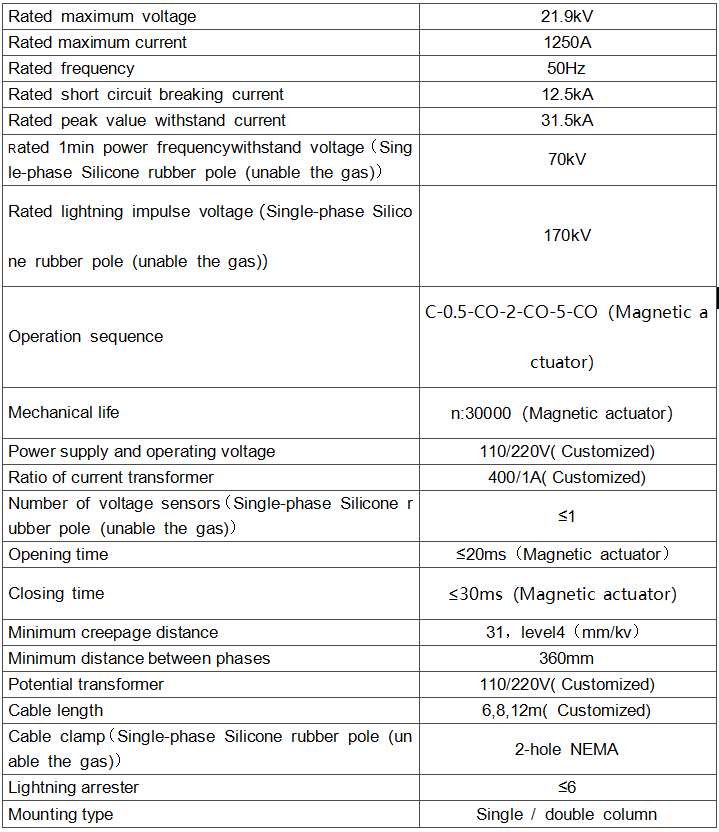

Parametreler：
Dış boyutlar

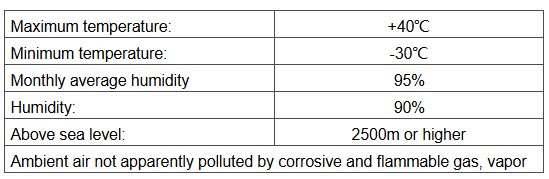

Çevresel gereksinimler

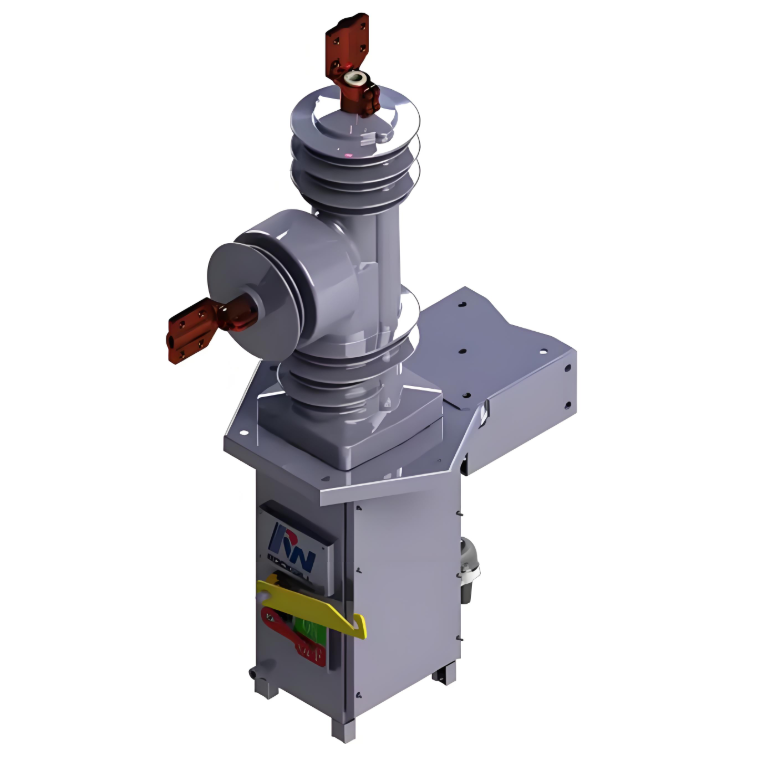

Ürün gösterimi
Dış ortam vakum kapatıcılarının yalıtım arızaları nelerdir ve çözümleri nedir?
İzolyatör Temizliği: Yüzey kirletmesi nedeniyle parlama yaşayan izolyatörler için düzenli temizlik gerekir. Özel izolyatör temizleme araçları, izolyatör temizleme fırçaları veya yüksek basınçlı su tabancaları kullanılabilir. Temizlikten sonra izolyatör yüzeylerine anti-parlama kaplama sıvılaştırılabilir, bu da kirletme direncini artırır.
İzolyatör Değiştirme: İndirgeme nedeniyle yalıtım gücü azalmış ve açık çatlaklar veya hasar gösteren izolyatörler, yıldırım darbeleri veya diğer nedenlerden dolayı, hızlıca değiştirilmelidir. İzolyatörler değiştirilirken, ekipmanın gerilim ve mekanik güç gereksinimlerini karşılayan izolyatörler seçilmelidir.
Yalıtım Performansını Test Etme: İzolasyon direnci test cihazları, dielektrik kayıp test cihazları ve diğer ekipmanlar kullanılarak, izolasyon malzemelerinin yalıtım performansı düzenli olarak test edilmelidir. Yalıtım performansında düşüş tespit edildiğinde, yaşlanma nedenleri analiz edilmelidir.
Yalıtım Bileşenlerini Değiştirme: İzolasyon yaşlanması ciddi ise, kısmi salınım olayları gözlemlendiğinde, yaşlanmış yalıtım bileşenleri (örneğin, izolasyon kolçakları, izolasyon destekleri) hızlıca değiştirilmelidir. Ayrıca, ekipmanın çalışma ortamını iyileştirmek, örneğin havalandırma artırarak ve nem oranını azaltarak, izolasyonun yaşlanma sürecini yavaşlatmak gerekir.
İzolyatör Temizliği: Yüzey kirletmesi nedeniyle parlama yaşayan izolyatörler için düzenli temizlik gerekir. Özel izolyatör temizleme araçları, izolyatör temizleme fırçaları veya yüksek basınçlı su tabancaları kullanılabilir. Temizlikten sonra izolyatör yüzeylerine anti-parlama kaplama sıvılaştırılabilir, bu da kirletme direncini artırır.
İzolyatör Değiştirme: İndirgeme nedeniyle yalıtım gücü azalmış ve açık çatlaklar veya hasar gösteren izolyatörler, yıldırım darbeleri veya diğer nedenlerden dolayı, hızlıca değiştirilmelidir. İzolyatörler değiştirilirken, ekipmanın gerilim ve mekanik güç gereksinimlerini karşılayan izolyatörler seçilmelidir.
Yalıtım Performansını Test Etme: İzolasyon direnci test cihazları, dielektrik kayıp test cihazları ve diğer ekipmanlar kullanılarak, izolasyon malzemelerinin yalıtım performansı düzenli olarak test edilmelidir. Yalıtım performansında düşüş tespit edildiğinde, yaşlanma nedenleri analiz edilmelidir.
Yalıtım Bileşenlerini Değiştirme: İzolasyon yaşlanması ciddi ise, kısmi salınım olayları gözlemlendiğinde, yaşlanmış yalıtım bileşenleri (örneğin, izolasyon kolçakları, izolasyon destekleri) hızlıca değiştirilmelidir. Ayrıca, ekipmanın çalışma ortamını iyileştirmek, örneğin havalandırma artırarak ve nem oranını azaltarak, izolasyonun yaşlanma sürecini yavaşlatmak gerekir.
Standart dağıtım kontrolörleri çoğunlukla yalnızca yardımcı anahtarlardan konum sinyalleri toplar. Bu kontrolörde, kapatma ve açma işlemlerinin çevrimiçi izlenmesi özelliği yerleşik olarak entegre edilmiştir; bu sayede kapatma ve açma işlemlerinin çalışma durumu gerçek zamanlı olarak izlenebilmekte ve tekrar kapayıcı gövdesinin çalışma koşulları tam olarak kavranabilmektedir.
Bu kontrolör, özel bir yerel kumanda paneli entegre etmektedir. Yerinde parametre yapılandırması, yerel işletim ve arıza bilgisi incelemesi doğrudan gerçekleştirilebilir.
Birçok genel kontrolörde dahili panel bulunmamakta ve yerel insan-makine etkileşimi için harici bir üçüncü taraf HMI'ye bağlanması gerekmektedir.
ZW32 harici bir kontrolör gerektiren temel bir anahtar iken, RCW Dış Mekan Tek Fazlı Vakumlu Tekrar Kapayıcı yerleşik koruma, sensörler ve iletişim özelliklerine sahip tam entegre bir akıllı şebeke çözümüdür.
Ayrıca, IEC/ANSI standartlarına tam olarak uymakta ve uluslararası dağıtım otomasyonu projelerine özel olarak tasarlanmış birinci sınıf yalıtım kullanmaktadır.
Rockwill standart akıllı tekrar kapatıcı, geniş bir ölçüm aralığı (2A–16.000A) ile yüksek hassasiyet sunar. Seçim yaparken normal akımınızın bu standart aralık içinde olduğundan emin olmanız yeterlidir.
Evet. Standart 2A–16.000A aralığının yanı sıra, Rockwill, 0,1A–2A aralığında ultra düşük akım ölçümü ve koruması için özel yapılandırılmış üniteler sunmaktadır.
