İletim Kulesi Temeli Nedir?

İletim Kulesi Temeli Tanımı

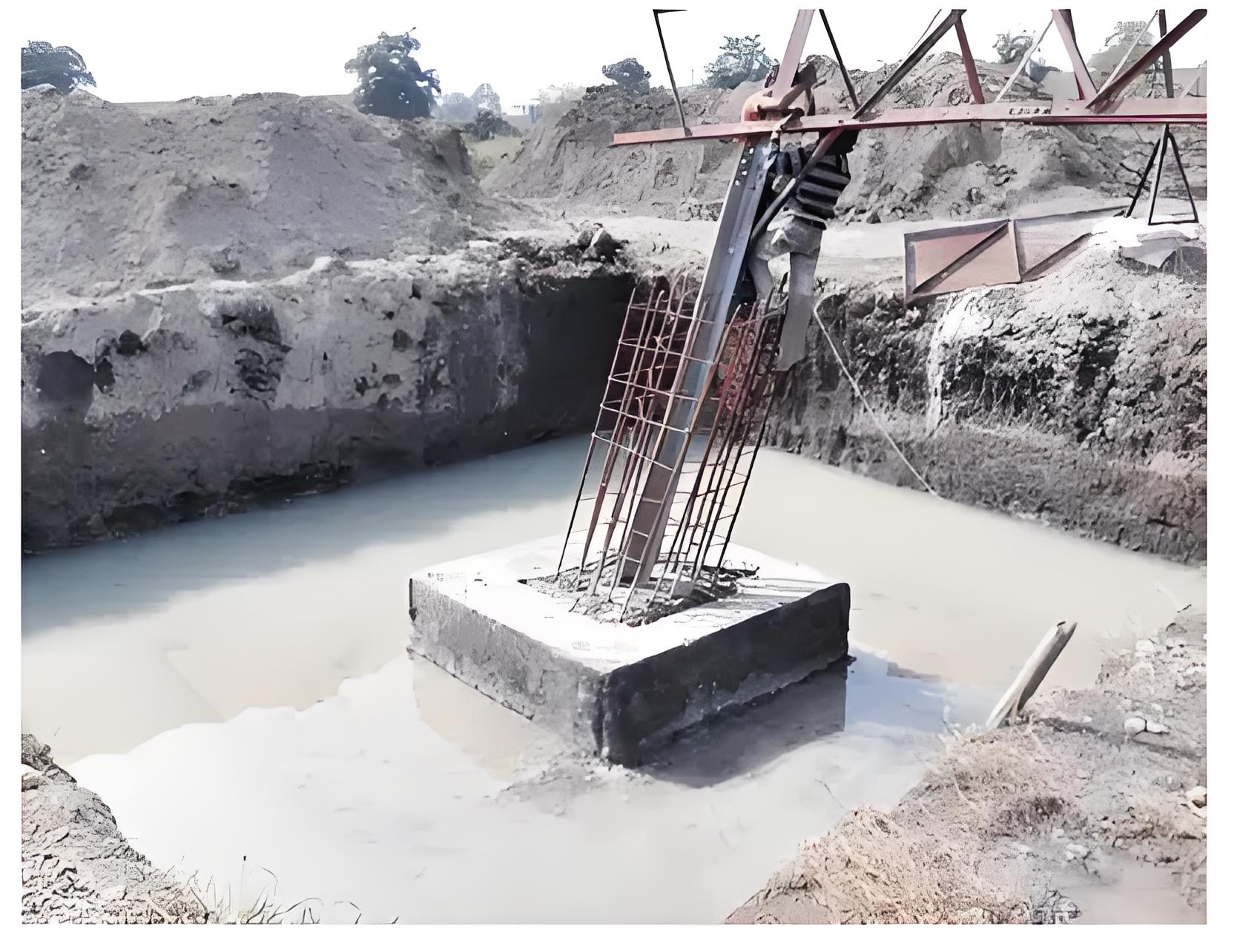

İletim kulesi temeli, kuleyi destekleyen ve yükleri zemine aktaran taban olarak tanımlanır.

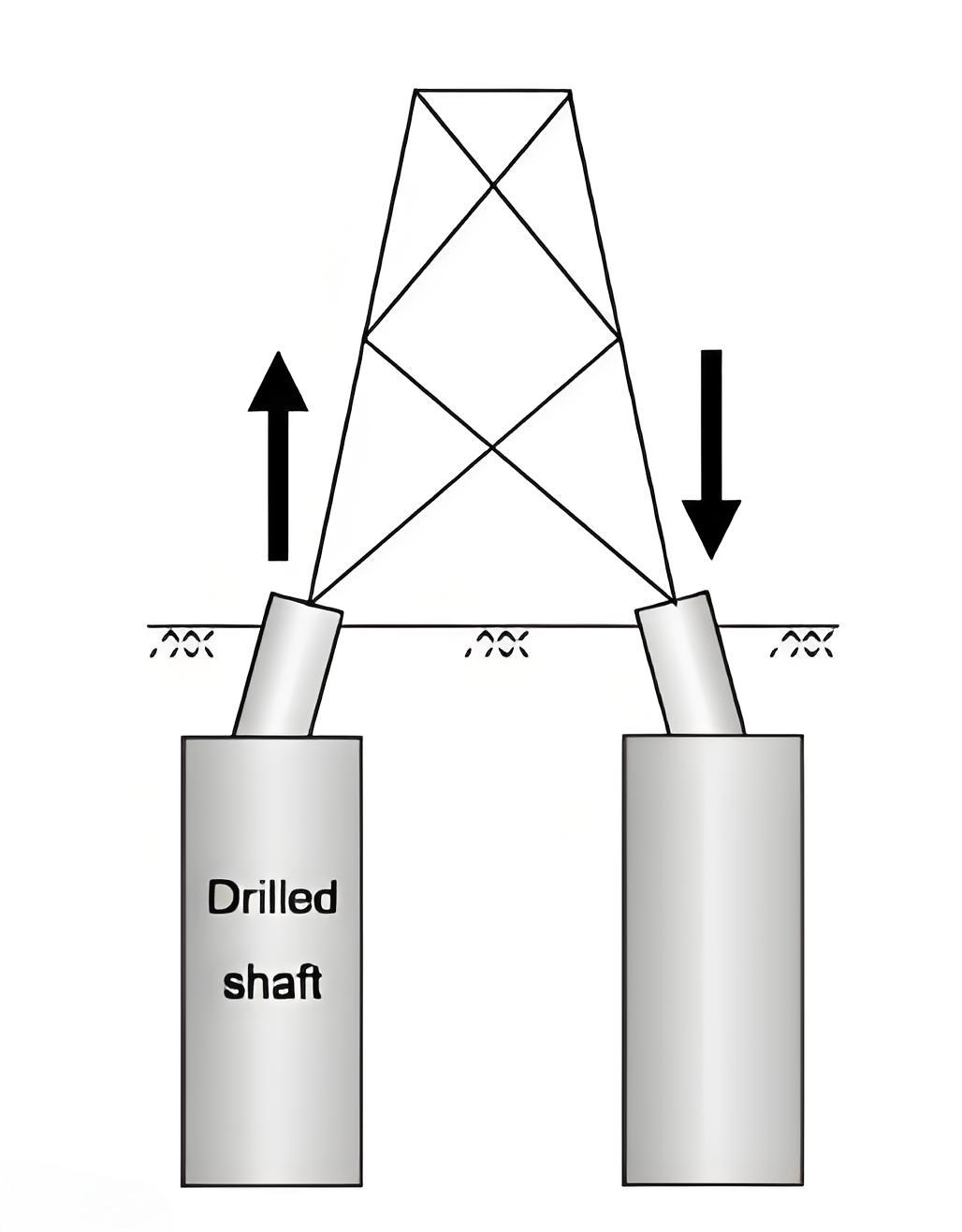

Yük Türleri

Kule temelleri genellikle üç tür kuvvete maruz kalır. Bunlar şunlardır:

• Basınç veya aşağı doğru itme kuvveti.

• Gerilme veya yukarı çekme kuvveti.

• Yatay kuvvetler, hem enine hem de boyuna yönde yan itme kuvvetleri.

• Temel için sınır yükler, ilgili kuleler için olan yüklerin %10 daha yüksek alınmalıdır.

Temelin taban plakası, dengesiz yük dağılımından kaynaklanan ek yükleri işlemek üzere tasarlanmalıdır.

Zemin seviyesinin üstünde ve altında bulunan beton ağırlığı, ayrıca herhangi bir gömülü çelik de aşağı itme kuvvetine katkıda bulunmalıdır.

Toprak Parametreleri

Temel tasarımında aşağıdaki parametreler gereklidir.

• Toprağın sınır taşıma kapasitesi.

• Toprak yoğunluğu.

• Toprak konisi açısı.

Yukarıdaki değerler toprak test raporundan elde edilebilir.

Stabilite Analizi

Güçlülük tasarımı dışında, devrilme, sökülmeye, kaymaya ve eğilmeye karşı başarısızlıklar önlenmek için stabilite analizi yapılmalıdır. Toprak direnci, temele uygulanan yüklerle mücadele etmede anahtardır.

Yukarı Çekme Direnci

Yukarı çekme yükleri, toprağın ortalama soil'deki dikey ile yaptığı açıya eşit olan bir toprak konisinin ters çevrilmiş bir frustumunun ağırlığı tarafından karşılanması varsayılmaktadır. Toprak hacmi hesaplaması, ekteki çizim (Şekil 3) uyarınca yapılacaktır. Toprak içinde gömülü betonun ağırlığı ve zemin seviyesinin üstündeki beton ağırlığı da yukarı çekme direnci için düşünülmelidir. İki bitişik bacakların toprak konisi birbirini aşarsa, toprak konisi, kule tabanının merkez çizgisinden geçen dik bir düzlem tarafından kesilmiş olarak kabul edilecektir. Tasarım yükünün üzerine %10 (On yüzde) aşırı yük faktörü (OLF) düşünülecektir, yani OLF = 1.10 asmalı kuleler için ve 1.15 açılı, ölü uç ve çapa kuleleri için. Ancak, özel kuleler için OLF 1.20 olacaktır.

İletim Kulesi Temeli Aşağı İtme Direnci

Aşağıdaki yük kombinasyonları toprakın taşıma gücüyle karşılanmalıdır:

• Aşağı itme yükleri, toprak üzerindeki ek beton ağırlığı ile birlikte, ayak tabanının tam alanına etki edildiği varsayılır. Ayak tabanının altındaki yan itme kuvvetlerinden kaynaklanan moment.

• Taban plaka yapısının bu yük kombinasyonu için geliştirilmesi gerekir. Yukarıdaki yük kombinasyonu nedeniyle ayak (τ) basıncı hesaplamasında izin verilen taşıma basıncı %25 artırılmalıdır.

İletim Kulesi Temeli Yan İtme Direnci

Şömine, eksenel kuvvetler, gerilme ve kompresyon ve ilişkili maksimum burkulma momenti kombinasyonu için limit durum yöntemiyle tasarlanmalıdır. Bu hesaplamalarda, betonun çekme dayanımı göz ardı edilmelidir.

İletim Kulesi Temeli Sap Uprooting Direnci

%10 (On yüzde) aşırı yük faktörü (OLF) düşünülecektir, yani OLF = 1.10 normal asmalı kuleler için ve 1.15 açılı, ölü uç/çapa kuleleri için. Özel kuleler için OLF 1.20 olacaktır.
