Kabloların Çekme Sınavı Nedir?

iletkenlerin çekme testi nedir?

Çekme Testi Tanımı

Çekme testi, bir malzemenin gücünü onu parçalana kadar çekerken ölçer.

İletkenler için Çekme Testinin Amaçları

Bu test, alüminyum teli gibi kablosal iletkenlerin, kurulum ve kullanım sırasında karşılaştıkları çekme kuvvetlerine dayanacak kadar güçlü olup olmadığını sağlar.

Çekme Testi İçin Aletler

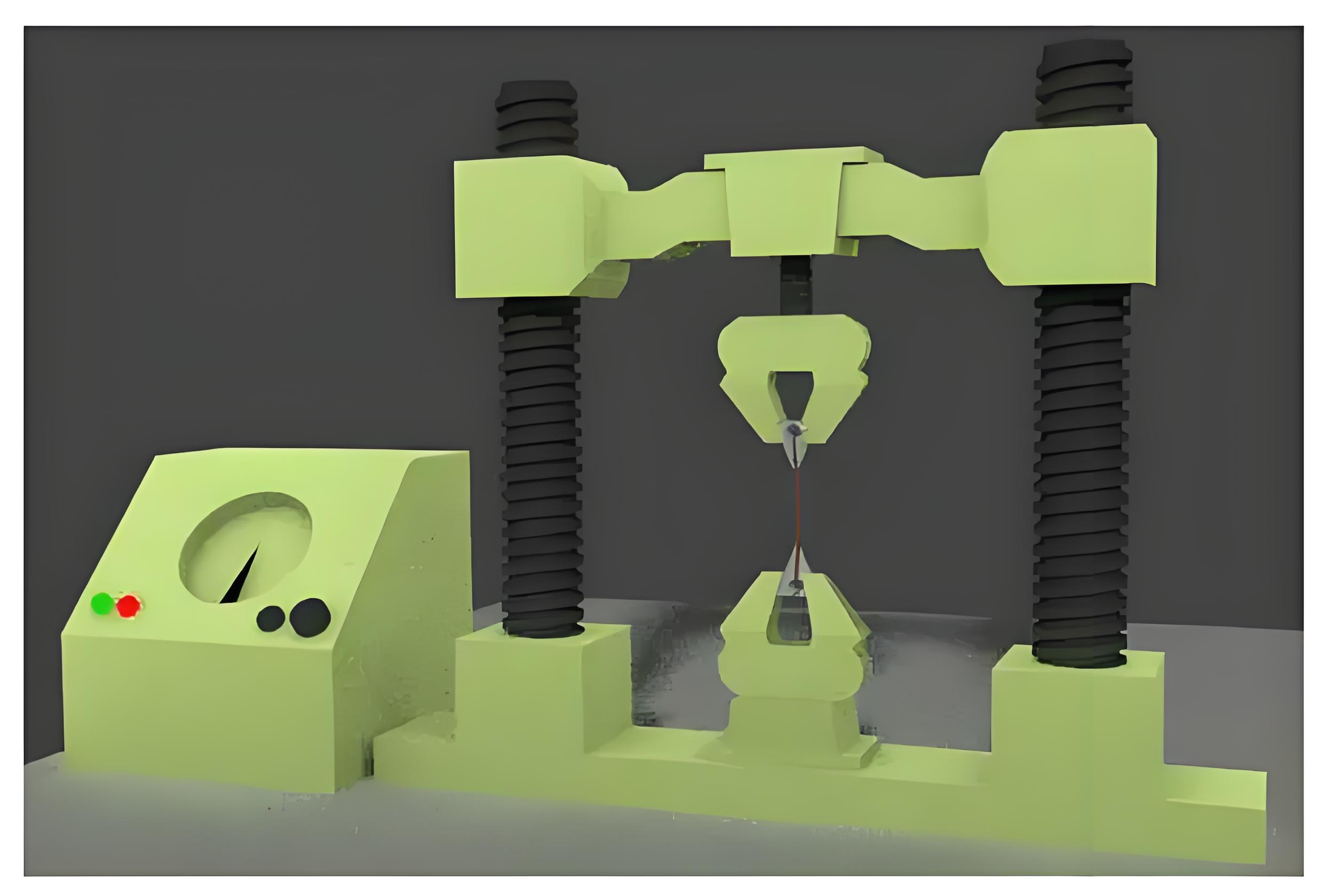

• Çekme Test Cihazı: Otomatik bir makine, iki ucunda iletkeni yeterince tutabilen ve test sırasında iletkenin hiçbir şekilde kaymamasını sağlayan kapaklar bulunur. Makinenin test sırasında gerekli olan gerilim uygulama yeteneğine sahip olması gerekir.

• Düz Yüzeyli Mikrometre: Bu, 0.01 mm varyasyon bile ölçebilecek hassasiyette ölçümler yapabilir. Bu, numune iletkenin çapını ölçmek için kullanılır.

• En küçük ölçek bölümü 1 mm olan uygun bir Ölçek: Numune iletkenin uzunluğunu ölçmek için kullanılır.

• 0.01g hassasiyetinde numune kütlesini ölçmek için kullanılan Terazi.

İletkenlerin Çekme Testi Yöntemi

Testin yapıldığı uzunluktan (ölçüm uzunluğu) biraz daha uzun bir iletken numunesi seçilir. Numunenin her iki ucunda da çekme test cihazına tutmak için fazladan uzunluğu olduğundan emin olun. Numunenin önceden hazırlanması gerekmez.

Çekme Testi Prosedürü

İletken numunesi makineye sabitlenir ve tensiyon yavaş yavaş artırılır, numune kırılana kadar, kopma yükünü not ederek çekme gücünü hesaplamak için kullanılır.

Kablo Çekme Testi

Bu özel kablo iletkenleri için çekme testi, malzemenin güvenli ve etkili kullanım için gerekli çekme gücü gereksinimlerini karşılayıp karşılamadığını kontrol eder.

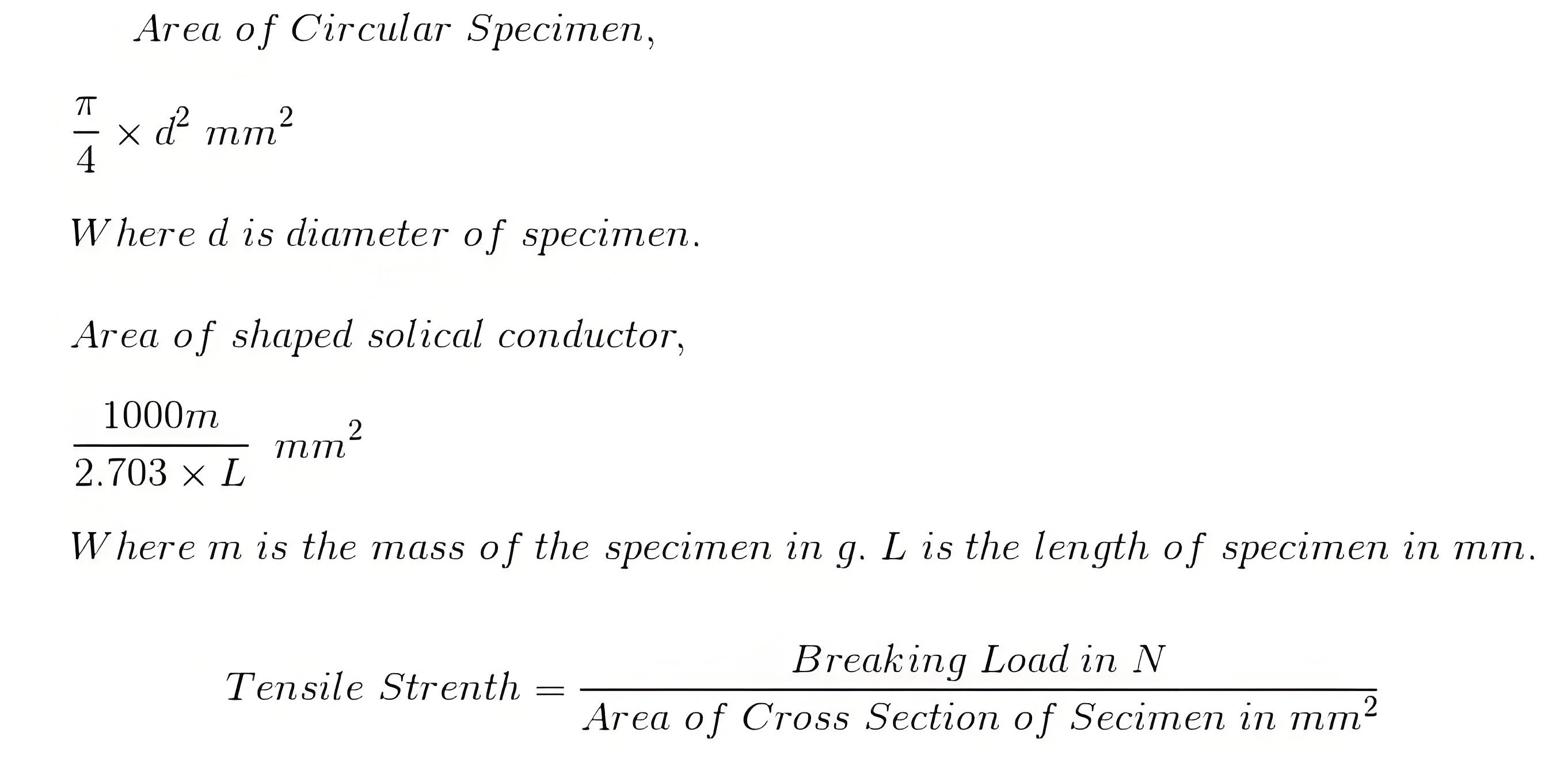

Hesaplama
