Şunt Reaktörü Nedir?
Şunt Reaktörü Tanımı
Şunt reaktörü, yük değişiklikleri sırasında gerilimi istikrara getirmek için yüksek gerilimli güç sistemlerinde kullanılan bir elektrik cihazı olarak tanımlanır.
Gerilim Istikrarı
400kV üzerindeki sistemlerde dinamik aşırı gerilimi kontrol eder ve kapasitif reaktif güç kompansasyonu sağlar.
İmpedans Türleri
Şunt reaktörleri, sabit impedansı korumak ve harmonik akımların önlenmesi için boşluklı çekirdek veya manyetik kalkanlanmış hava çekirdek tiplerinde gelir.
Kayıp Ölçüm Yöntemleri

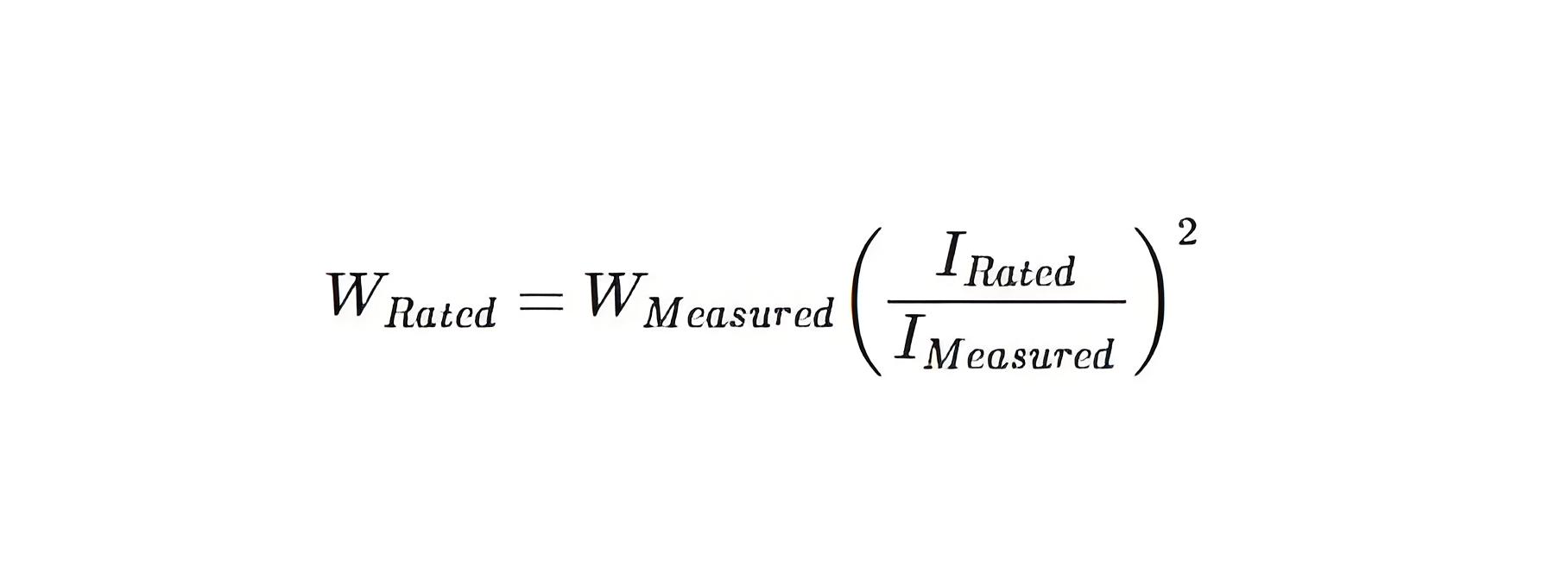

Bir şunt reaktörünün kayıpları, nominal gerilim ve frekansta ölçülmelidir. Yüksek gerilimli reaktörler için, kayıpları daha düşük bir gerilimde ölçün ve ardından kaybı, nominal akım ile test gerilimindeki akımın oranının karesiyle çarparak ölçeklendirin.
Şunt reaktörünün güç faktörünün çok düşük olması nedeniyle, geleneksel wattmetre ile şunt reaktörünün kayıp ölçümü çok güvenilir değildir, daha iyi doğruluk için köprü yöntemi ölçümü uygulanabilir.
Bu test, reaktörün çeşitli parçalarındaki kayıpları ayırt edemez. Test sonucunun referans sıcaklığına göre düzeltmesini önlemek için, sarımın ortalama sıcaklığının referans sıcaklığına eşit olduğunda ölçüm yapmak tercih edilir.
Çalışma Koşulları
Aşırı ısınmadan kaçınarak sürekli gerilimle başa çıkmalı ve güvenli sıcaklık limitleri içinde çalışmalıdır.
