Oszilatör Dönüştürücü Nedir?

Oscillator Transduser Nedir?

Oscillator Transduser Tanımı

Oscillator transduser, kuvvet, basınç veya yer değiştirme gibi bir miktarı ölçülebilir bir gerilime dönüştüren bir cihaptır.

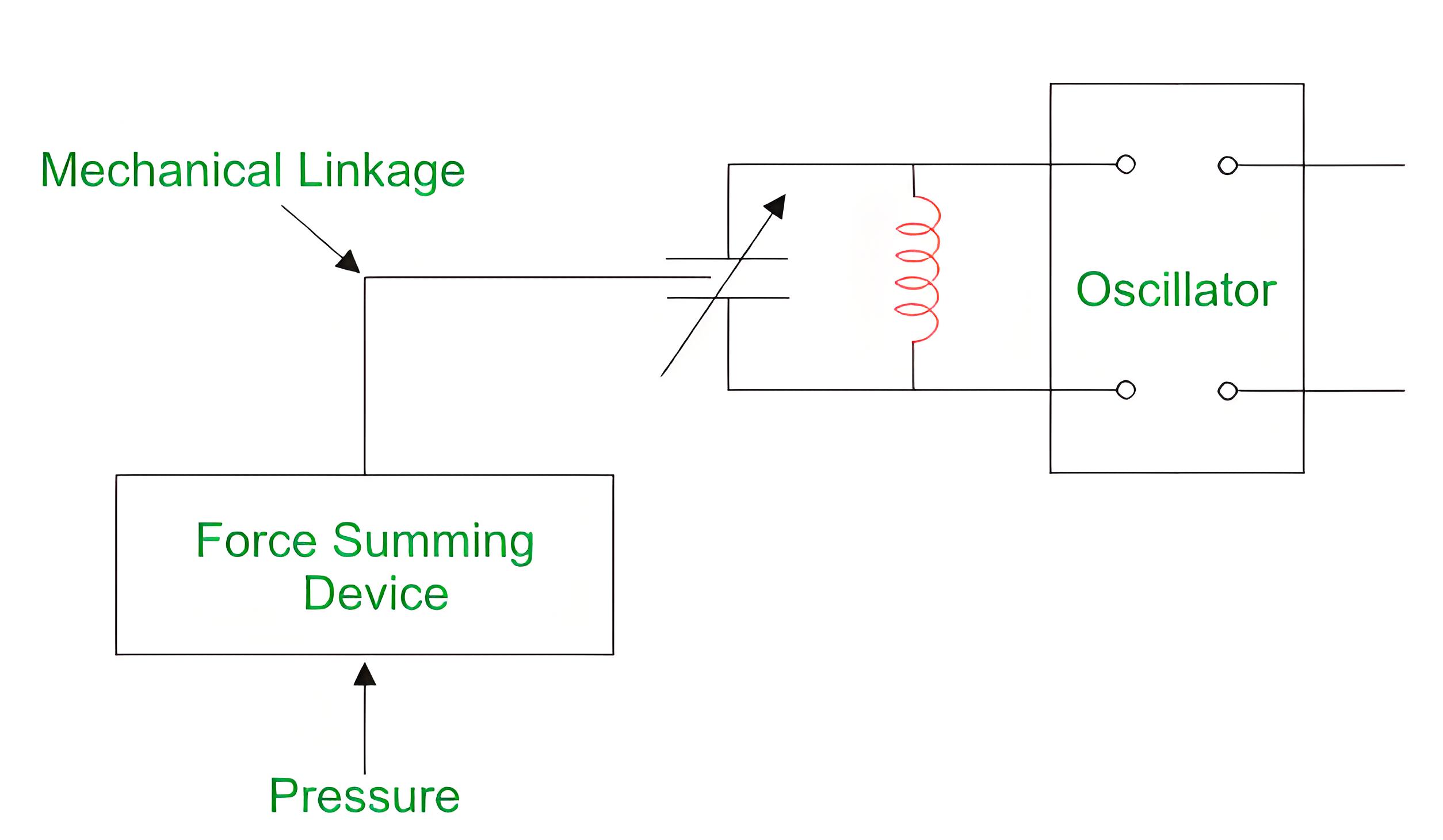

Çalışma Prensibi

Ölçülmesi gereken miktar, örneğin basınç, bu basıncı mekanik bağlantılara aktaran kuvvet toplama üyesine uygulanır.

Mekanik bağlantı, basıncın büyüklüğüne göre tepki verir.

Mekanik bağlantı, kondansatör içindeki dielektrik ortamı harekete geçirir.

Kondansatör içindeki dielektrik ortamın hareketi, kapasitansı değiştirmeye eğilimlidir.

Oscillatörün frekansı, kapasitans ve endüktansa bağlıdır. Bu miktarlardan herhangi birisi değiştiğinde frekans da değişir.

Oscillatörün çıkışı, modüle edilmiş bir çıkıştır ve uygulanan basıncın veya kuvvetin terimlerinde modüle edilebilir ve kalibre edilebilir.

Bileşenler

• Mekanik bağlantı: Bu, giriş miktarını oscillatör transdusere bağlayarak onu harekete geçiren bileşendir. Dişli tekerlekler veya diğer bağlantı sistemleri dahil olabilir.

• Oscillatör: Bilindiği gibi, oscillatörler istenen frekansı üretmek için kullanılır. Burada kullanılan oscillatör, LC tank/döngüsünden oluşur. Çıkış frekansı, giriş kaynağa göre üretilir.

• Frekans Modülatörü: Bu bileşen, telemetri amaçları için oscillatörün çıkış frekansını değiştirerek, bunun iletim için uygun hale getirir.

• Kuvvet Toplama Üyesi: Bu, bir LC oscillatör devresinin kapasitansını veya endüktansını değiştirmek için kullanılır. Basıncı mekanik bağlantıya aktarır.

Avantajlar

• Bu transduser, dinamik ve statik olayları da ölçebilir, bu nedenle farklı uygulamalar için çok yönlüdür.

• Bu transduser, telemetri uygulamaları için çok faydalıdır.

Dezavantajlar

• Bu transduser, geniş bir sıcaklık aralığına sahiptir.

• Thermal istikrarı düşük olduğu için performansı etkilenebilir.

• Düşük doğruluğu nedeniyle sadece düşük doğruluk gerektiren uygulamalarda kullanılır.
