Moving Iron Instrument Nedir?
Moving Iron Instrument Tanımı
Moving Iron Instrument, demirin manyetik özelliklerini kullanarak elektriksel miktarları ölçen bir ölçüm cihazı türüdür.
Moving Iron Instrument Tipleri
İki ana tip vardır: çekim ve itme. Bu tipler, demir parçalarının manyetik alanla olan etkileşimlerine dayanarak çalışır.
Moving Iron Instrument Yapısı

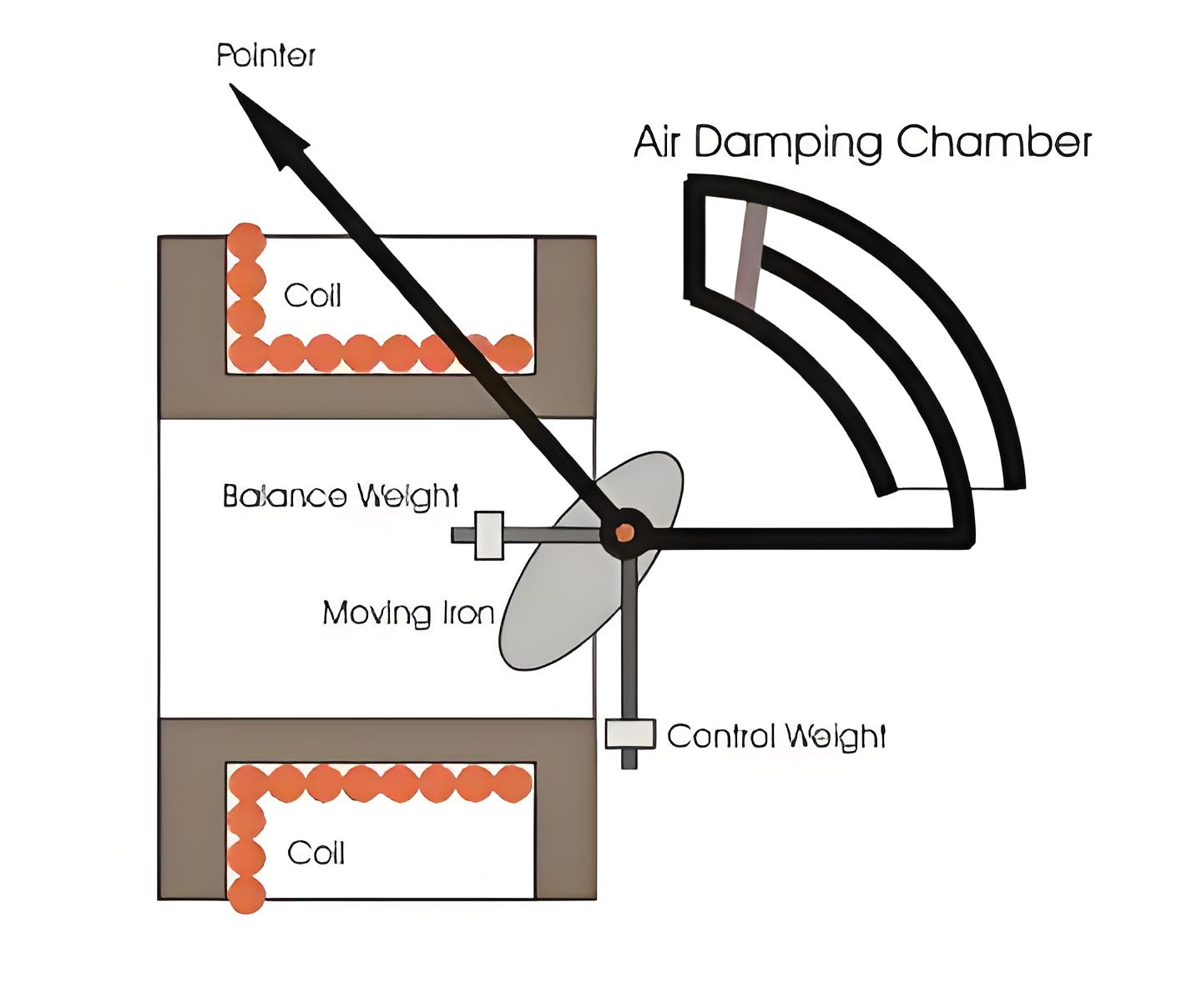

Çekim tipi moving iron instrument'in temel yapısı aşağıda gösterilmiştir.
Koyu demirden ince bir disk, bobinin önünde merkezden saplanmış şekilde yerleştirilir. Bu demir, bobinden geçen akım olduğunda, daha zayıf manyetik alandan daha güçlü manyetik alana doğru hareket eder. Daha eski çekim tipi moving iron instrument'lar yerçekimi kontrolünü kullanırken, modern versiyonlar artık yay kontrolünü kullanmaktadır. İşaretçinin sıfır defleksiyonunu elde etmek için denge ağırlığı ayarlanır.
Bu aletlerde amortisman, genellikle figürde gösterildiği gibi bir hava şırıngasında hareket eden bir piston kullanılarak havadan kaynaklanan sürtünme ile sağlanır.
Çekim Tipi Moving Iron Instrument Teorisi

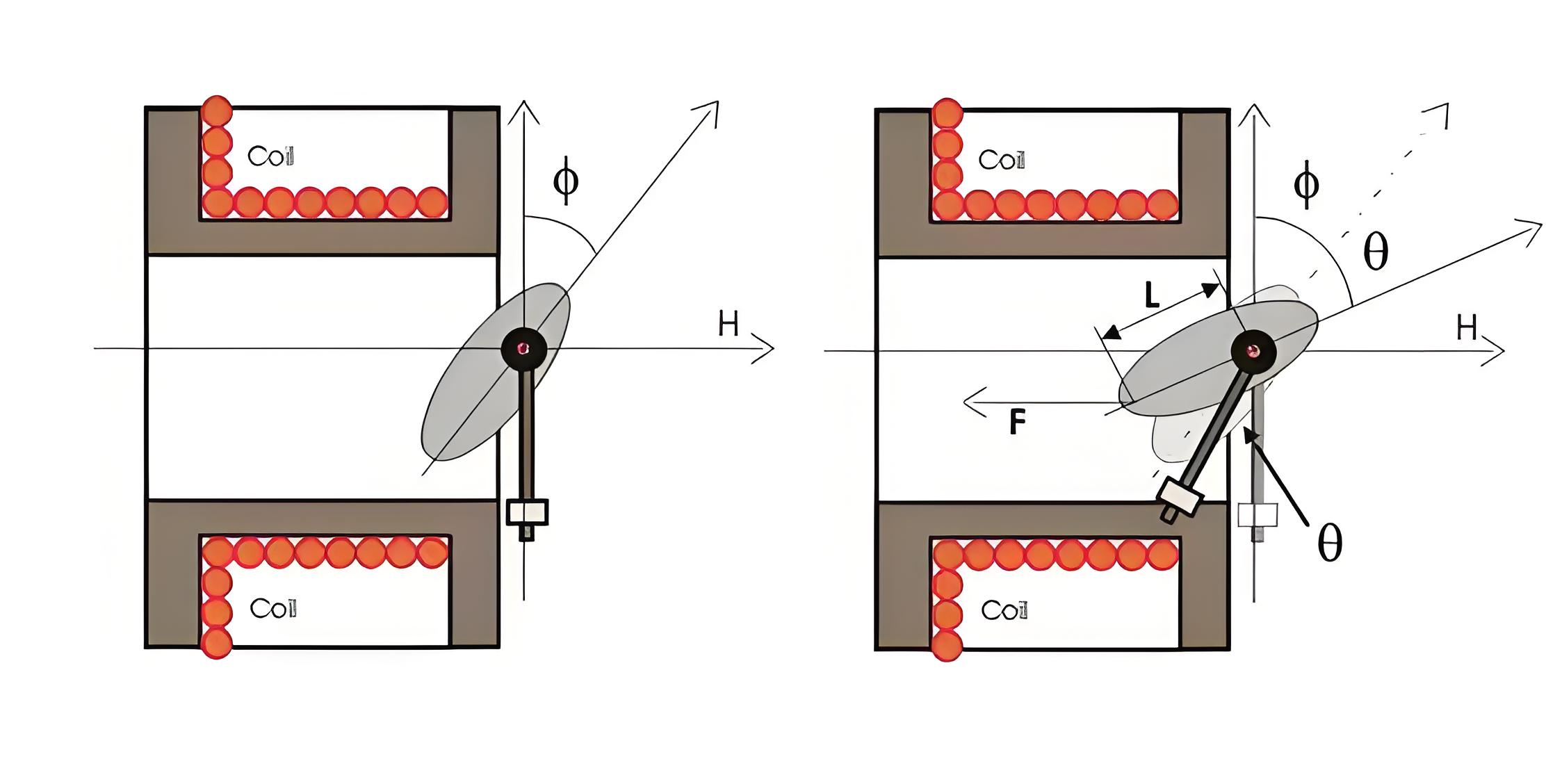

Bobinden geçişte herhangi bir akım olmadığında işaretçi sıfırdayken, demir diskin ekseninin alan çizgilerine dik olan çizgiyle yaptığı açı φ olsun. Şimdi I akımı ve buna karşılık gelen manyetik alan yoğunluğu nedeniyle, demir parçası θ açısına deflekt edilir. Şimdi deflekteki demir diskin eksenine göre H'nin bileşeni Hcos{90 – (θ + φ) veya Hsin (θ + φ) olur. Şimdi diske içeri doğru, bobin yönünde etki eden kuvvet F, bu nedenle kuvvet H2sin(θ + φ)'ye orantılıdır, yani sabit geçirgenlik için kuvvet aynı zamanda I2sin(θ + φ)'ye orantılıdır. Eğer bu kuvvet diskin merkez noktasından l uzaklıktaki pivota etki ediyorsa, defleksiyon torku,
l sabit olduğu için.
Burada, k sabittir.
Şimdi, alet yerçekimi kontrolüne sahip olduğundan, kontrol torku olacaktır
Burada, k' sabittir.
Durağan durum koşulunda,
Burada, K sabittir.
