Motor Koruma Rölesi Nedir?

Motor Koruma Rölesi Nedir?

Motor Koruma Rölesi Tanımı

Motor koruma rölesi, arızaları tespit ederek ve yüksek gerilimli endüksiyon motorlarını arızalı parçalardan izole ederek koruyan bir cihazdır.

Sık Görülen Arızalar

Motorlar, termal stres, tek fazlı çalışma, yer hatası, kısa devre, kilitli rotor ve yatak hatları nedeniyle arıza verebilir.

Yüksek Gerilimli Motor Koruması

Yüksek gerilimli motorlar için motor koruma röleleri, termal aşırı yük, kısa devre, tek fazlı çalışma ve yer hatası korumaları gibi korumalar sağlar.

• Motor Koruma Rölesi Özellikleri

• Termal aşırı yük koruması

• Kısa devre koruması

• Tek fazlı çalışma koruması

• Yer hatası koruması

• Kilitli rotor koruması

• Başlatma sayısı koruması

Rölenin ayarlanması için CT oranı ve motorun tam yük akımı gereklidir. Farklı elemanların ayarları aşağıdaki gibidir.

Termal Aşırı Yük Elemanı

Bu elemanın ayarlanabilmesi için, motora sürekli olarak hangi %'de tam yük akımı ile çalıştığı belirlenmelidir.

Kısa Devre Elemanı

Bu eleman için mevcut aralık, başlangıç akımının 1 ila 5 katıdır. Zaman gecikmesi de mevcuttur. Genellikle, 0.1 saniye zaman gecikmesi ile başlangıç akımının 2 katına ayarlanır.

Tek Fazlı Çalışma Elemanı

Üç faz akımında dengesizlik varsa bu eleman çalışır. Bu, aynı zamanda dengesizlik koruması olarak da bilinir. Eleman, başlangıç akımının üçte birine ayarlanır. Başlatma sırasında triplendiğinde, parametre başlangıç akımının yarısına değiştirilir.

Yer Hatası Koruması

Bu eleman, yıldız bağlantılı CT ikincilinin nötr akımını ölçer. Bu eleman için mevcut aralık, CT birincil akımının 0.02 ila 2 katıdır. Zaman gecikmesi de mevcuttur. Genellikle, 0.2 saniye zaman gecikmesi ile CT birincil akımının 0.1 katına ayarlanır. Motoru başlatırken triplendiğinde, zaman ayarı 0.5 saniyeye çıkarılabilir.

Kilitli Rotor Koruması

Bu eleman için mevcut aralık, tam yük akımının 1 ila 5 katıdır. Zaman gecikmesi de mevcuttur. Genellikle, tam yük akımının (FLC) iki katına ayarlanır. Zaman gecikmesi, motorun tam hızına ulaşması için gereken süreden daha uzundur. "Başlatma süresi, motorun tam hızına ulaşması için gereken süreyi ifade eder."

Sıcak Başlatma Sayısı Koruması

Burada, belirli bir süre içinde izin verilen başlatma sayısını sağlayacağız. Böylece, motora verilen sıcak başlatma sayısını sınırlayacağız.

Gelişmiş Röle Özellikleri

Modern dijital röleler, yük olmayan çalışma koruması ve motor güvenliği için ekstra korumalar sunar.

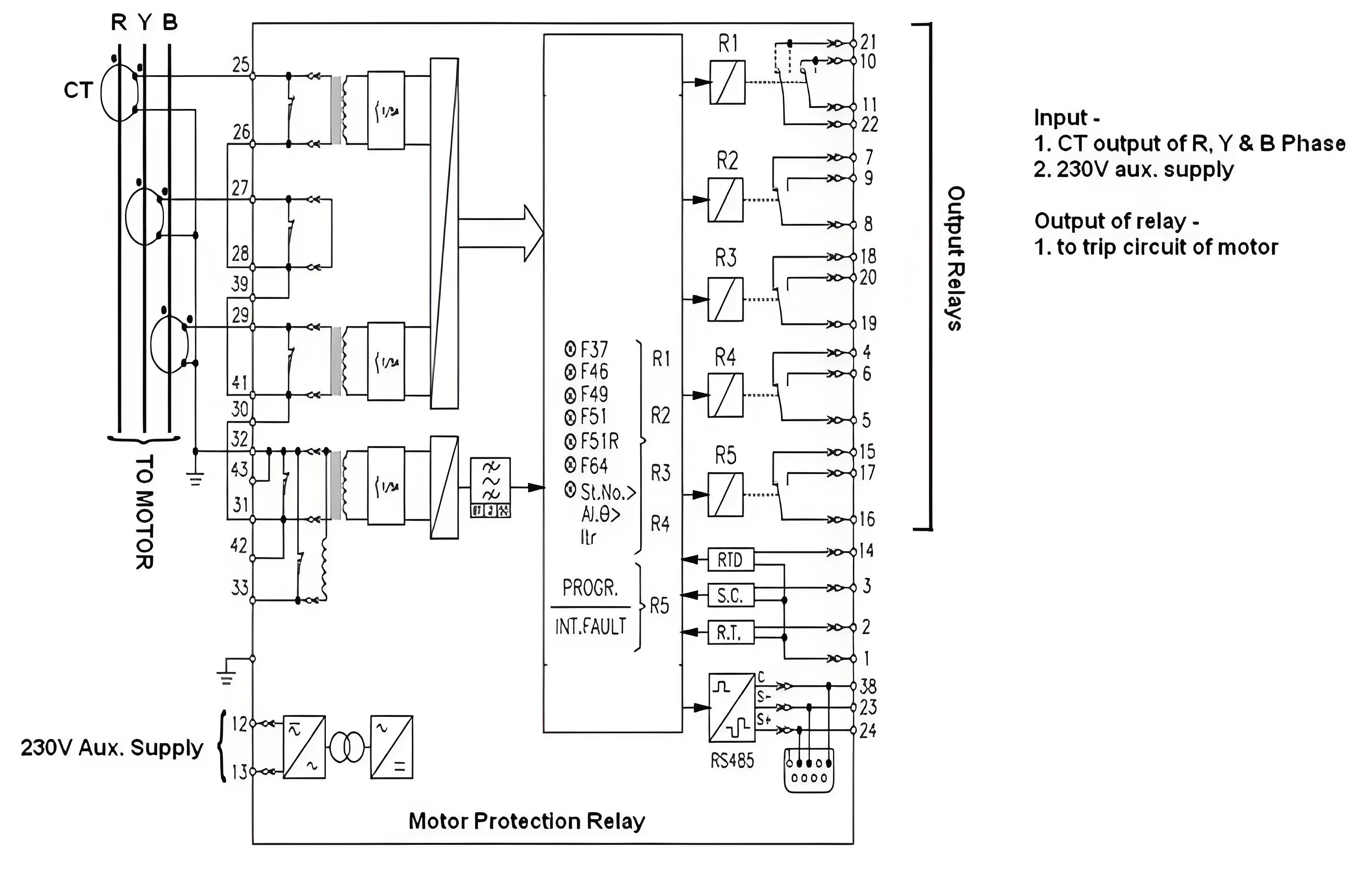

Motor koruma rölesinin şematik çizimi
