Metal Kaplı Anahtarlama Ekipmanı Nedir?

Metal Kaplı Anahtar Kapanı Nedir?

Metal Kaplı Anahtar Kapanının Tanımı

Metal kaplı anahtar kapanı, orta gerilim uygulamaları için çeşitli elektriksel bileşenleri içeren tamamen kapalı bir metal kasa olan bir tür elektrik ekipmanıdır.

Amaç ve Fonksiyon

Elektrik devreleri ve ekipmanları için koruma, kontrol ve izolasyon sağlamak amacıyla tasarlanmıştır.

Anahtar Kapanı Kategorileri

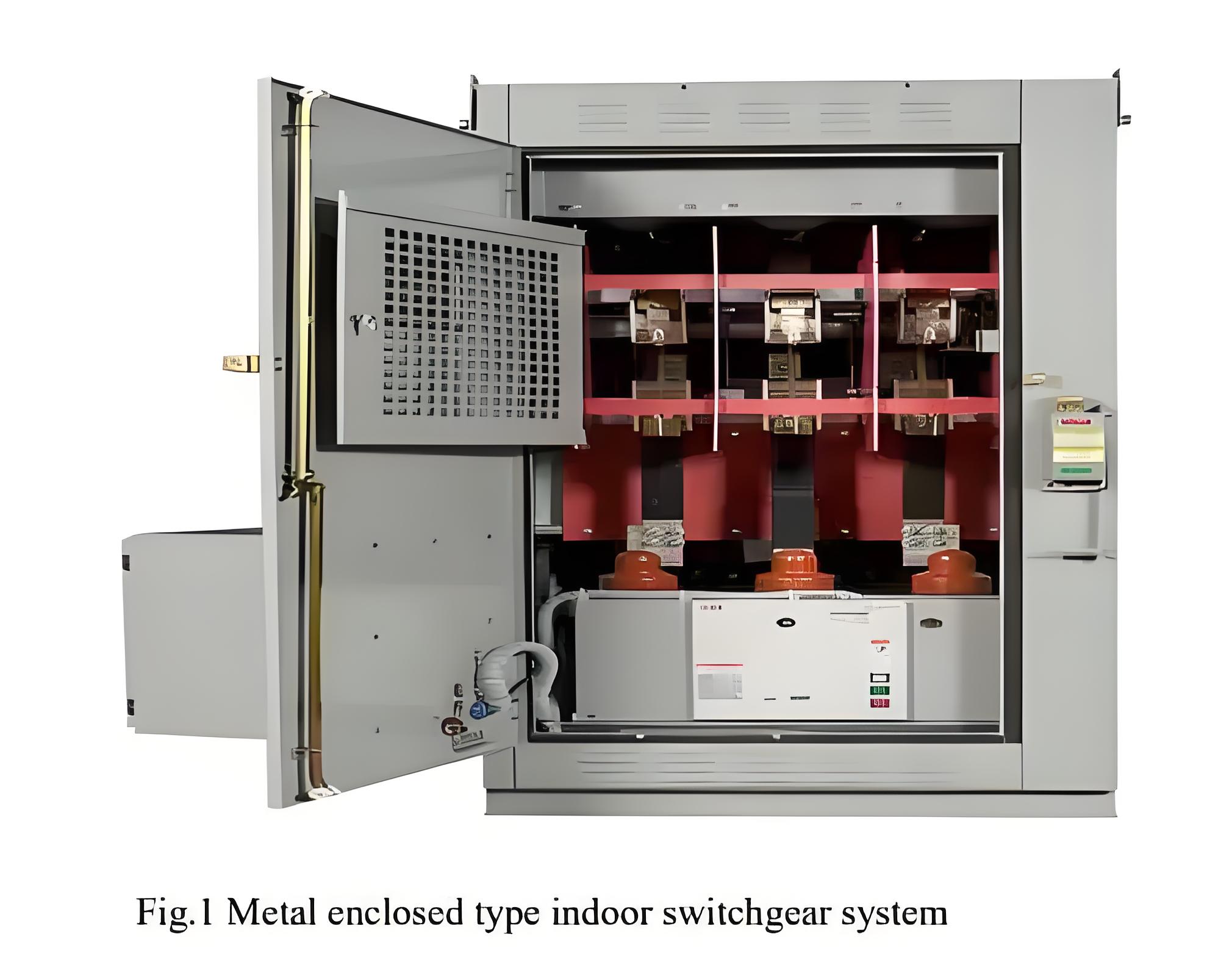

Metal Kaplı İç Mevkii Anahtar Kapanı

Metal kaplı iç mevkii anahtar kapanı, binalar veya alt istasyonlarda iç mekan kurulumu için tasarlanmıştır. Dikey izolasyon ve yatay çekme tipi olabileceği gibi, yatay izolasyon ve yatay çekme tipi de olabilir. İlk tip, hizmet pozisyonundan çekilince ana hat çubuğundan devre kesiciyi ayıran dikey bir izolasyon birimi içerir. İkinci tip, hizmet pozisyonundan çekilince devre kesiciyle birlikte kayan yatay bir izolasyon birimi içerir.

Metal kaplı iç mevkii anahtar kapanında genellikle ana ekipman konutuna bağlı düşük gerilim bir odası bulunur ve bu oda ölçüm ve röle panelini içerir. Devre kesici ile birlikte çekilen bölüm üç pozisyona sahiptir: hizmet, test ve izole. Hizmet pozisyonu, devre kesicinin ana hat çubuğuna bağlanmasına ve normal olarak çalışmasına izin verir. Test pozisyonu, yardımcı devreden bağlantısını kesmeden devre kesicinin test edilmesine izin verir. İzole pozisyon, devre kesicinin hem ana hat çubuğundan hem de yardımcı devreden ayrılmasına izin verir.

Gaz yalıtımlı orta gerilimli anahtar kapanı

Gaz yalıtımlı orta gerilimli anahtar kapanı, sülfür heksaflorür (SF6) gazını yalıtım ortamı olarak kullanan sabit tip metal kaplı bir tasarım şeklidir. Herhangi bir çekme bölümü yoktur. Genellikle iki bölümden oluşur: devre kesici bölümü ve ana hat çubuğu bölümü. Devre kesici bölümü, genellikle vakum tipi olan üç kesici içerir. Ana hat çubuğu bölümü, ana hat çubuğunu hizmet pozisyonuna, izole pozisyona veya toprak pozisyona bağlayabilecek üç pozisyonlu bir anahtarı içerir.

Metal Kaplı Dış Mevkii Orta Gerilimli Anahtar Kapanı

Metal kaplı dış mevkii orta gerilimli anahtar kapanı, dış kasa dışında metal kaplı iç mevkii orta gerilimli anahtar kapanına benzerdir. Dış kasa, eğimli bir çatı ve yağmur koruyucuları olan dikme levha çeliği ile yapılmıştır. Konut, hava koşulları, UV ışınımı, nem, sıcaklık değişiklikleri gibi dış mekan koşullarına dayanacak şekilde tasarlanmıştır. Bu tür orta gerilimli anahtar kapanı tasarımı, yer altı kablo sistemleri olan şehir dağıtım ağları gibi bazı özel kullanım alanlarında hariç yaygın olarak kullanılmaz.

Birimleşmiş Güç Merkezleri

Birimleşmiş güç merkezleri, dönüştürücüler (kurutma tipi veya sıvı doldurulmuş), ikincil ana kırıcılar (kalıp kaplı veya yalıtma kaplı), besleme kırıcılar (kalıp kaplı), ölçüm cihazları (akım dönüştürücüler), koruma röleleri (elektromekanik veya katı hal), kontrol kablosu (terminal blokları), topraklama cihazları (toprak çubukları) vb. öğeleri tek kompakt bir konutta birleştiren metal kaplı düşük gerilimli (600 V) dağıtım ekipmanıdır. Birimleşmiş güç merkezleri, sınırlı alana sahip veya birden fazla hizmet gerektiren ticari veya endüstriyel tesislerde iç veya dış mekan kurulumu için tasarlanmıştır.

Avantajları

• Metal kaplı anahtar kapanlarına kıyasla daha basit inşaat ve kurulum gereksinimleri nedeniyle daha düşük başlangıç maliyetine sahiptir.

• Anakapları ve sigortaların ayarlanması, programlanması veya dielektrik test edilmesi gerekmediği için metal kaplı anahtar kapanlarına kıyasla daha düşük bakım maliyetine sahiptir.

• Sistem stresini azaltan ve devre kesicilere kıyasla daha hızlı temizleme süresi sunan sigortaları kullandığından, diğer anahtar kapanı tiplerine kıyasla daha yüksek güvenilirlik ve performansa sahiptir.

• Önceden mühendislik yapılan metal kaplı anahtar kapanlarına kıyasla, belirli bir sistem veya uygulama ihtiyaçlarına göre uyarlanabilirliği yüksektir.

Eksiler ve Karşılaştırma

• Gaz yalıtımlı anahtar kapanlarına kıyasla daha büyük bir alana ihtiyaç duyar, çünkü ventilasyon ve açıklık için daha fazla alan gerektirir.

• Metal kaplı anahtar kapanlarına veya gaz yalıtımlı anahtar kapanlarına kıyasla daha düşük bir ark-kavusma korumasına sahiptir, çünkü ark-dirençli konutlar veya ark-söndürme cihazları yoktur.

• Gaz yalıtımlı anahtar kapanlarına veya dış mevkii anahtar kapanlarına kıyasla daha düşük bir çevre korumasına sahiptir, çünkü paslanmaya, toza, neme ve zararlı canlılara daha hassastır.
