Ters Zamanlı Röle Nedir?
Ters Zamanlı Röle Tanımı
Ters zamanlı röle, harekete geçiren miktar arttıkça işlem süresi azalan bir röleye denir.
İşlem Süresi İlişkisi
Rölün işlem süresi, harekete geçiren miktarın büyüklüğüne ters orantılıdır. Yani daha yüksek miktarlar, rölün daha hızlı işlemesine neden olur.
Mekanik Aksesuarlar
Ters zamanlı röller, endüksiyon diski rölesinde kalıcı manyet veya selenoid rölesinde yağ dash-pot gibi mekanik aksesuarları kullanarak ters zaman gecikmesini elde ederler.
Ters Zamanlı Rölün Özellikleri

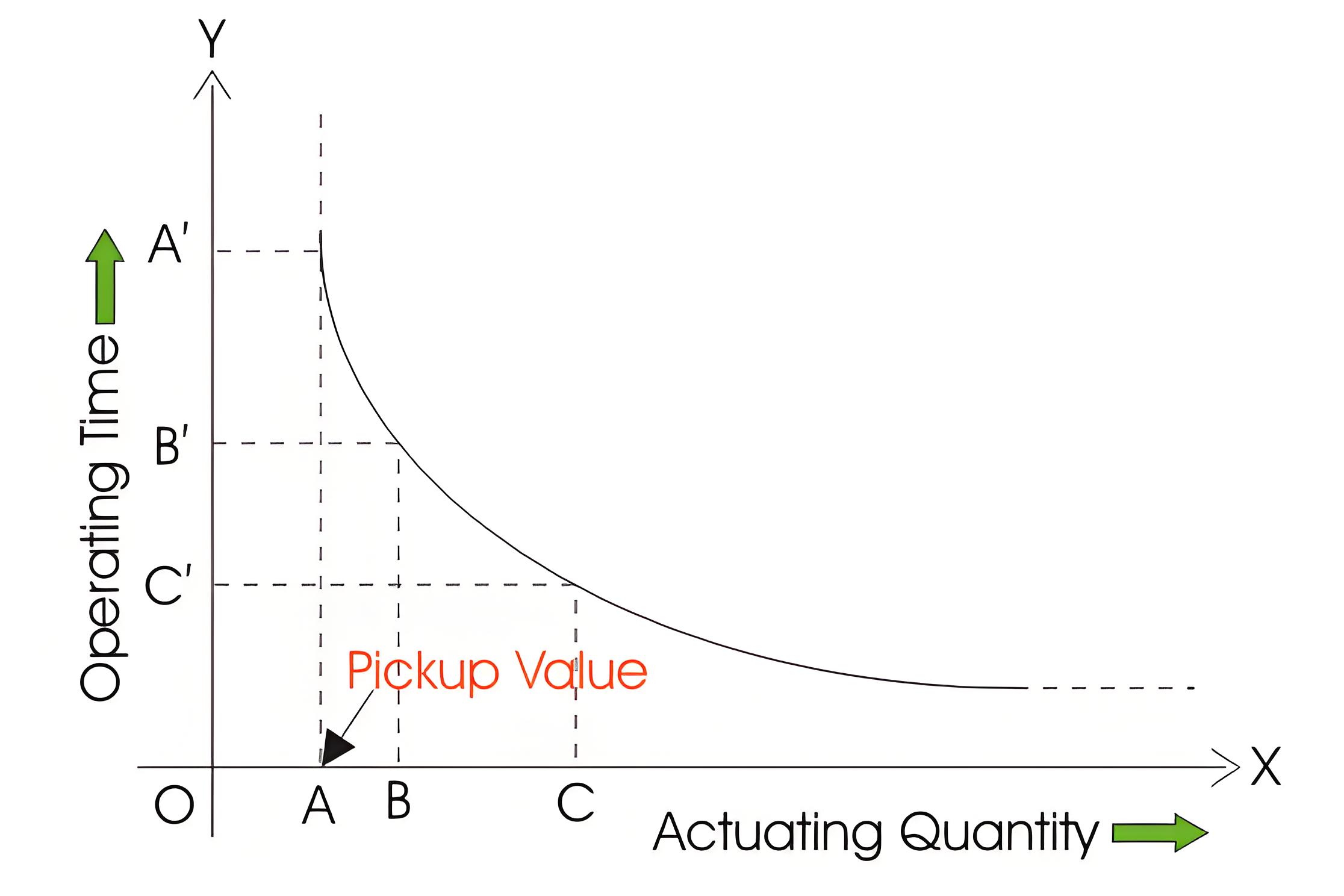

Grafikte, harekete geçiren miktar OA olduğunda, rölün işlem süresinin OA' olduğu, harekete geçiren miktar OB olduğunda, rölün işlem süresinin OB' olduğu ve harekete geçiren miktar OC olduğunda, rölün işlem süresinin OC' olduğu açıkça görülüyor.
Grafik ayrıca, harekete geçiren miktar OA'dan düşük olduğunda, rölün işlem süresinin sonsuza ulaştığını gösteriyor, yani röl harekete geçmiyor. Rölün harekete başlaması için gereken harekete geçiren miktarın minimum değeri, OA olarak adlandırılır.
Grafik, harekete geçiren miktarın sonsuza yaklaşması durumunda, işlem süresinin sıfıra ulaşmadığını, bunun yerine sabit bir değere yaklaştığını gösterir. Bu, rölün işlemesi için gereken minimum süredir.
Elektrik güç sistem koruma şemasında röl koordinasyonu sırasında, belirli röllerin belirli zaman gecikmeleriyle harekete geçmesi için bazı zamanlar kasıtlı olarak gereklidir. Belirli zaman gecikmesi olan röller, belirli bir süre sonra harekete geçen röllerdir.
Harekete geçiren akım, pick-up seviyesini aşan andan itibaren röl kontaklarının sonunda kapanan ana kadar geçen zaman sabittir. Bu gecikme, harekete geçiren miktarın büyüklüğünden bağımsızdır. Pick-up değerlerinin üzerindeki tüm harekete geçiren miktarlar için, rölün işlem süresi sabittir.
