Neydir Bobin Arası Kusur Koruması?
Bobin Arası Kusur Tanımı
Bobin arası kusurlar, aynı stator bobin yuvasındaki iletkenler arasındaki yalıtım hasar gördüğünde oluşur.
Tespit Yöntemleri
Bu kusurlar, stator diferansiyel koruma veya stator toprak hatası koruması kullanılarak tespit edilebilir.
Stator Bobin Arası Korumanın Önemi
Yüksek gerilimli jeneratörler ve modern büyük jeneratörler, kusurları önlemek için stator bobin arası korumaya ihtiyaç duyar.
Çapraz Diferansiyel Yöntemi

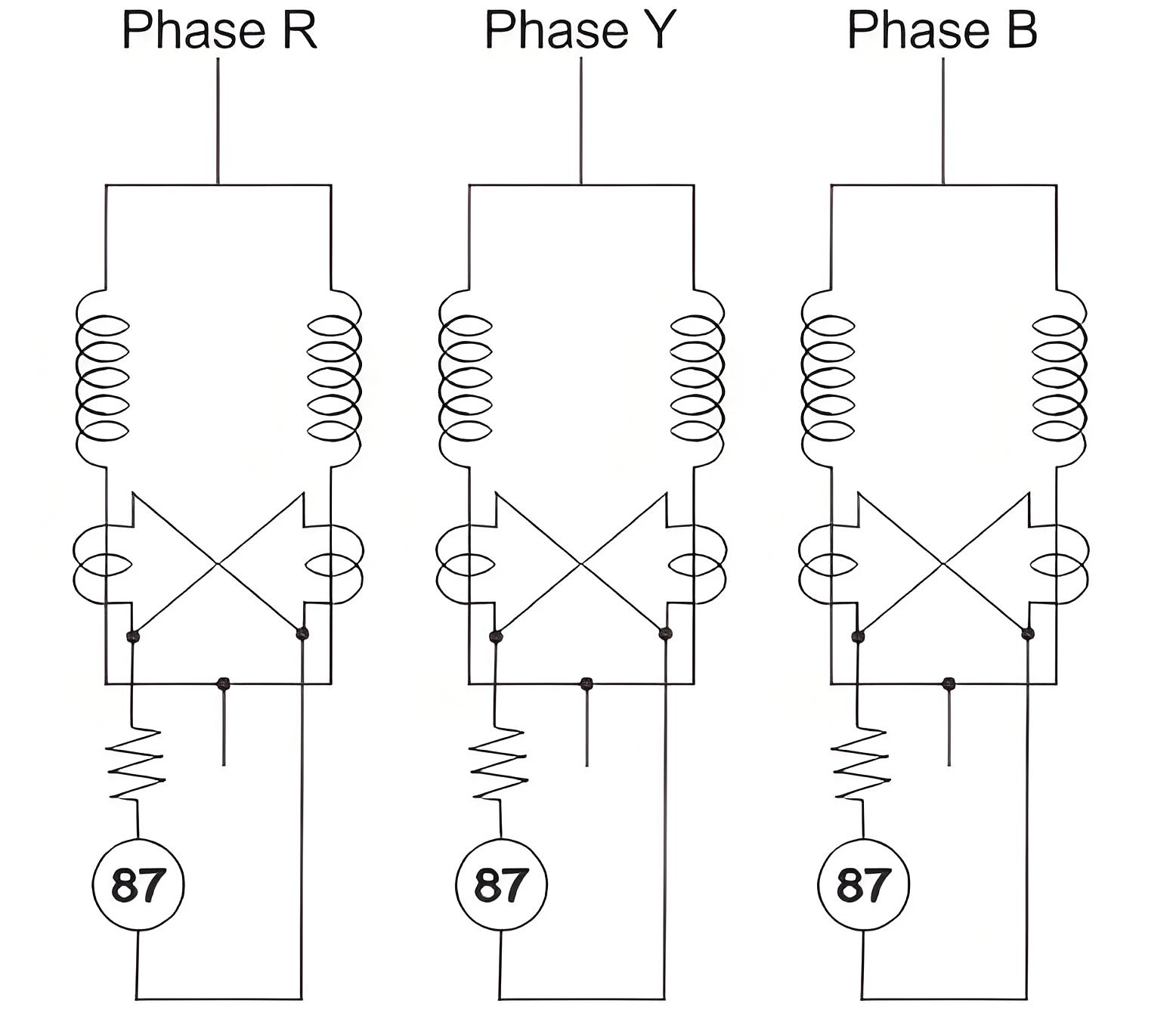

Ross diferansiyel yöntemleri bunların en yaygınıdır. Bu şemada, her faz için bobin iki paralel yola bölünür.
Her yol, benzer akım transformatörleri (CT'ler) ile donatılır ve ikincil kısımları çapraz bağlanır. Bu çapraz bağlantı, dönüşümçülerin diferansiyel korumasında olduğu gibi bir taraftan giriş yapıp diğer taraftan çıkış yapmaması sebebiyledir.
Bir diferansiyel röle ve seri istikrar direnci, CT ikincil döngüsüne bağlanır. Eğer stator bobin herhangi bir yolunda bir bobin arası kusur oluşursa, bu durum CT ikincil devrelerinde dengesizlik yaratır ve 87 diferansiyel röleyi tetikler. Çapraz diferansiyel koruma, her birine ayrı ayrı uygulanmalıdır.
Alternatif Koruma Şeması

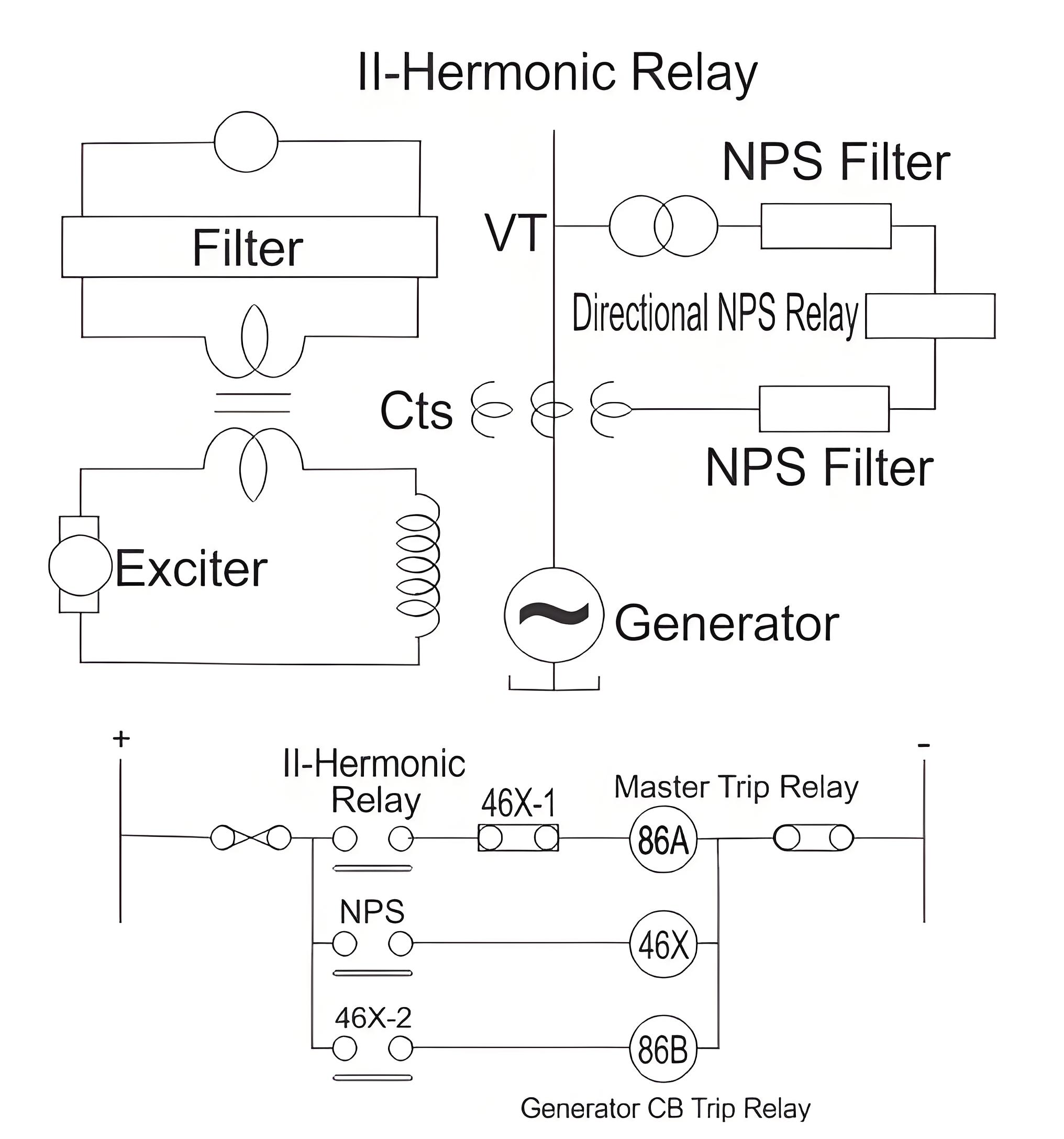

Bu şema, kullanılan sarım tipi veya bağlantı yöntemi ne olursa olsun, tüm senkron makinelerin iç kusurlarına karşı tam koruma sağlar. Stator bobin içindeki bir iç kusur, jeneratörün alan bobini ve tahrik devrelerinde ikinci harmonik akım oluşturur. Bu akım, bir CT ve filtre devresi aracılığıyla hassas kutuplanmış bir röleye uygulanabilir.
Şemanın işlemesi, dıştaki dengesiz yük koşulları veya asimetrik yük koşulları sırasında çalışmayı önlemek amacıyla negatif faz sırası rölenin yönü tarafından kontrol edilir. Jeneratör birimi bölgesinin dışında herhangi bir asimetri varsa, negatif faz sırası rölesi, sadece ana devre kesicisinin atılmasına izin vererek tam bir kapatmayı önler, böylece ikinci harmonik akımların aşırı derecelendirme etkilerinden dolayı rotor hasarını önler.
