Form Faktörü Nedir?

Tanım

Form Faktörü, bir değişen miktarın (akım veya voltaj) ortalama değerine oranla kök ortalama karesi (R.M.S) değeridir. Bir değişen miktarın ortalama değeri, bir tam döngü boyunca akım veya voltajın tüm anlık değerlerinin aritmetik ortalamasıdır.

Matematiksel olarak şu şekilde ifade edilir:

Ir.m.s ve Er.m.s, sırasıyla akım ve voltajın kök-ortalama-kare değerleri iken, Iav ve Eav, sırasıyla değişen akım ve voltajın ortalama değerleridir.

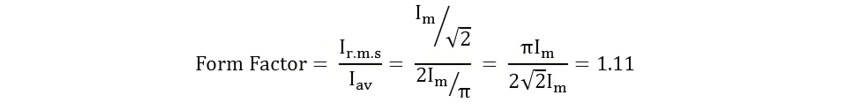

Sinüsoidal olarak değişen bir akım için Form Faktörü şu şekilde verilir:

Form Faktörünün değeri 1.11'dir.

Değişen bir miktarın zirve değeri, ortalama değeri ve kök ortalama karesi (R.M.S.) değeri arasında doğal bir ilişki vardır. Bu üç miktar arasındaki ilişkiye karakterize etmek için mühendislikte iki önemli parametre tanıtılmıştır: Zirve Faktörü ve Form Faktörü.

Çeşitli dalga formları için Form Faktörleri şöyledir:

• Sinüs dalgası: π/(2√2) ≈ 1.1107

• Yarı dalgası dikdörtgenleştirilmiş sinüs dalgası: π/2 ≈ 1.5708

• Tam dalgası dikdörtgenleştirilmiş sinüs dalgası: π/(2√2) ≈ 1.1107

• Kare dalga: 1

• Üçgen dalga: 2/√3 ≈ 1.1547

• Testere dişi dalga: 2/√3 ≈ 1.1547

Bu, Form Faktörüne ilişkin temel kavramı sonlandırır.
